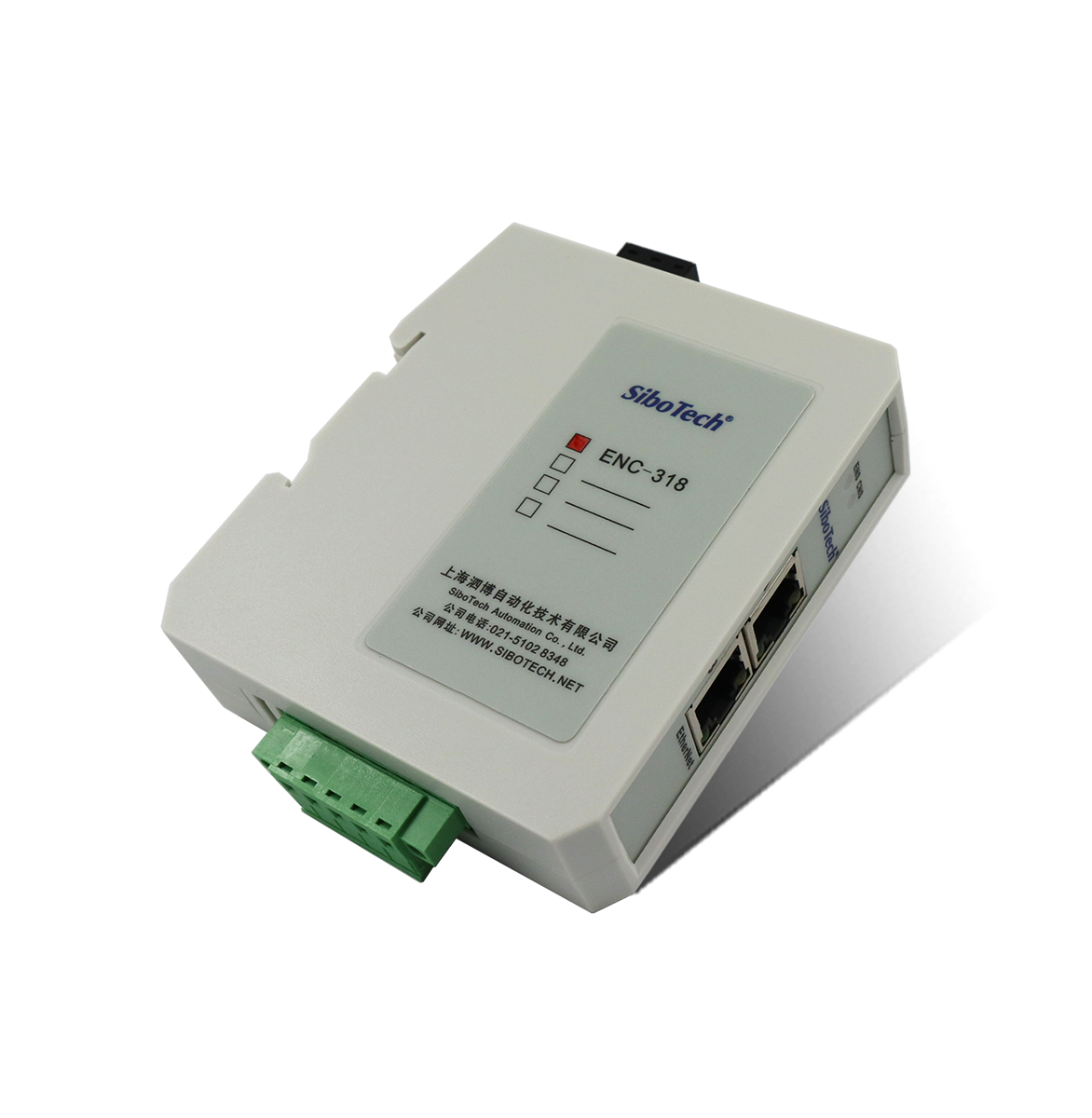

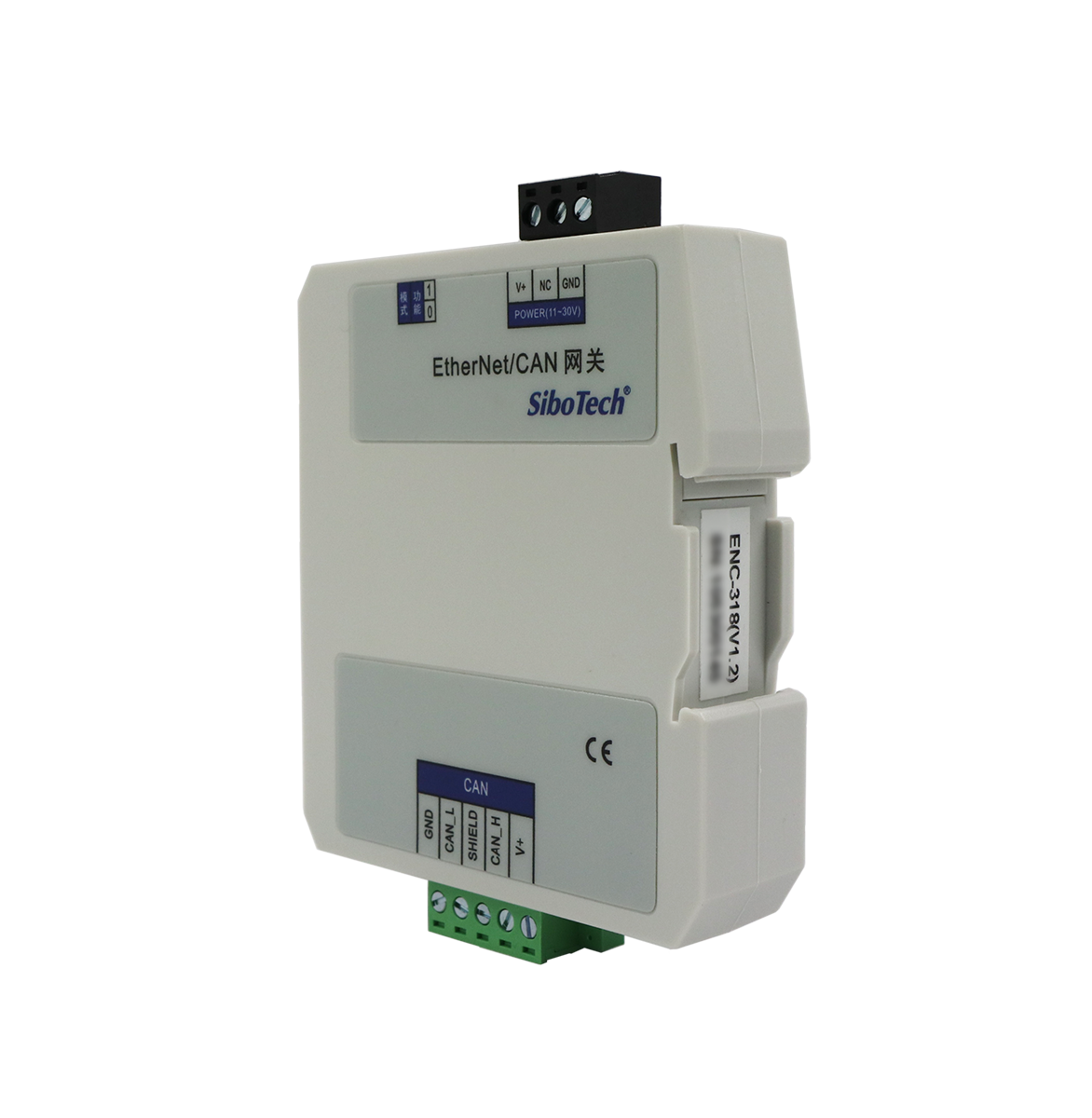

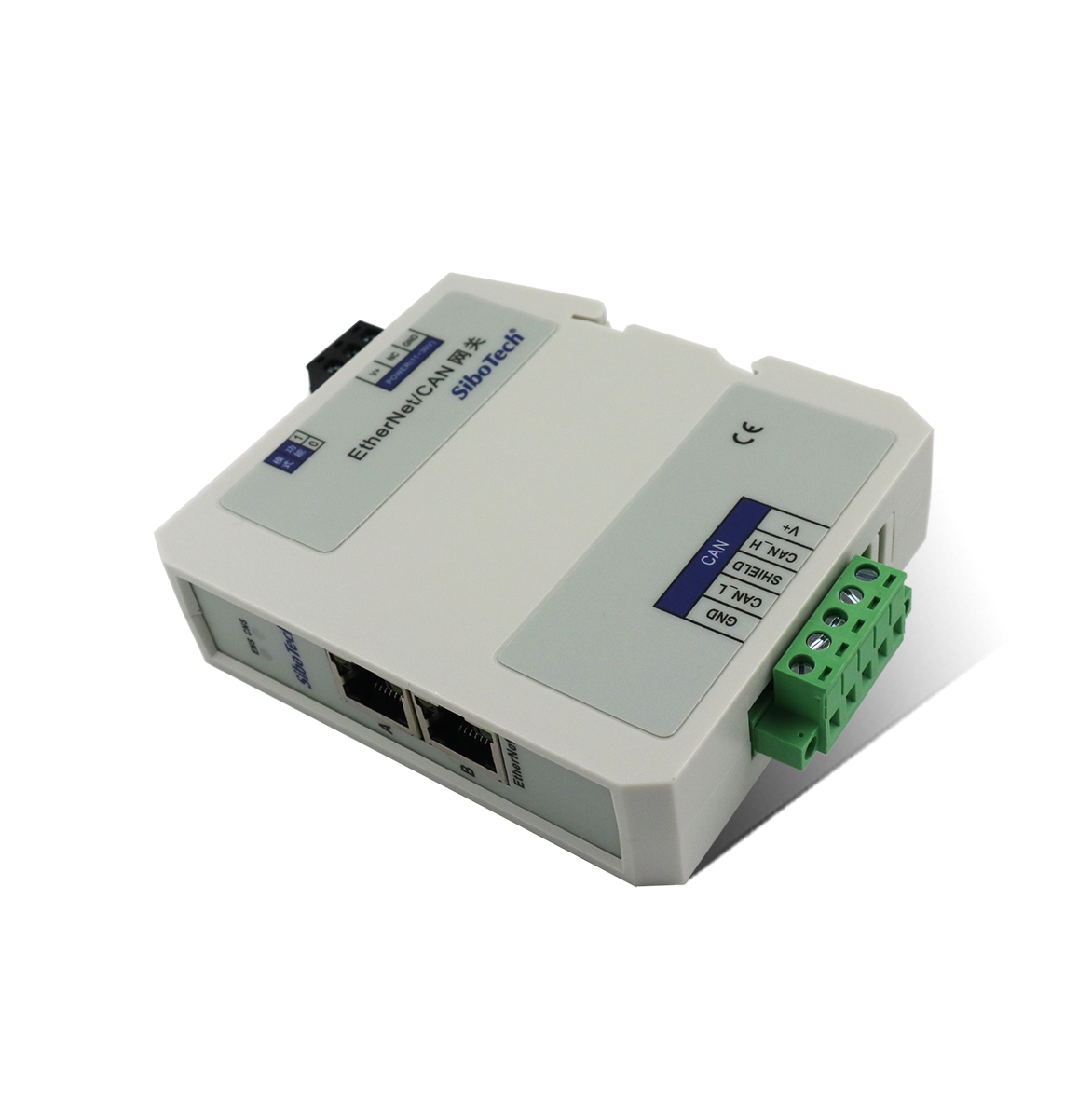

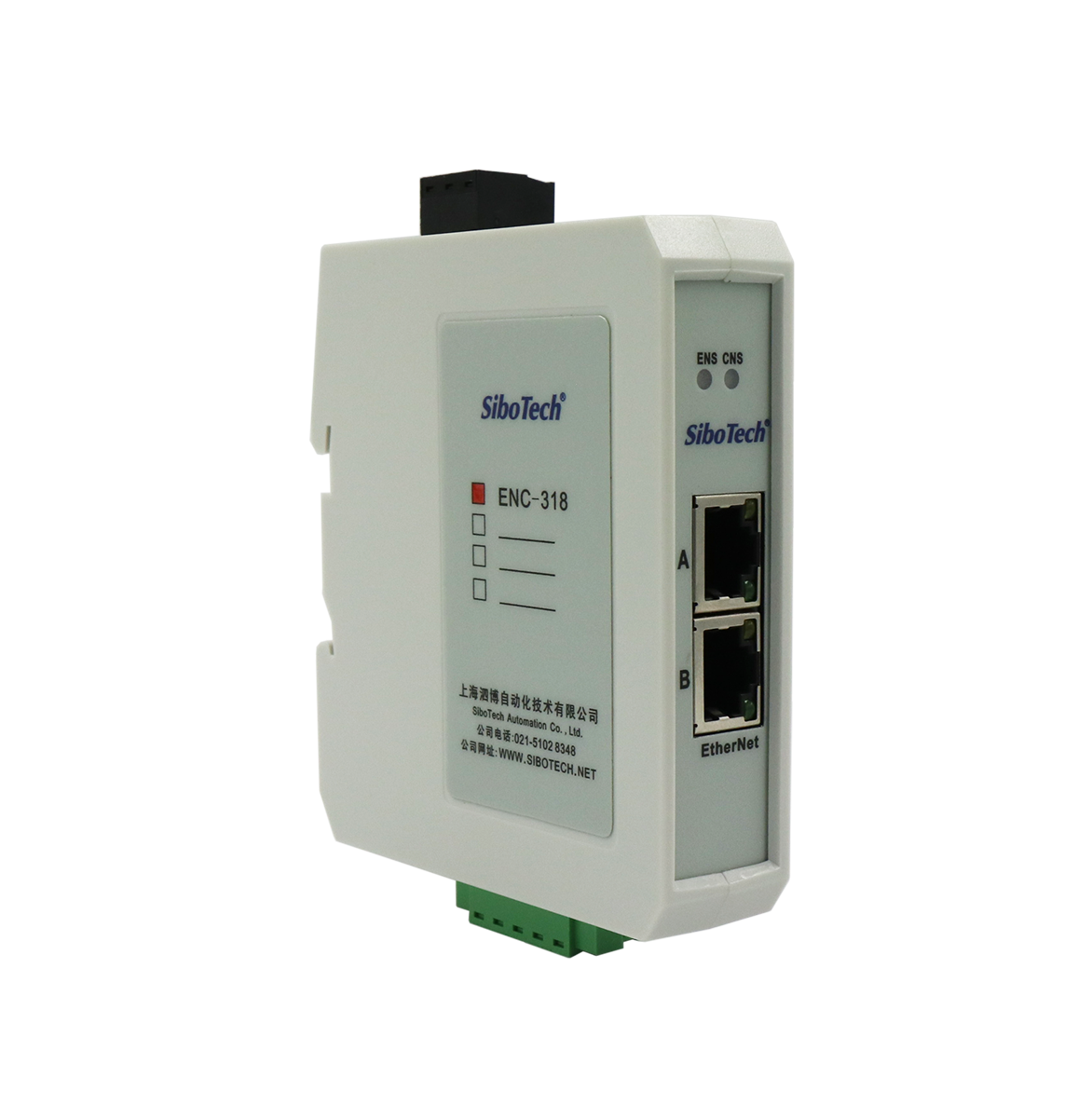

EtherNet/CAN網關
型號：ENC-318 V1.7 400 613 9938
基本說明：ENC-318網關實現Modbus TCP（從站）、TCP Server、TCP Client和UDP與CAN協議的相互轉換，可以實現數據的雙向交換。
添加到收藏夾
- 產品特點
- 技術特性
- 產品外觀
- 端口定義
- 數據交換
- 快速應用指南
- STEP7讀寫適配器
- EMC認證證書
- PROFIBUS DP認證證書
- PROFINET認證證書
- 典型應用
- 測試指南
- 開發套件
- 相關案例
- 下載資料
- 相關產品
- 以往版本
產品特點
| 1、應用簡單：用戶只需參考手冊及應用實例，根據要求配置即可在短時間內實現通信； |
| 2、支持多種以太網協議：Modbus TCP（從站）、TCP Server、TCP Client以及UDP； |
| 3、使用隔離型電源，抗干擾能力增強； |
| 4、CAN端自帶終端電阻，通過撥碼可選； |
| 5、提供功能強大的PC機監控軟件； |
技術特性
| 1、支持雙以太網口，半雙工、全雙工； |
| 2、以太網端支持Modbus TCP（Modbus TCP Server），TCP Server，TCP Client以及UDP； |
| 3、支持靜態配置IP地址和DHCP； |
| 4、支持CAN2.0A和CAN2.0B，支持CAN的數據幀遠程請求幀； |
| 5、CAN波特率支持：10K，20K，50K，100K，125K，250K，500K，1M； |
| 6、作為Modbus TCP Server特性： ①發送緩沖區可最大緩存300幀非周期發送CAN幀和50幀周期發送CAN幀； ②接收緩沖區可最大緩存150幀CAN幀； ③支持接收幀、發送幀和問答幀，最多支持64組CAN幀過濾； ④最大支持4個Modbus TCP主站同時訪問； ⑤支持Modbus TCP功能碼：03、04、16； ⑥支持keep-alive； |
| 7、作為TCP Server特性： ①最大緩存150幀CAN口接收的CAN幀； ②最大緩存TCP Client發來的200幀CAN幀； ③對于CAN to EtherNet方向，可以設置每一個以太網報文包含CAN個數； ④最多支持4個TCP Client同時訪問； ⑤本地端口號可以任意設置； ⑥支持keep-alive； ⑦支持時間戳：顯示CAN口接收每一個CAN幀的時間； |
| 8、作為TCP Client特性： ①最大緩存150幀CAN口接收的CAN幀； ②最大緩存TCP Server發來的200幀CAN幀； ③對于CAN to EtherNet方向，可以設置每一個以太網報文包含CAN個數； ④最多支持1個TCP Server同時訪問； ⑤本地端口號可以任意設置； ⑥支持keep-alive； ⑦支持時間戳：顯示CAN口接收每一個CAN幀的時間； |
| 9、作為UDP特性： ①最大緩存150幀CAN口接收的CAN幀； ②最大緩存UDP發來的200幀CAN幀； ③對于CAN to EtherNet方向，可以設置每一個以太網報文包含CAN個數； ④本地端口號可以任意設置； ⑤支持時間戳：顯示CAN口接收每一個CAN幀的時間； |
| 10、供電：24VDC帶隔離（16V ~ 30V），80mA（24VDC）； |
| 11、工作環境溫度：-20℃ ~ 60℃, 相對濕度5% ~ 95%（無凝露）； |
| 12、外形尺寸：25mm（寬）×100mm（高）×90mm（深）； |
| 13、安裝：35mm導軌； |
快速應用指南
典型應用
一、Modbus TCP 轉 CAN
二、TCP/UDP 轉 CAN(取代客戶設備PCI插槽)
三、TCP/UDP 轉 CAN(可實現讓西門子PLC具備CAN口功能)
四、TCP/UDP 轉 CAN(CANMON 軟件可以用于監測CAN幀數據)
測試指南
下載資料
| 文件 | 類型 | 發布時間 | 下載 |
| 中文產品手冊 | 說明書 | 2023.12.29 | |
| Datasheet | Datasheet | 2019.06.26 | |
| 網關配置軟件 | 軟件 | 2022.11.17 | |
| 網關調試軟件 | 軟件 | 2022.08.16 |
相關產品
| 產品型號 | 以太網之上的應用協議 | CAN接口協議 |
| ENC-310 | EtherNet/IP | CANopen |
| ENC-311 | EtherNet/IP | 通用CAN2.0A/2.0B |
| ENC-312 | TCP/IP | CANopen |
| ENC-316 | Modbus TCP | CANopen |
| ENC-318 | Modbus TCP TCP/IP UDP/IP | 通用CAN2.0A/2.0B |
