嵌入式PROFINET RT IRT MRP串行接口模塊

型號：PNS-424 021-5102 8348

基本說明：嵌入式PROFINET RT IRT MRP接口模塊PNS-424為需要PROFINET通信功能的用戶，提供PROFINET從站接口。 用戶可通過串行接口，實現高速度，低延時過程數據傳遞，保證數據準確性，實現單向數據傳遞延時小于5ms

添加到收藏夾
產品特點
1、可靠性：支持PROFINET RT和IRT協議，確保設備的可靠性和穩定性；
2、大容量數據處理：PROFINET端具備強大的數據處理能力，最大支持1440字節的輸入和輸出，滿足大數據傳輸需求；
3、豐富的配置選項：初始化嵌入式模塊可以寫入廠商自己的廠商ID、設備ID、訂貨號等信息；
技術特性
1、支持PROFINET IO RT V2.43協議，支持MRP環網冗余功能，兼容IRT網絡通訊；
2、PROFINET輸入/輸出數據模塊可直接通過TIA Portal【博途】設置，最大支持32個槽位；
3、PROFINET輸入輸出量可自由設定，最大1440字節輸入、1440字節輸出；
3、支持LLDP、PN_DCP、MRP等功能；
4、與主機通訊支持串行接口，波特率1200~460800可設，帶CRC16校驗位；
5、PNS-424支持UDP、TCP Server服務；
5、支持使用配置軟件PNS-123快速配置，并導出對應GSDML文件；
6、需用戶板供電1組3.3VDC, 250mA，功耗大約為：0.8W，建議可以提供1W的3.3V直流供電 ;
7、工作環境溫度：-25℃~60℃，相對濕度：5%至95%的相對濕度（無凝露）；
8、外形尺寸：40.0mm（長）*40.0mm（寬）*6.5mm（高）；
快速應用指南
典型應用
測試指南
下載資料
文件 類型 發布時間 下載
中文產品手冊 說明書 2025.03.19
Datasheet Datasheet 2025.03.19
配置軟件 軟件 2025.03.19
PNS424 Demo Firmware 其他 2025.04.29
PNS-424-DVB H1.x 原理圖 其他 2025.03.19
相關產品
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

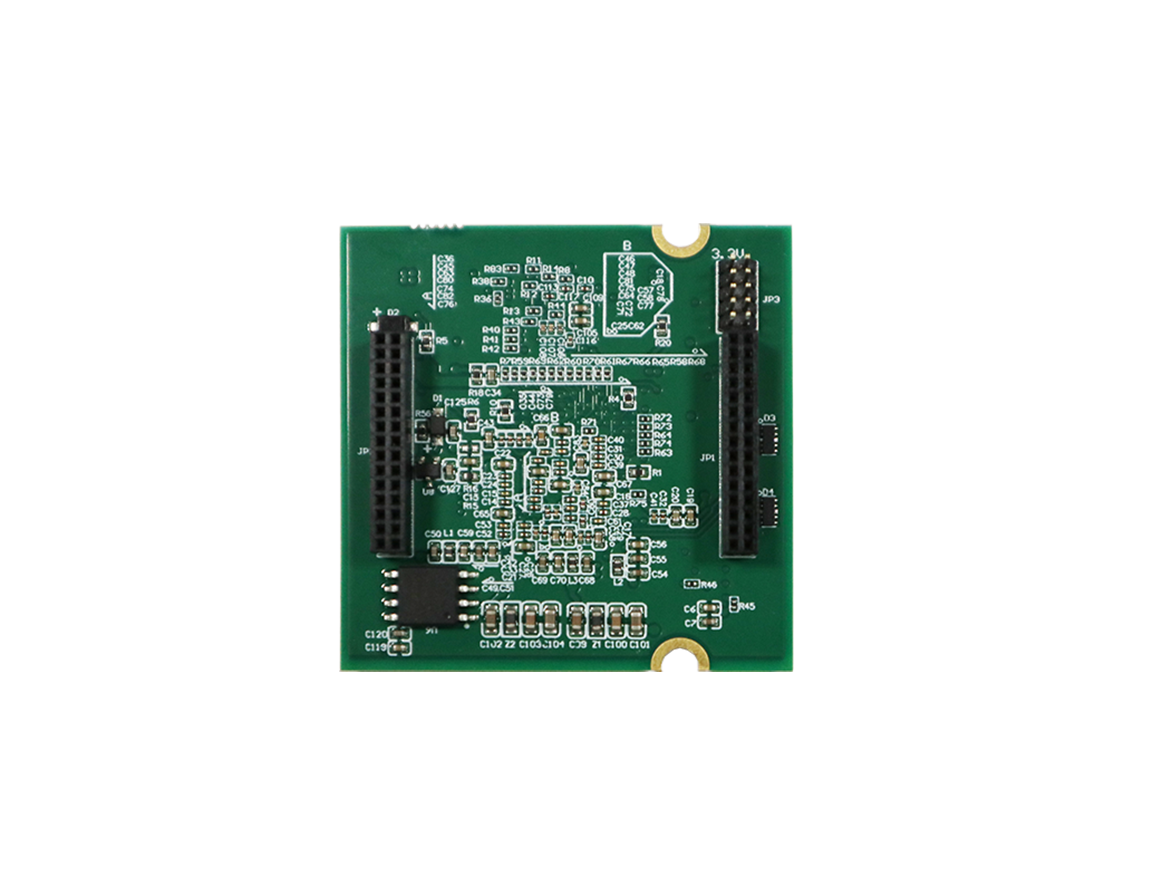

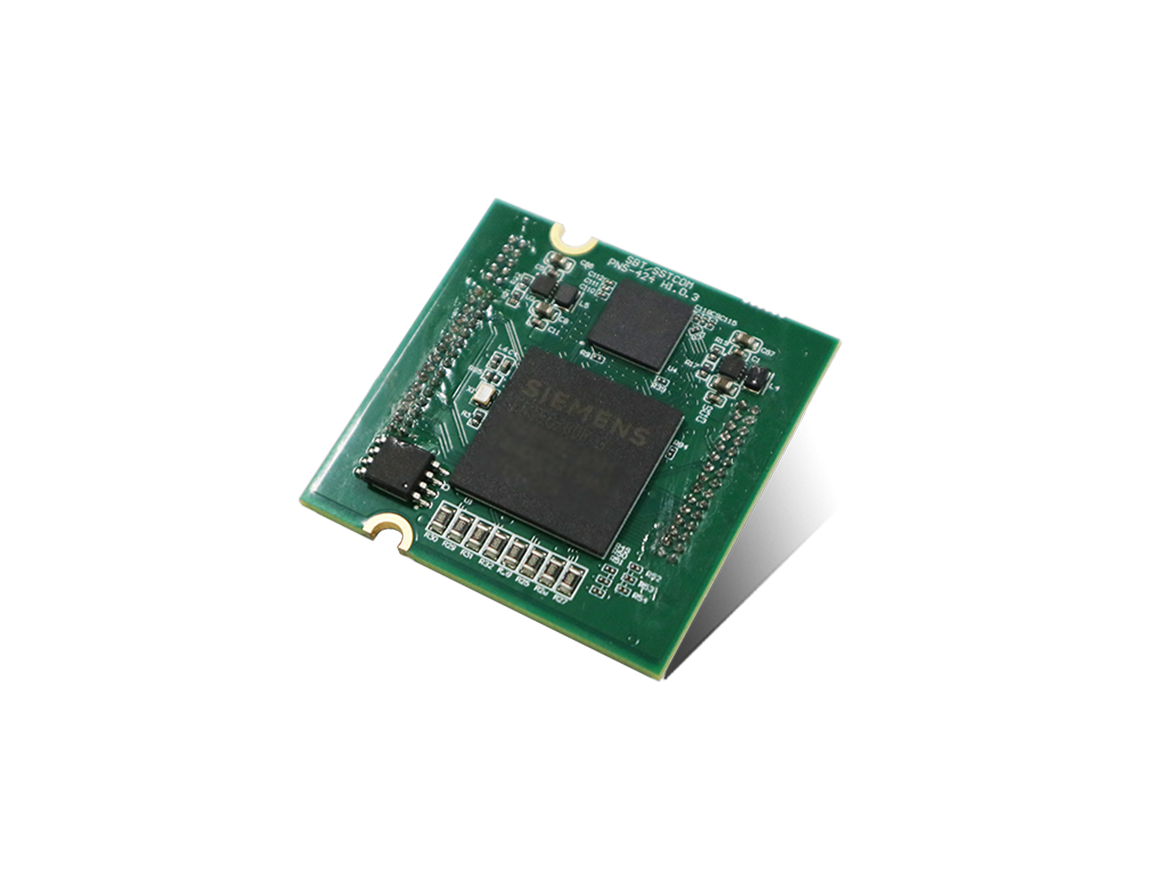

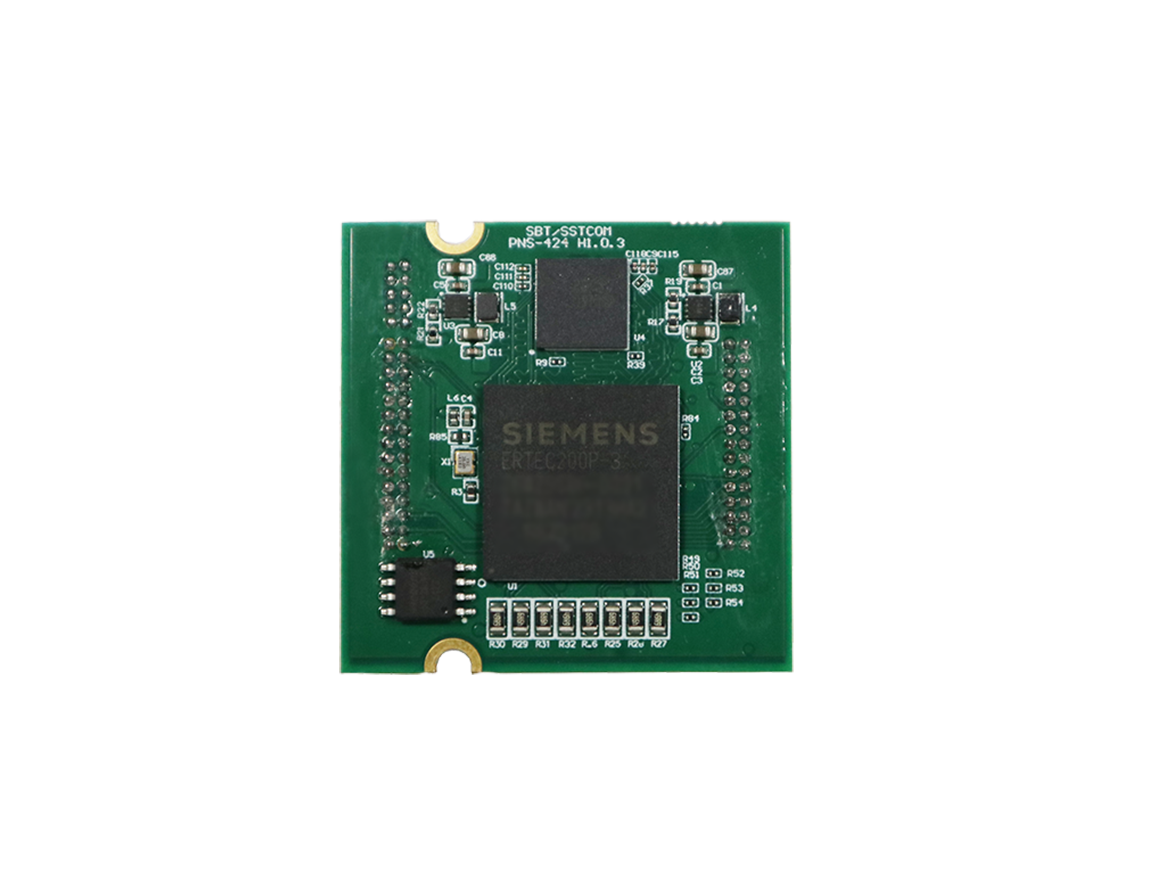

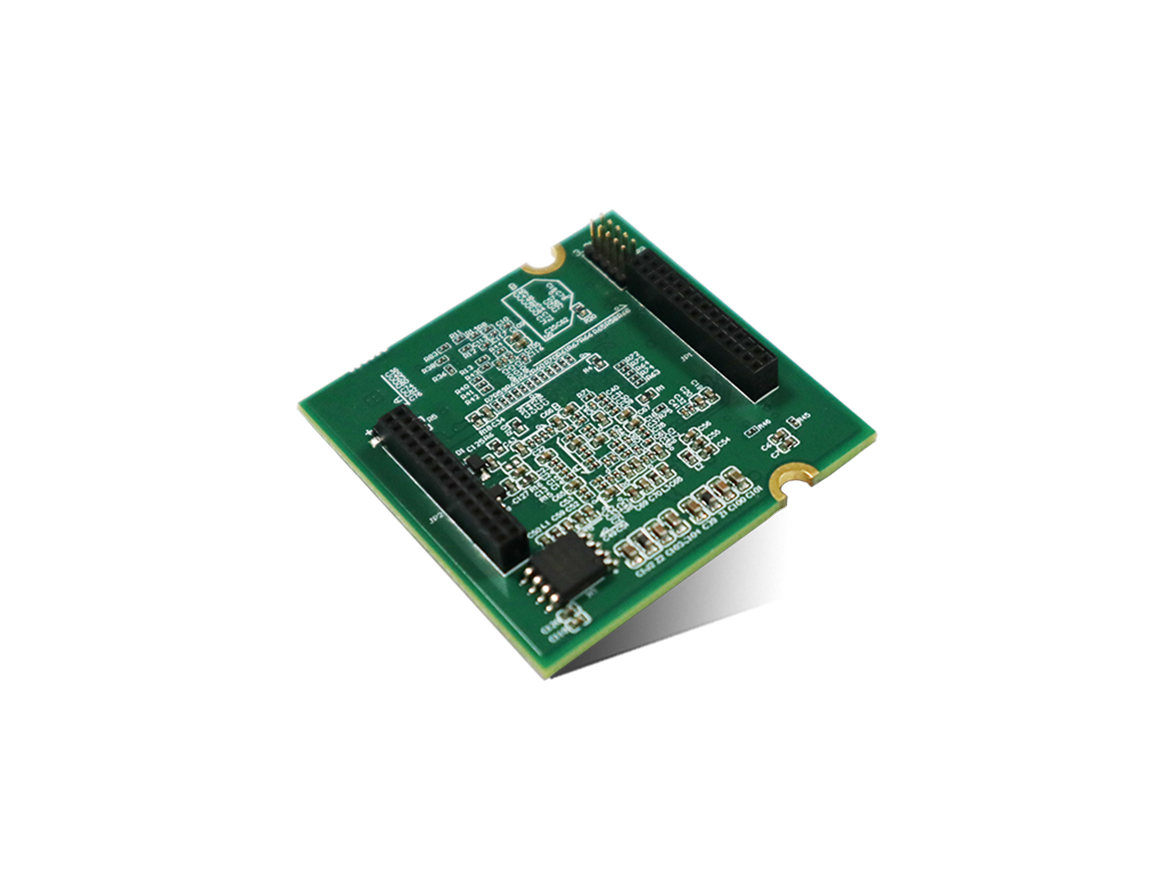

產品外觀
開發套件
相關案例
以往版本
產品版本 說明書 Datasheet 軟件 EDS GSD GSDML ESI 全部下載
