Modbus轉PROFIBUS DP 適配器（立式）
型號：PM-125 V3.1 400 613 9938
基本說明：PM-125在PROFIBUS DP端為從站，串口端是1個RS232口或1個RS485口，可以為Modbus主站或連接其他自定義串口協議（視具體的協議而定）。即可連接1個具有RS232或RS485接口的設備到PROFIBUS DP主站。
添加到收藏夾
- 產品特點
- 技術特性
- 產品外觀
- 端口定義
- 數據交換
- 快速應用指南
- STEP7讀寫適配器
- EMC認證證書
- PROFIBUS DP認證證書
- PROFINET認證證書
- 典型應用
- 測試指南
- 開發套件
- 相關案例
- 下載資料
- 相關產品
- 以往版本
產品特點
| 1、配置方便：使用USB接口配置，上載配置信息不影響通信狀態； |
| 2、節省空間：體積更小，更薄，節省機柜空間； |
| 3、接口豐富：支持RS485接口或者RS232接口，用戶可根據需求在訂貨時指明型號； |
| 4、應用簡單：用戶不必了解PROFIBUS和Modbus技術細節，即可在短時間內實現連接通信； |
技術特性
| 1、PM-125適配器在PROFIBUS側是一個PROFIBUS DP從站，在串口側是Modbus主站或通用模式； |
| 2、串口作為Modbus主站，最多可配置48條Modbus命令； |
| 3、串口作為通用模式時，支持字符超時、字符個數、分隔符等控制方式； |
| 4、使用USB配置，簡單方便； |
| 5、串口側支持三種電氣接口：RS232/RS485/RS422?？筛鶕?jù)用戶的需要，僅焊接RS232或者RS485或者RS422； |
| 6、PROFIBUS-DP從站波特率自適應，最大波特率為12Mbps； |
| 7、PROFIUBS-DP輸入輸出字節數可通過STEP7自由設定。最大輸入字節數<= 168字節；最大輸出字節數<=168字節； |
| 8、工作環境溫度：-40℃ ～ 70 ℃。相對濕度： 5 ～ 95% （無凝露）； |
| 9、供電：24VDC（11V ～ 30V），80mA（24V DC）； |
| 10、機械尺寸：25mm（寬）×100mm（高）×90mm（深）； |
| 11、安裝：35mm導軌； |
| 12、防護等級：IP20； |
快速應用指南
1、Step 1：連接PC
將PM-125的Mini USB接口連接到PC的USB接口。
2、 Step 2：軟件配置PM-125
給PM-125上電。使用PMA-123配置MODBUS掃描命令，然后在PMA-123的“現場總線”>“PROFIBUS地址”>“自定義”來設置PROFIBUS-DP的地址。
3、Step 3：GSD文件導入
將PM125的GSD文件導入到你的PROFIBUS組態中。
4、Step 4：配置PROFIBUS輸入輸出字節數
在PROFIBUS軟件組態中，根據你的需要將PM-125相應的輸入輸出映射到PLC或其他的PROFIBUS主站設備。
5、Step 5：連接PROFIBUS網絡和串口網絡
給PM-125斷電。用PROFIBUS連接線將PM-125連接到PROFIBUS網絡，使用RS232/RS485/RS422連接線將PM-125與串口設備相連接。
6、Step 6：檢查連接和開始通信
檢查PM-125與其他設備的連接是否正確，在一切連接都OK的情況下，給PM-125上電，PM-125開始進入到通信狀態。
典型應用
測試指南
下載資料
| 文件 | 類型 | 發布時間 | 下載 |
| 中文產品手冊 | 說明書 | 2018.05.28 | |
| Datasheet | Datasheet | 2018.05.28 | |
| 網關配置軟件 | 軟件 | 2022.02.21 | |
| GSD文件 | GSD 文件 | 2018.05.28 |
相關產品
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

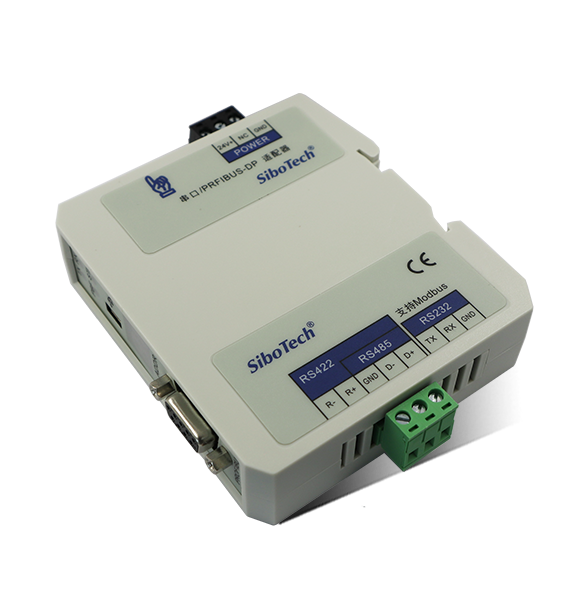

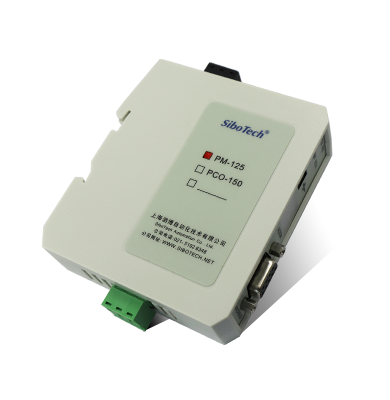

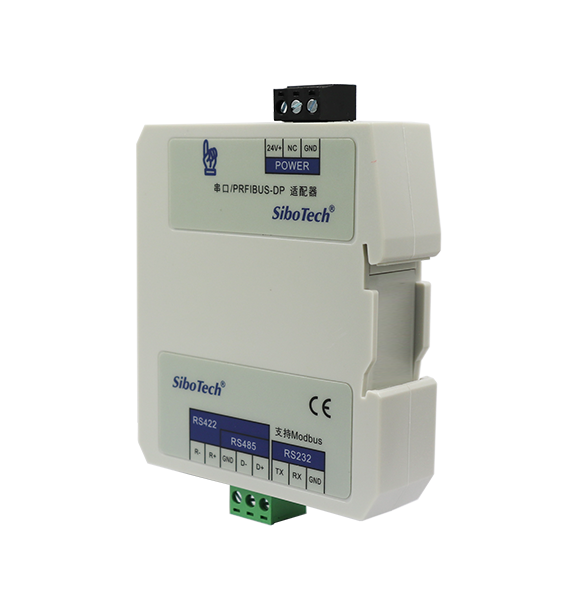

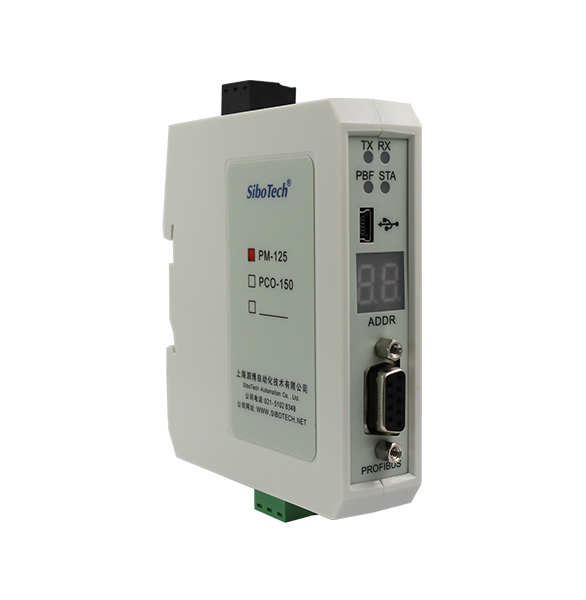

產品外觀
