智能串口協議轉換模塊（雙串口）
型號：SS-431 V2.10 400 613 9938
基本說明：連接百種串口協議設備到Modbus總線；整合多個Modbus協議的設備，使多個Modbus設備如同一個設備那樣被訪問；無需PLC、PC等主站設備，即可使Modbus從站設備互相交換數據；無需開發Modbus協議，即可使用簡單的協議輕松連接Modbus設備；提供協議定制開發服務。
點擊這里新版本
添加到收藏夾
- 產品特點
- 技術特性
- 產品外觀
- 端口定義
- 數據交換
- 快速應用指南
- STEP7讀寫適配器
- EMC認證證書
- PROFIBUS DP認證證書
- PROFINET認證證書
- 典型應用
- 測試指南
- 開發套件
- 相關案例
- 下載資料
- 相關產品
- 以往版本
產品特點
| 1、凡具有RS-232/RS-485接口的設備都可以使用本產品實現數據的交換和傳遞。如：具有RS-485接口的變頻器、電機啟動保護裝置、智能高低壓電器、電量測量裝置、各種變送器、智能現場測量設備、儀表、PLC及PC等等； |
| 2、配置軟件SS-123可輕松完成SS-431的配置，不需要復雜編程，即可在短時間內實現連接通信； |
技術特性
| 1、SS-431具有兩個串口，串口Ⅰ為RS-485標準，串口Ⅱ?yàn)镽S-485 或RS-232標準（需在訂貨時指明）； |
| 2、SS-431支持的協議類型：Modbus主站、Modbus從站、自定義協議以及通用模式（接收式、問答式）； |
| 3、串口參數： ①工作方式：半雙工； ②波特率：300、600、1200、2400、9600、19200、38400、57600、115200bps； ③數據位：8位； ④校驗位：無、奇、偶、標志、空格可選； ⑤停止位：1、2位可選； |
| 4、Modbus主站： ①支持的功能碼：01H、02H、03H、04H、05H、06H、0FH、10H號功能； ②支持的格式：RTU格式和ASCII格式； ③具有的功能：寫命令輸出方式連續輸出、禁止輸出或逢變輸出可選； ④每個主站最多可配置48條Modbus命令； |
| 5、Modbus從站： ①支持的功能碼：03H、04H、06H、10H號功能； ②支持的格式：RTU格式和ASCII格式； ③ 具有讀取輸入數據的功能碼03和04可選功能，寄存器首地址可設功能； |
| 6、通用模式： ①分為問答式和接收式兩種通信方式； ②問答式可選配幀頭、數據、常量、校驗、幀尾等，配置靈活； ③接收式可緩存多幀數據，避免瞬時數據量大導致丟幀現象； |
| 7、SS-431允許輸入/輸出字節數： ①M(fèi)ax Input Bytes ≤ 1KBytes； ②Max Output Bytes ≤ 1KBytes； ③Input Bytes + Output Bytes ≤ 2KBytes； |
| 8、供電：24VDC (11V ～ 30V)，功耗：＜140mA (DC24V)； |
| 9、工作環境溫度：-40℃ ～ 70℃；工作環境濕度：5% ～ 95%（無凝露）； |
| 10、內置靜電防護：15 KV ESD；通信端口隔離：3KV； |
| 11、機械尺寸：18mm （寬）x 100mm（高） x 115mm（深）； |
| 12、安裝：35mm導軌； |
| 13、防護等級：IP20； |
快速應用指南
典型應用
1、SS-431將非Modbus設備轉換成Modbus設備
2、SS-431使用定制協議連接設備到Modbus網絡
3、SS-431使多個設備如同一個設備被訪問
4、將一組Modbus儀表（從站）連接到PC，PC軟件無需實現Modbus
5、兩個Modbus主站通過SS-431交換數據
測試指南
下載資料
| 文件 | 類型 | 發布時間 | 下載 |
| 中文產品手冊 | 說明書 | 2021.06.25 | |
| 網關配置軟件 | 軟件 | 2024.08.29 | |
| SS-431快速應用指南 | 其他 | 2021.06.25 | |
| SS-431實現兩個Modbus主站通訊說明 | 其他 | 2021.06.25 | |
| USB2RS485驅動 | 其他 | 2022.03.25 |
相關產品
| 產品型號 | 接口類型 | |||
| 串口Ⅰ | 串口Ⅱ | 串口Ⅲ | 串口Ⅳ | |
| SS-430 | RS232 | RS485 | RS232 | RS485/RS422 |
| SS-430B | RS485 | RS485 | RS485 | RS485 |
| SS-431 | RS485 | RS485/RS232 | - | - |
| 產品型號 | 外形尺寸 |
| SS-430 | 100mm*70mm*25mm |
| SS-430B | 40mm*125mm*110mm |
| SS-431 | 18mm*100mm*115mm |
端口定義
1、電源端口
圖1 電源端口
2、串口Ⅰ：RS-485端口
圖2 RS-485端口
3、串口Ⅱ：RS-232/RS-485端口可選
圖3 RS-232/RS-485端口
數據交換
SS-431的兩個串口之間的數據轉換通過“映射”關系來建立。在SS-431中有兩塊數據緩沖區，一塊是輸入緩沖區（1K字節），另一塊是輸出緩沖區（1K字節）。
Modbus主站讀命令將讀取的數據寫入到網絡輸入緩沖區，供Modbus從站或自定義從站側讀取。Modbus主站寫命令從輸出緩沖區取數據，通過寫命令輸出到相應的Modbus從站設備。如下圖所示：
每個Modbus主站都可配置48條命令，每條命令可以讀取一組連續的Modbus寄存器。映射關系在配置模式下用戶可自行組態。
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

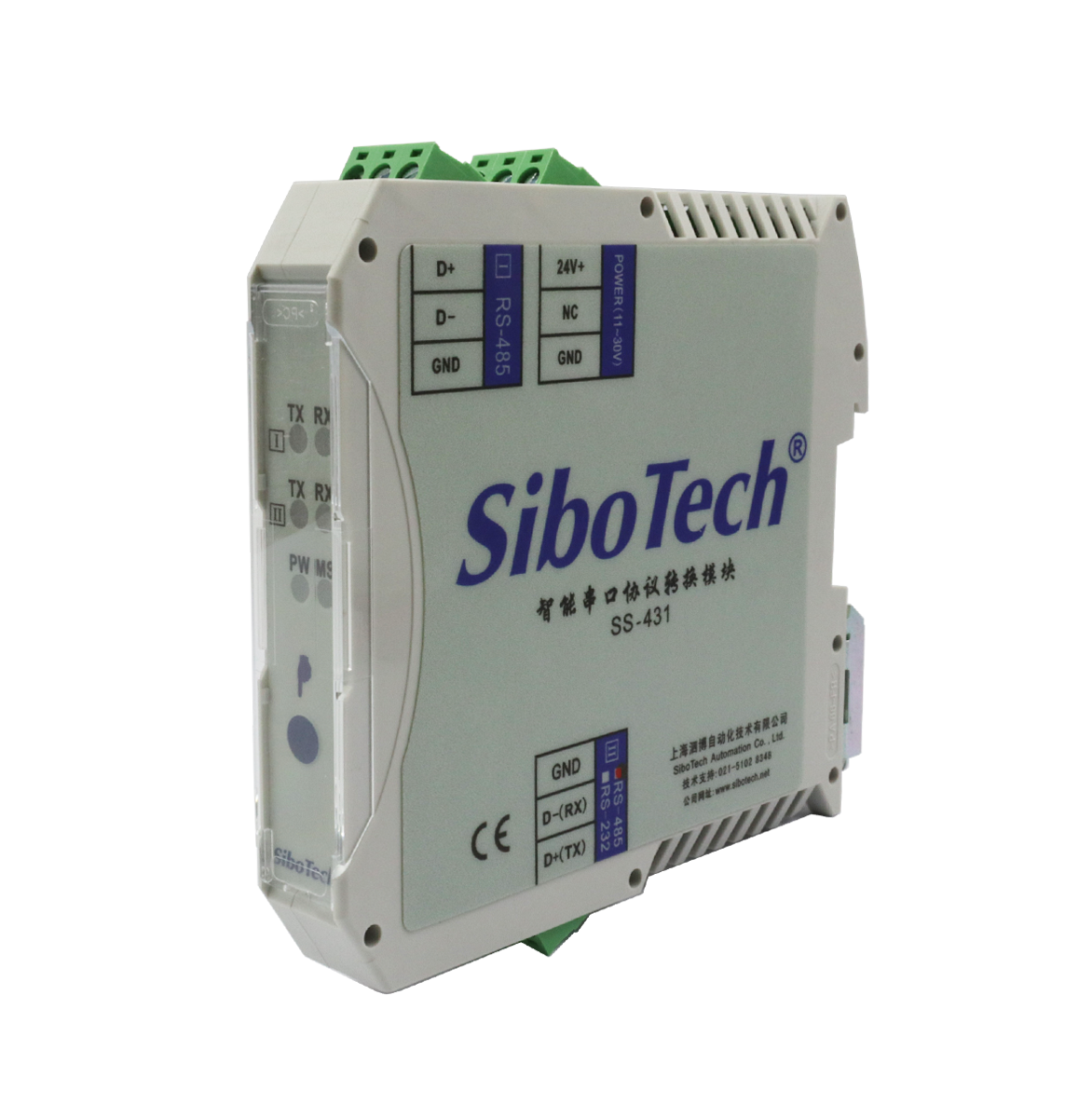

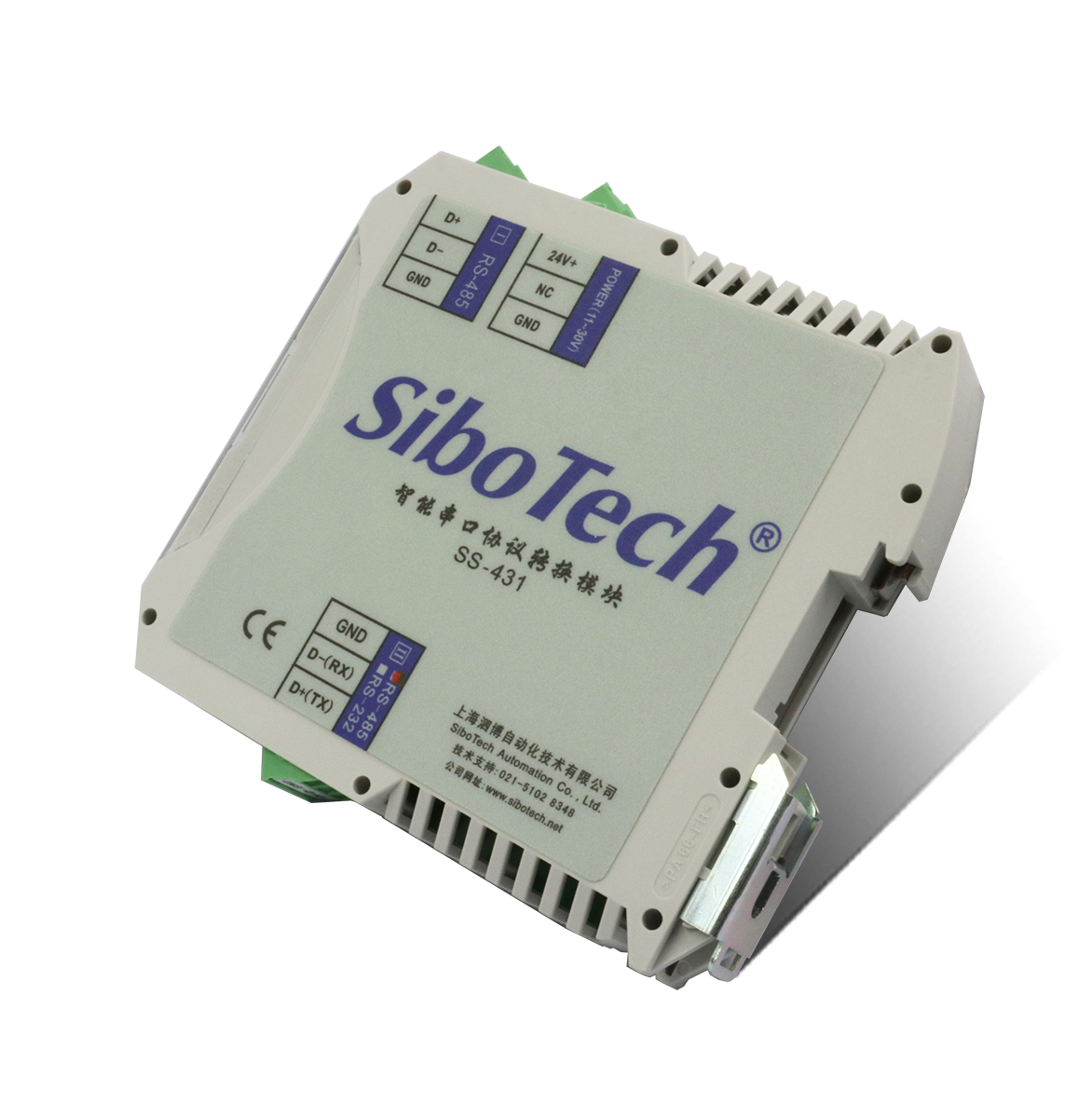

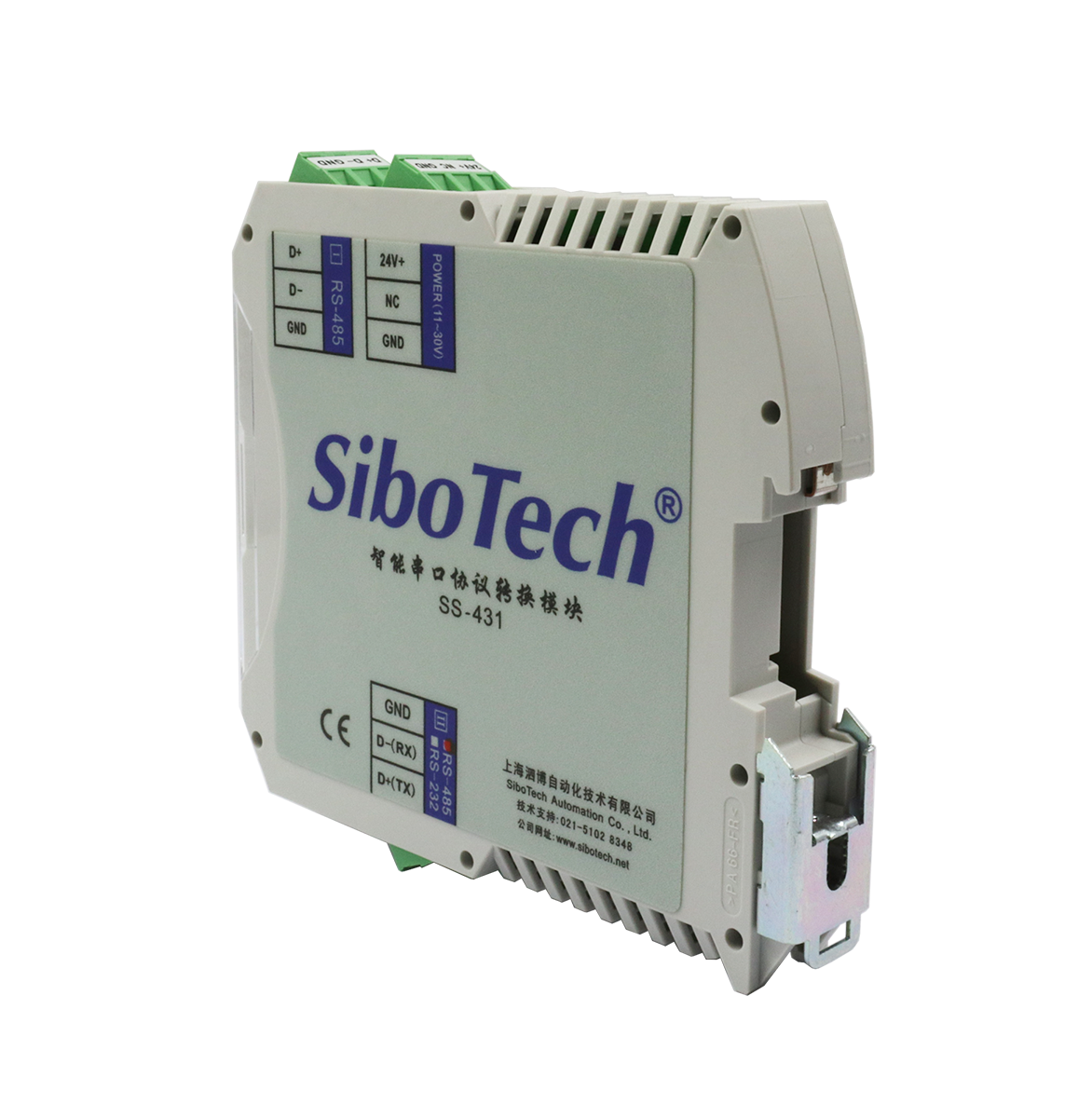

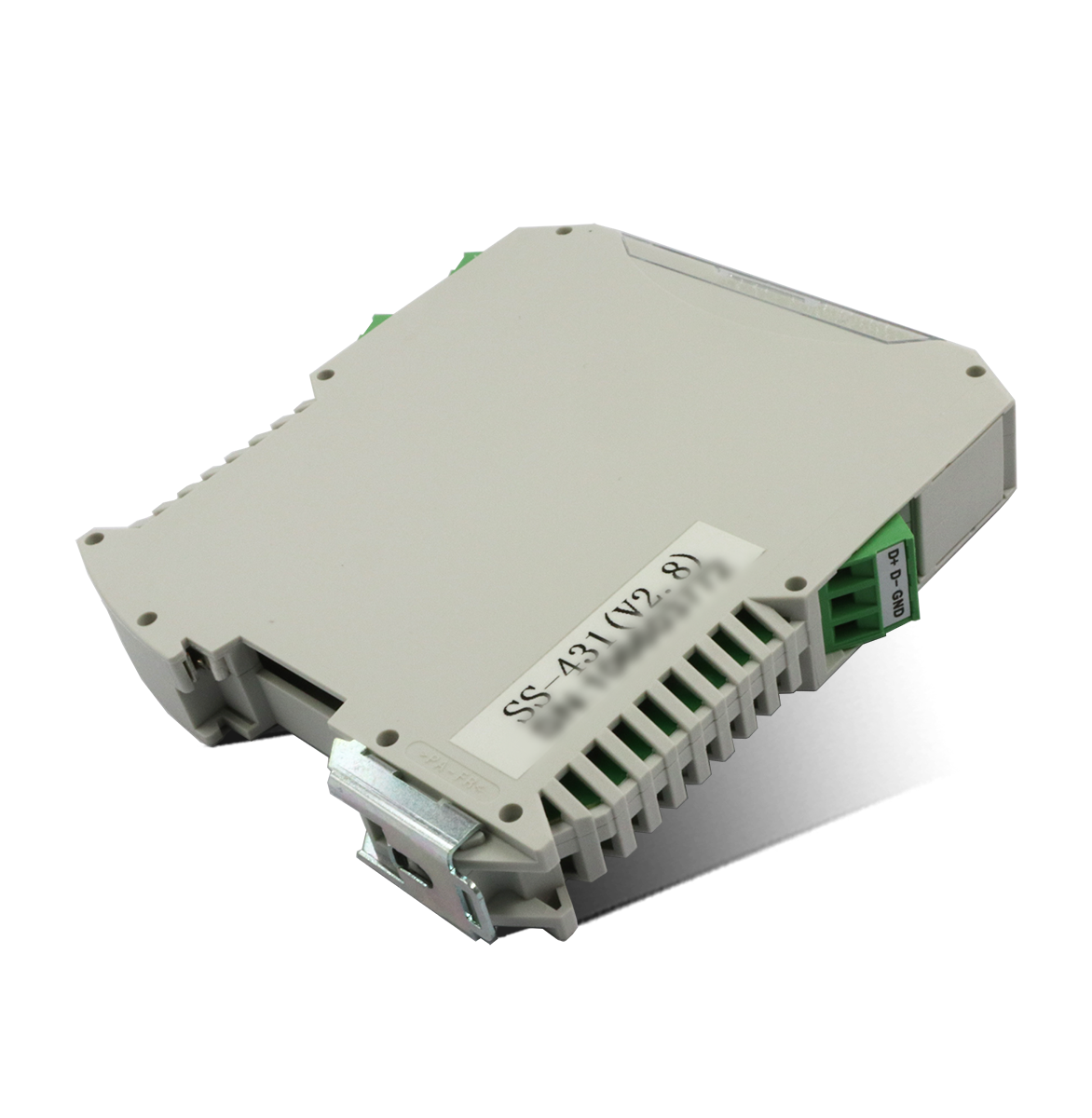

產品外觀
