智能串口協議轉換模塊（四串口）

型號：SS-430B V2.10 400 613 9938

基本說明：突破Modbus主站只能有一個的限制，整合多個Modbus協議的設備，無須PLC、PC等主站設備，即可使Modbus從站設備互相交換數據，無須開發Modbus協議，即可使用簡單的協議輕松連接Modbus設備。網關有4個串口，都為RS485口。

添加到收藏夾
產品特點
1、應用廣泛：凡具有RS232/RS485/RS422接口的設備都可以使用本產品實現數據的交換和傳遞。如：具有RS485接口的變頻器、電機啟動保護裝置、智能高低壓電器、電量測量裝置、各種變送器、智能現場測試設備、儀表、PLC及PC等等；
2、配置簡單：用戶不必了解Modbus技術細節、只需參考產品說明手冊，根據要求使用網關配置軟件SS-123可輕松完成SS-430B的配置，不需要復雜編程，即可在短時間內實現連接通信；
技術特性
1、SS-430B具有四個串口，串口均為RS485標準；
2、SS-430B支持的協議類型：Modbus主站、Modbus從站、自定義協議以及通用模式（接收式、問答式）；
3、串口參數：
①工作方式：半雙工；
②波特率：300、600、1200、2400、9600、19.2K、38.4K、57.6、115.2Kbps可選；
③數據位：8位；
④校驗位：無、奇、偶、標志、空格可選；
⑤停止位：1、2位可選；
4、Modbus主站：
①支持的功能碼：01H、02H、03H、04H、05H、06H、0FH、10H號功能；
②支持的格式：RTU格式和ASCII格式；
③具有的功能：寫命令連續輸出、禁止輸出或逢變輸出的可選擇功能；
④每個主站最多可配置48條Modbus命令；
5、Modbus從站：
①支持的功能碼：03H、04H、06H、10H號功能；
②支持的格式：RTU格式和ASCII格式；
6、SS-430B數據輸入/輸出數量：
①Input Bytes+Output Bytes≤2KBytes；
②Max Input Bytes≤1KBytes；
③Max Output Bytes≤1KBytes；
7、供電：24VDC(11V~30V)；
8、功耗：＜140mA(DC24V)；
9、工作環境溫度：-20~60℃；工作環境濕度：5 to 95%（無凝露）；
10、內置靜電防護：15KV ESD；通信端口隔離：3KV；
11、機械尺寸：40mm×125mm×110mm[不包括導軌連接器]；
12、安裝：35mm導軌；
13、防護等級：IP20；
快速應用指南
典型應用

1、可以使兩個Modbus主站同時訪問一段Modbus總線

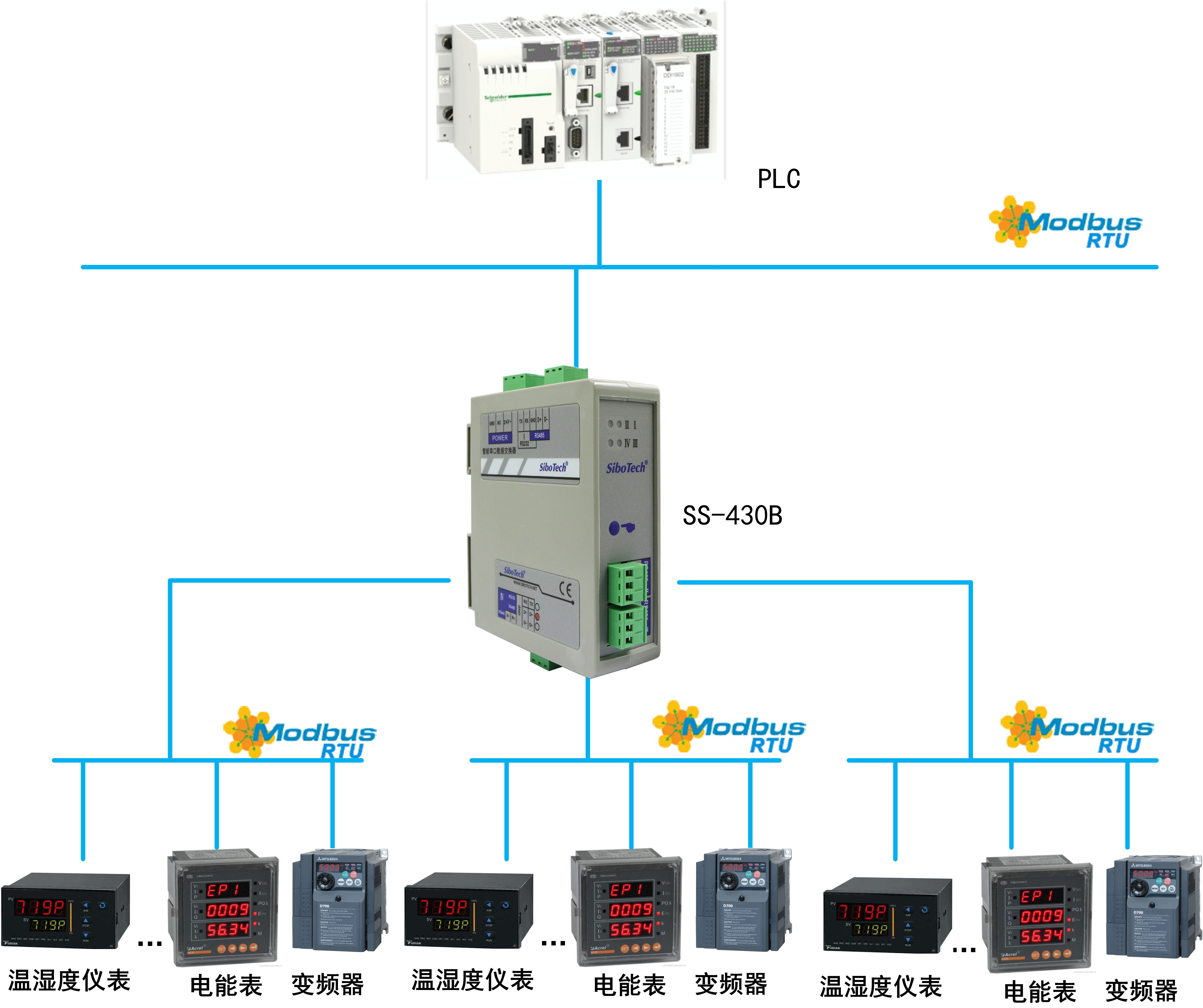

2、整合多個Modbus協議的設備，使多達近百個Modbus設備如同一個設備那樣被訪問

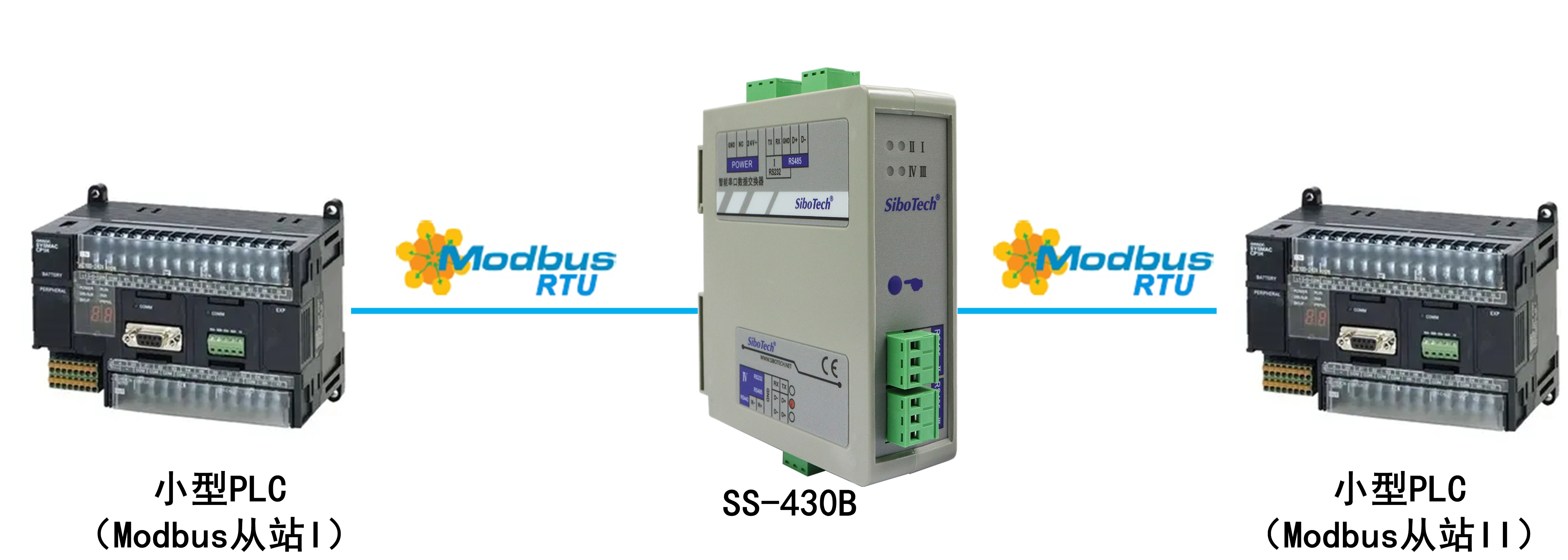

3、無需PLC、PC等主站設備，即可使Modbus從站設備互相交換數據

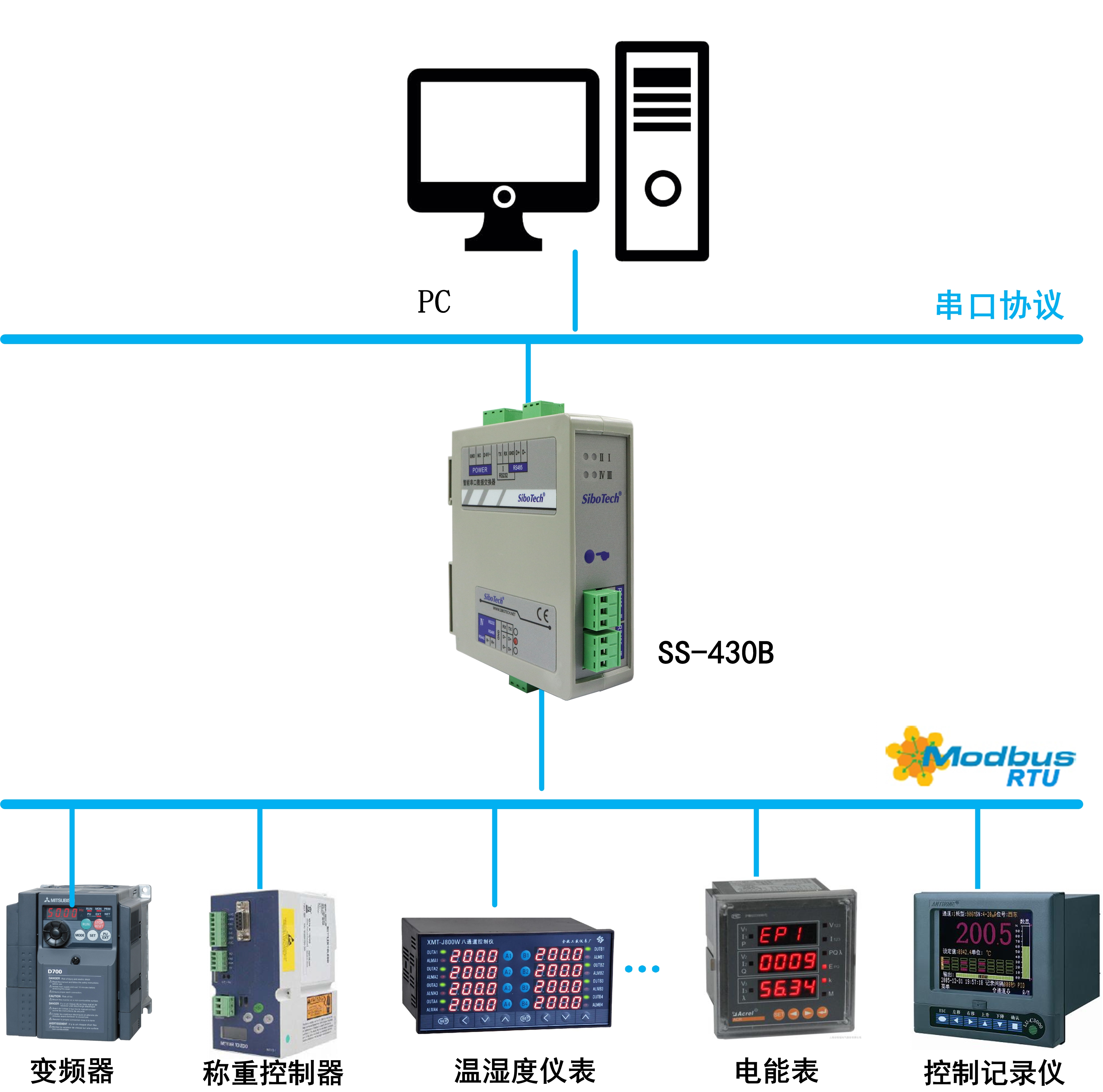

4、無需開發Modbus協議，即可使用自定義協議輕松連接Modbus設備

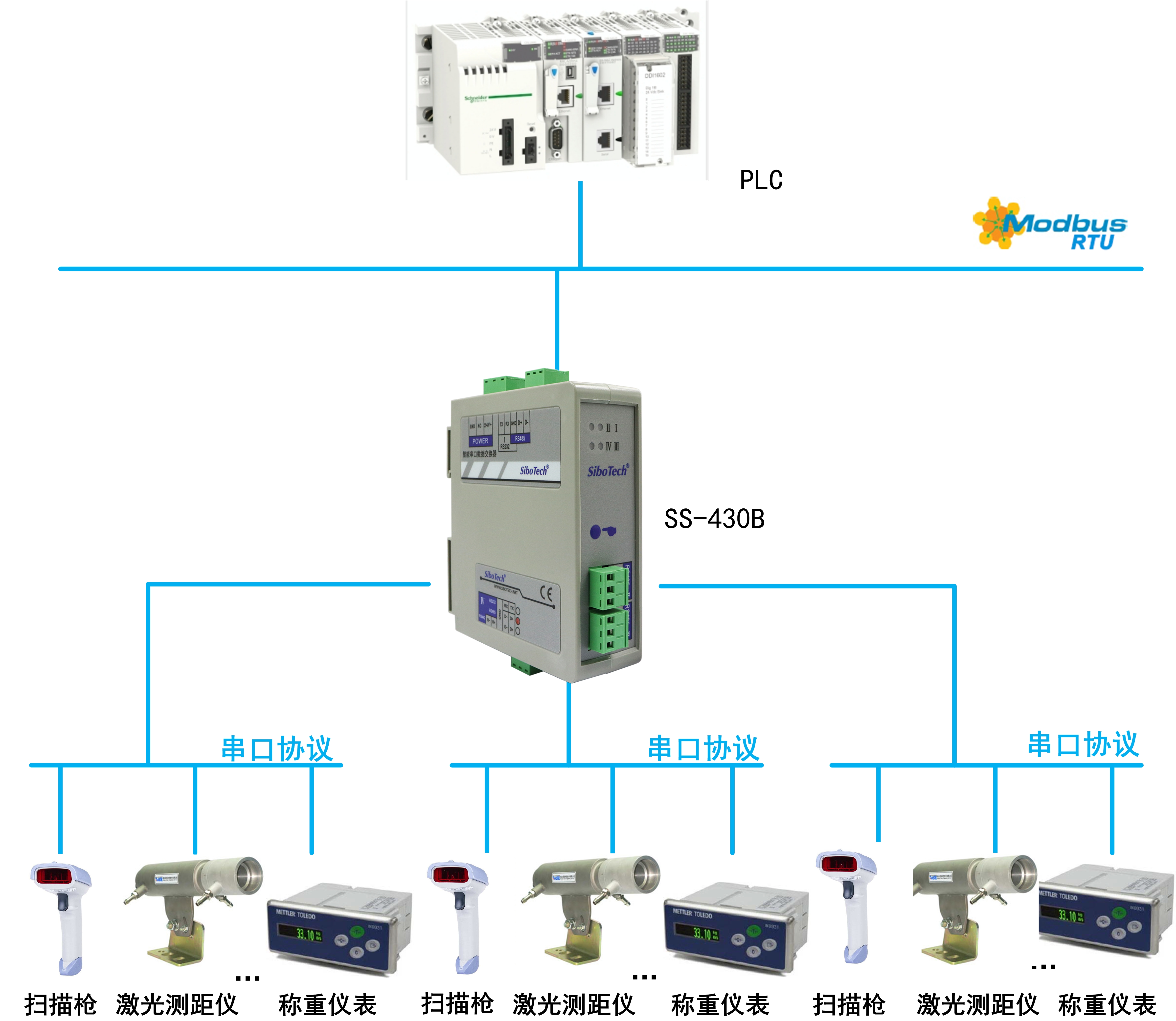

5、SS-430B將非Modbus設備連接到Modbus網絡

測試指南
下載資料
文件 類型 發布時間 下載
中文產品手冊 說明書 2021.08.12
網關配置軟件 軟件 2024.08.29
USB2RS485驅動 其他 2022.03.25
相關產品
產品型號 接口類型
串口Ⅰ 串口Ⅱ 串口Ⅲ 串口Ⅳ
SS-430 RS232 RS485 RS232 RS485/RS422
SS-430B RS485 RS485 RS485 RS485
SS-431 RS485 RS485/RS232 - -
產品型號 外形尺寸
SS-430 100mm*70mm*25mm
SS-430B 40mm*125mm*110mm
SS-431 18mm*100mm*115mm
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

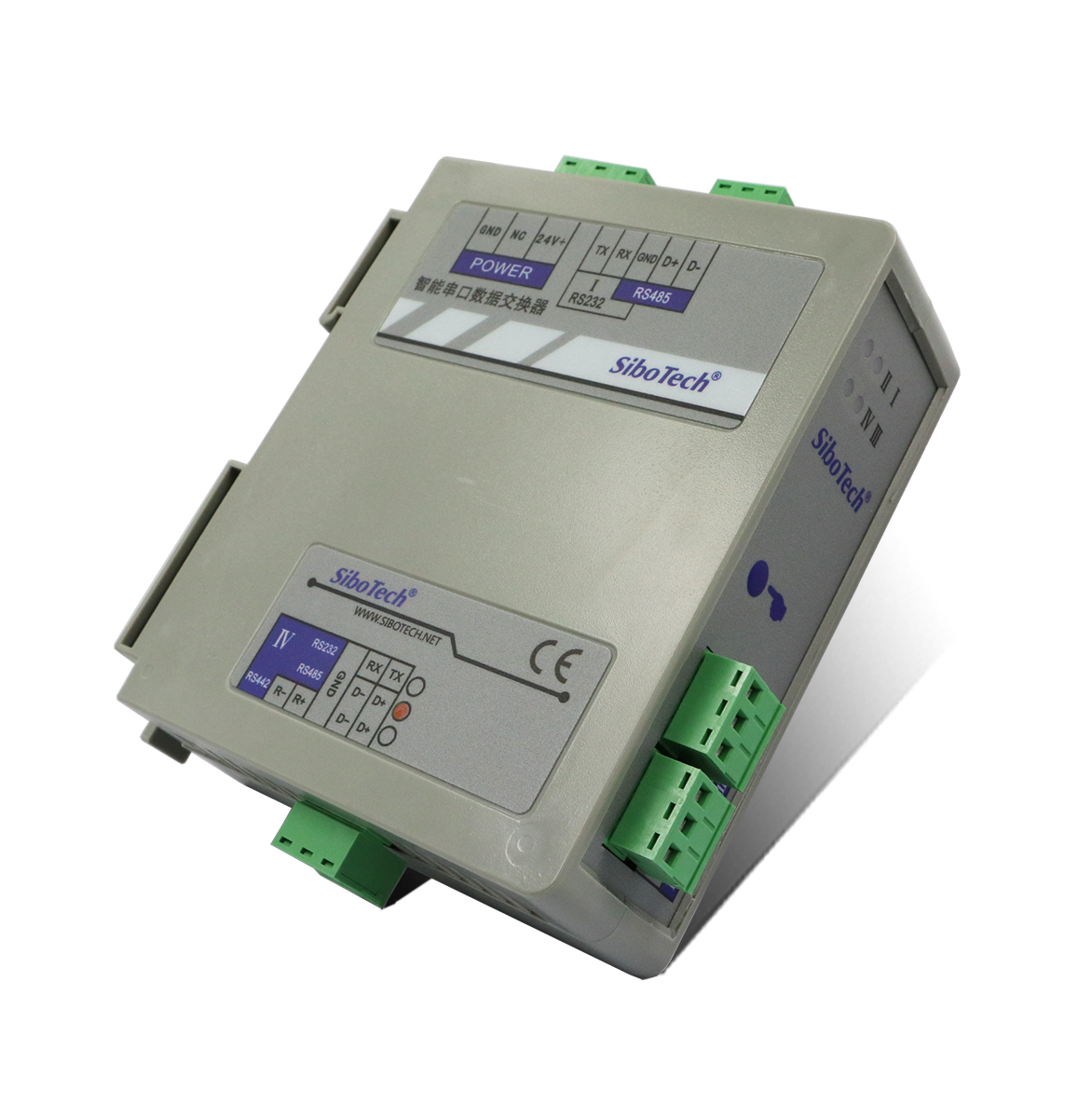

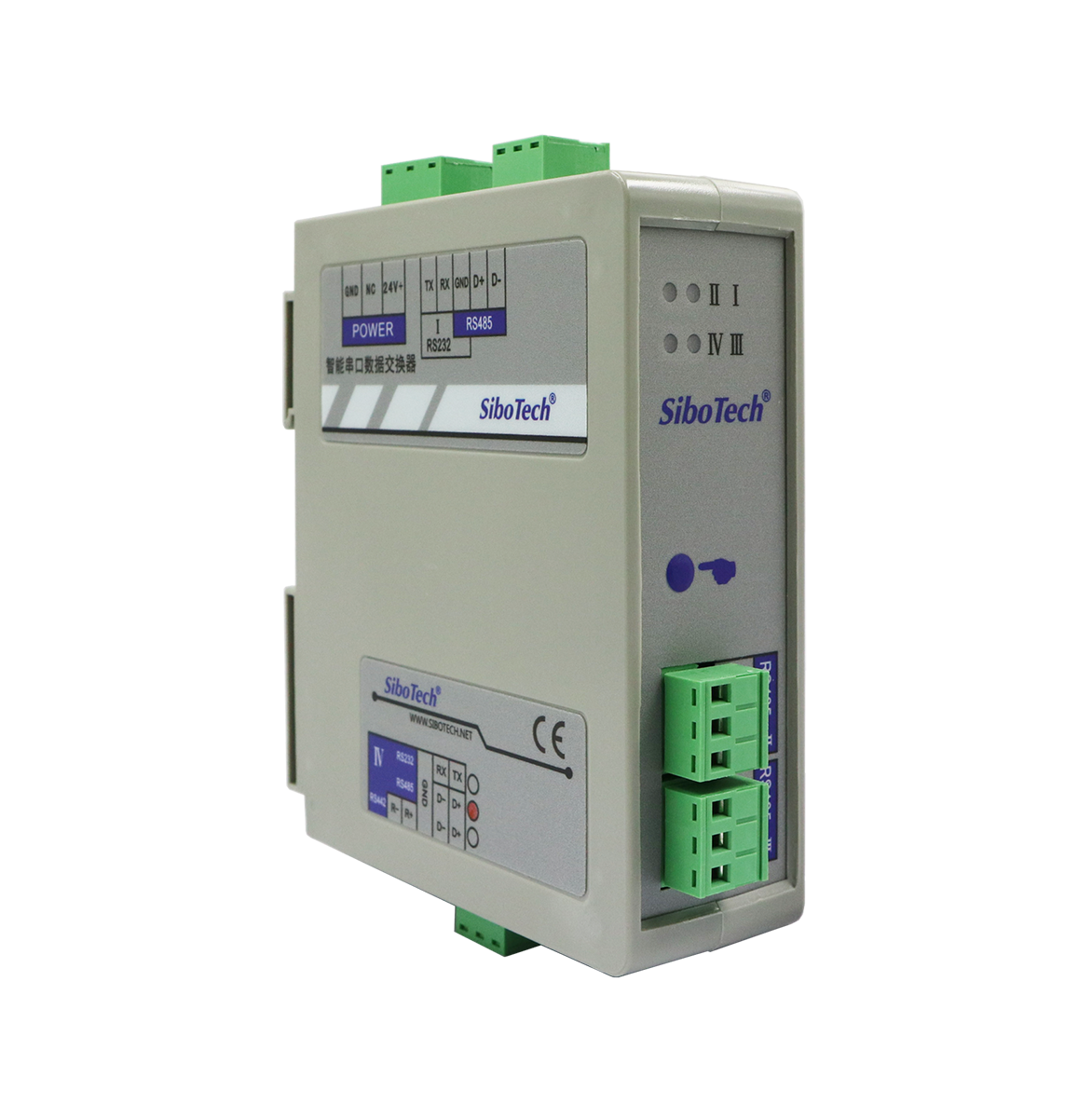

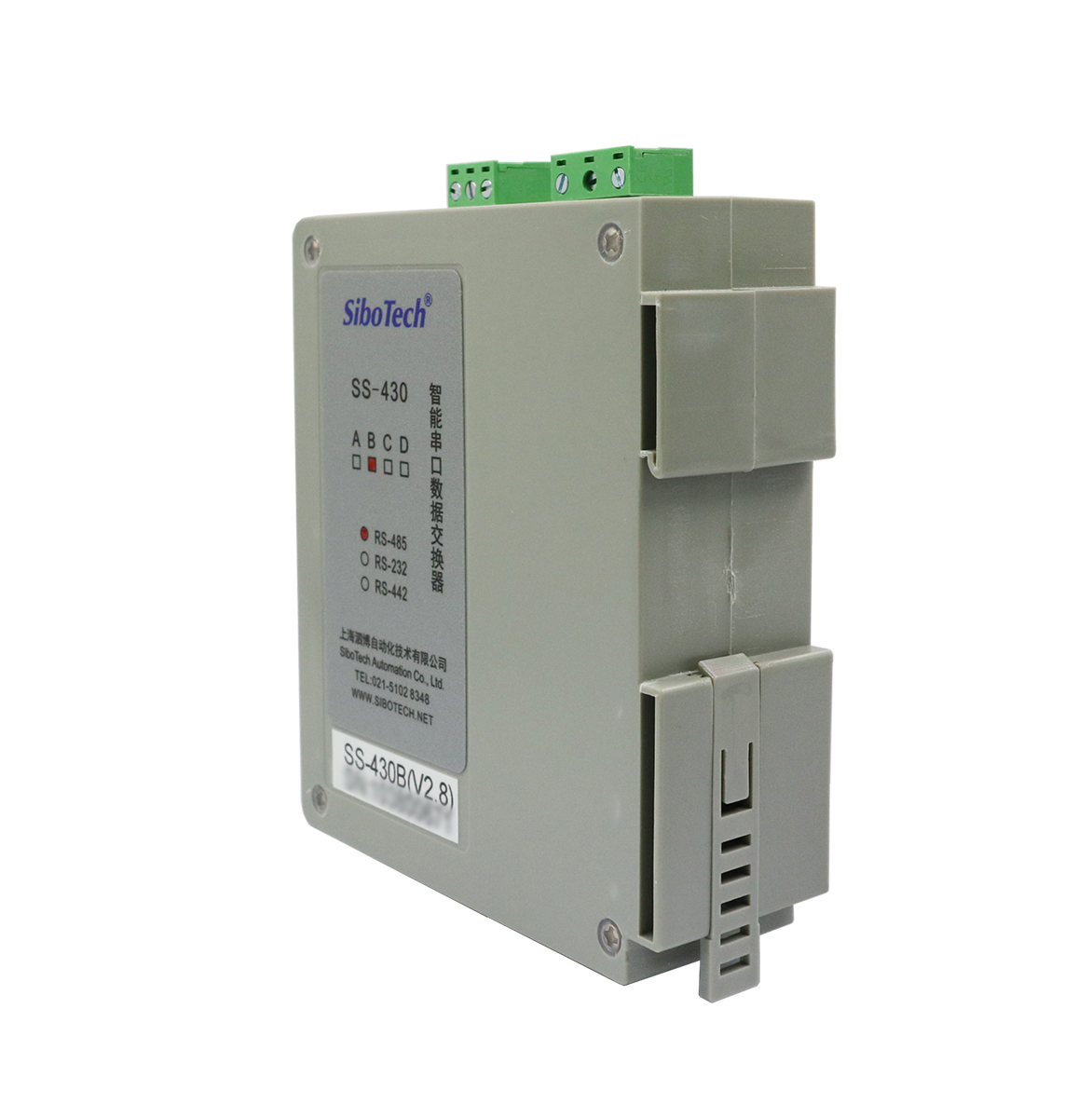

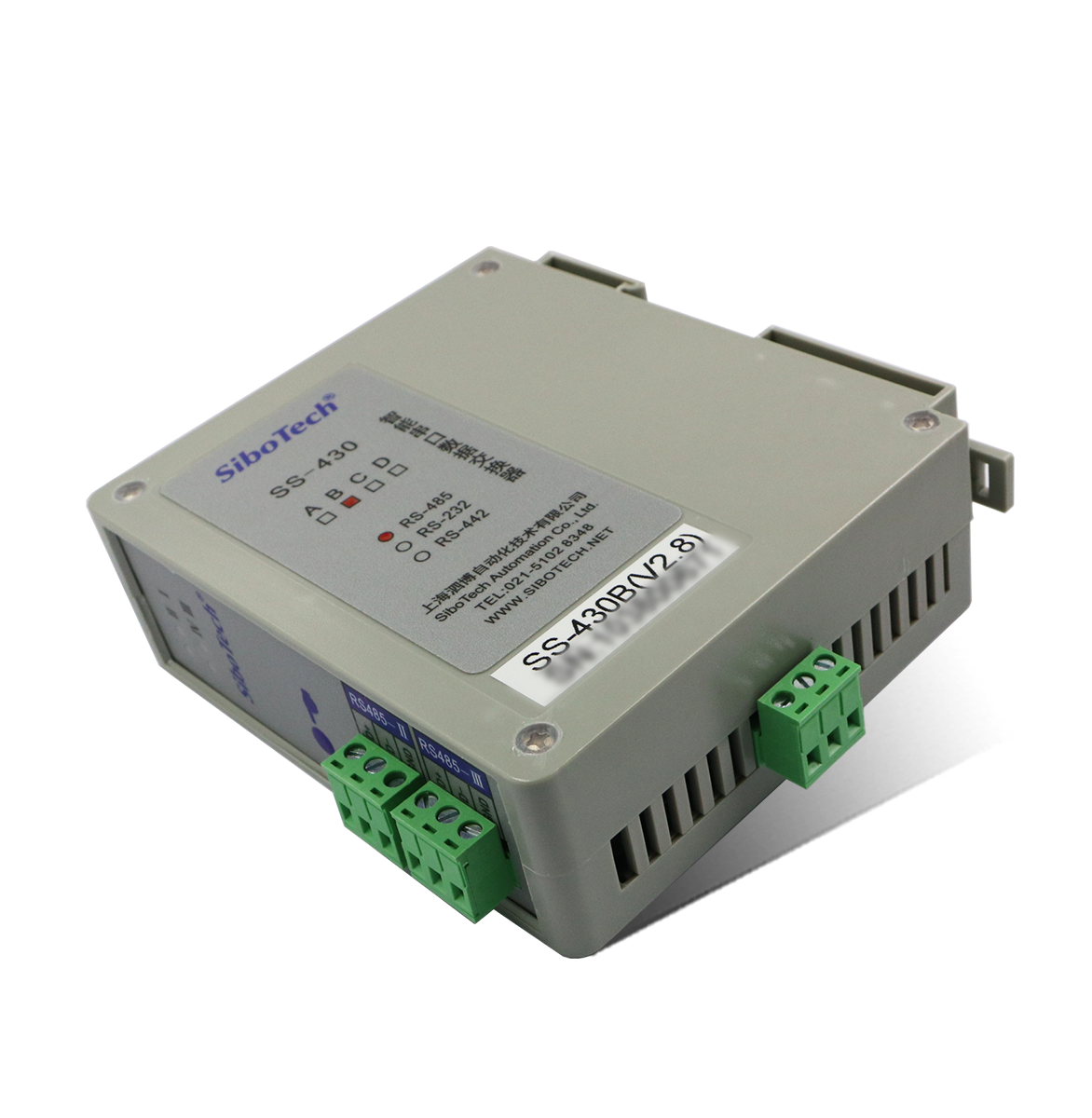

產品外觀
