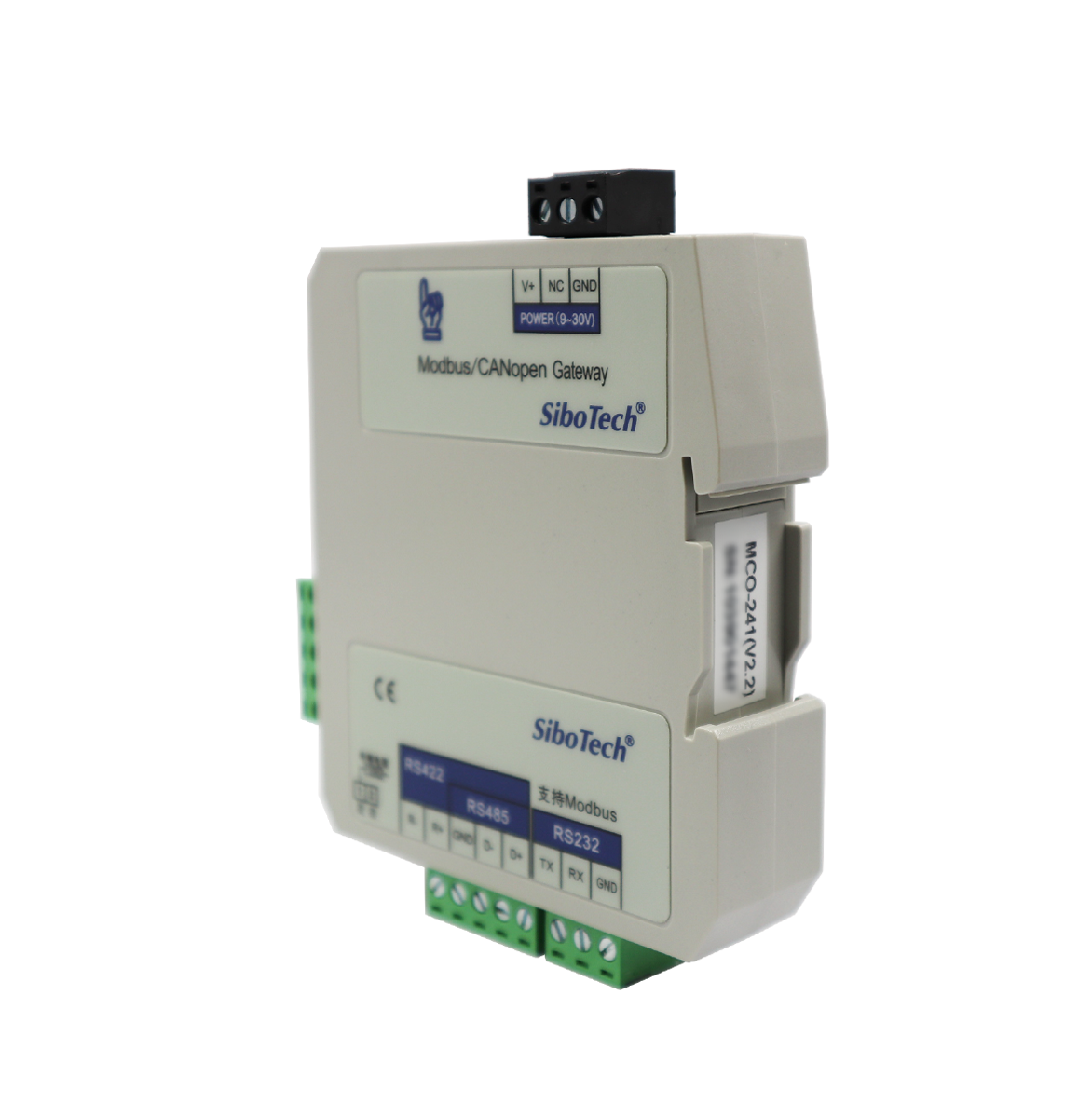

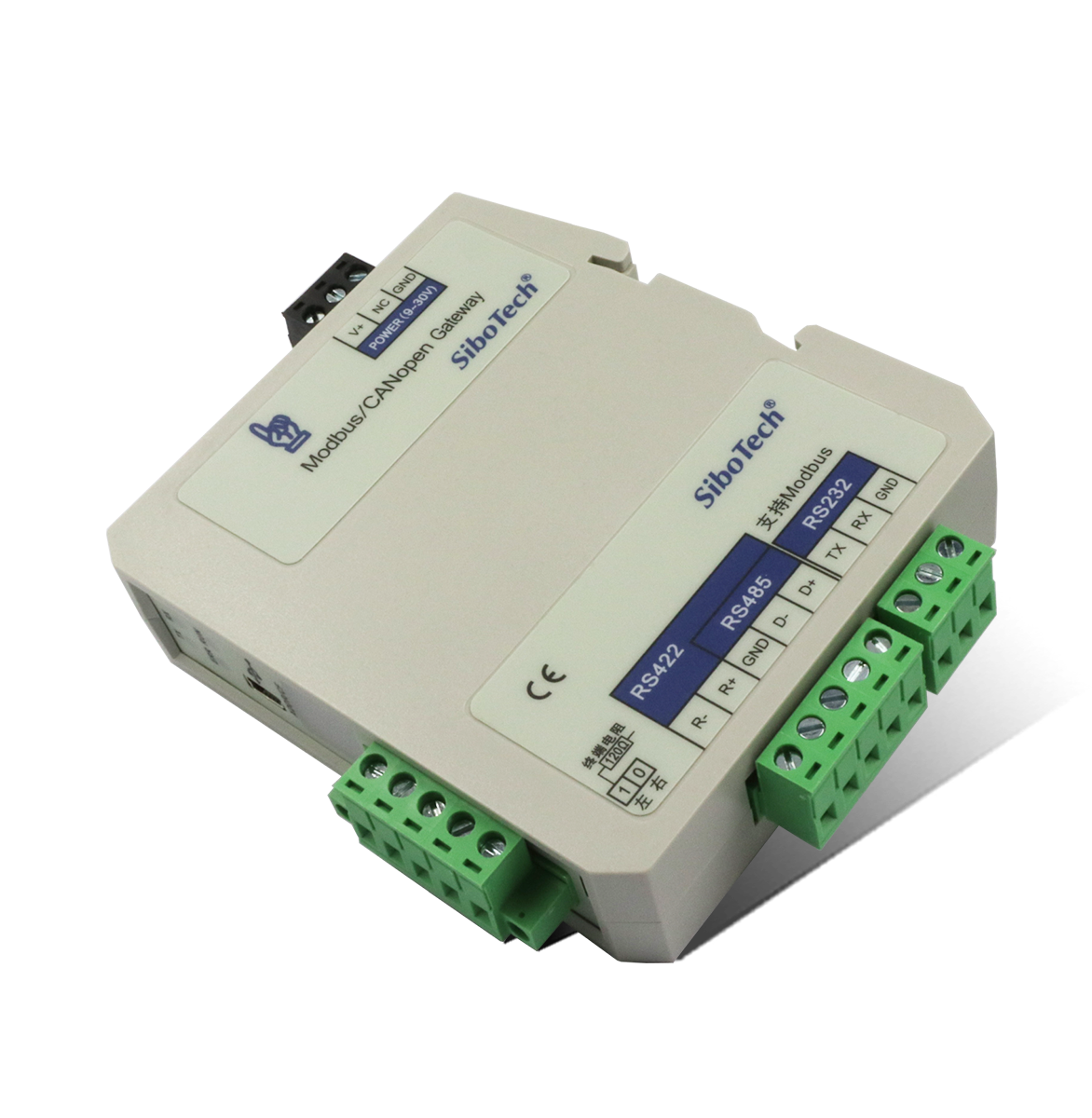

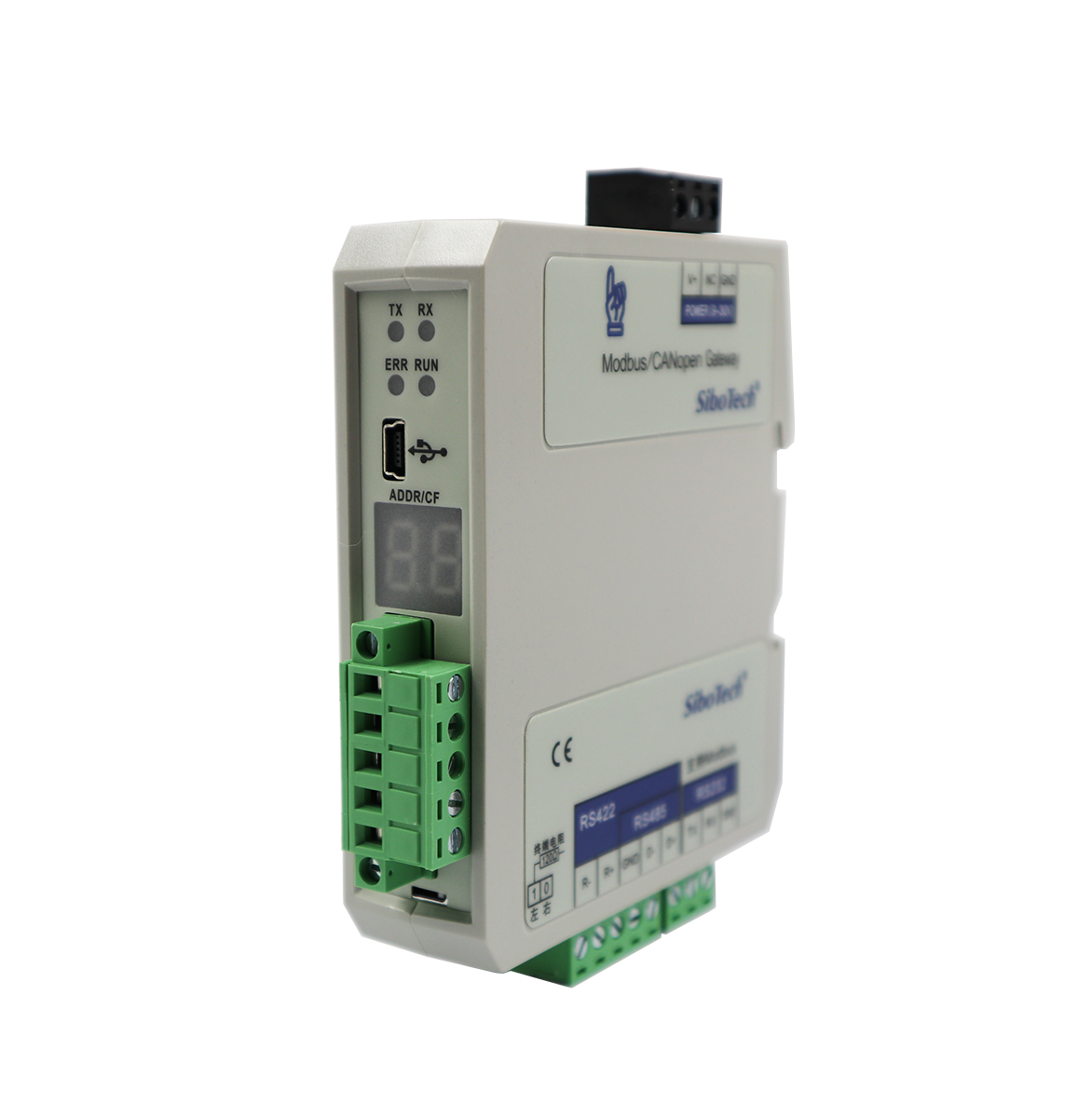

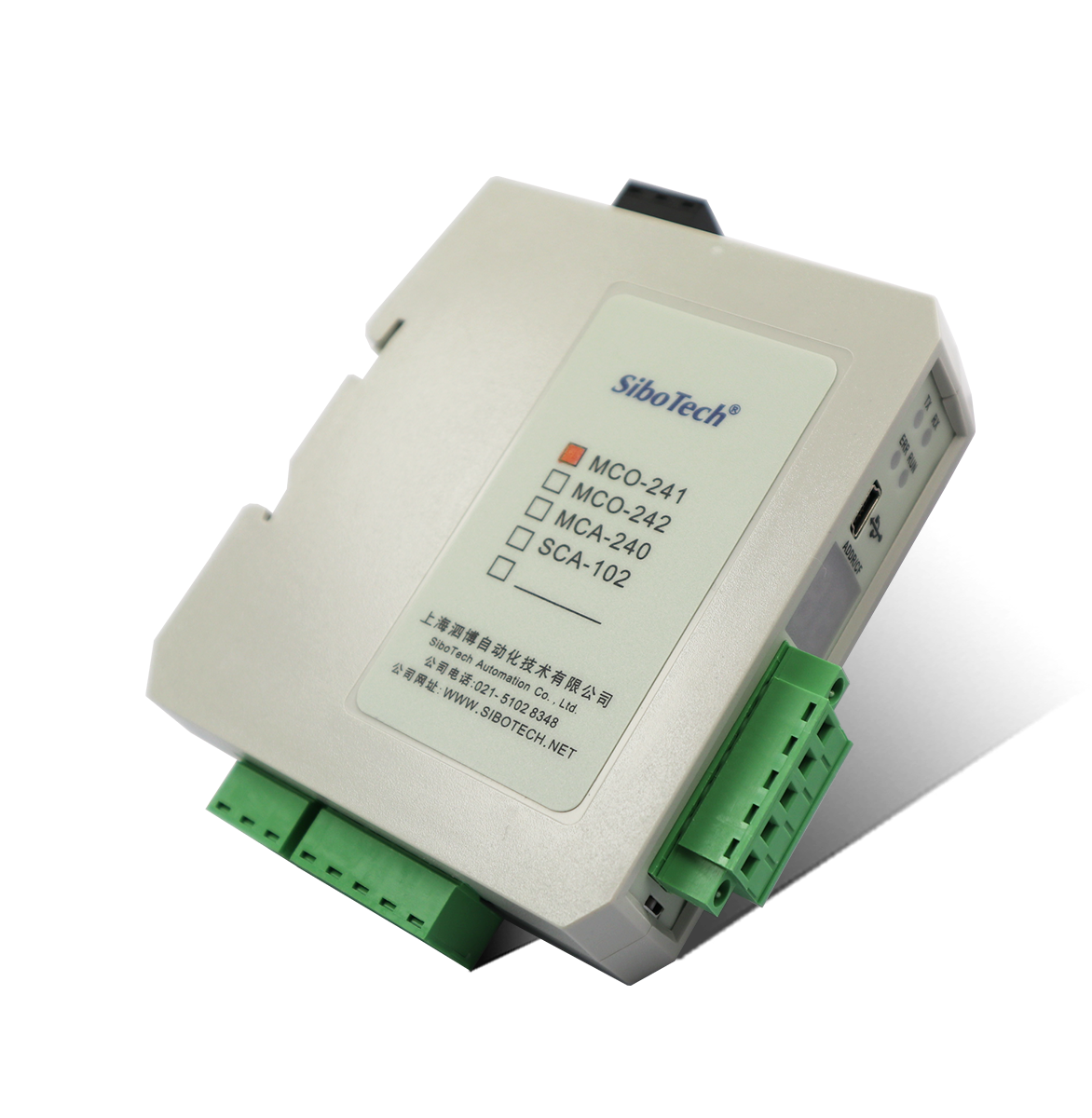

• Modbus/CANopen網關 MCO-241 ( 立式 )
  • Modbus/CANopen網關 MCO-241 ( 立式 )
  • Modbus/CANopen網關 MCO-241 ( 立式 )
  • Modbus/CANopen網關 MCO-241 ( 立式 )

Modbus / CANopen網關

型號：MCO-241 ( 立式 ) 400 613 9938

基本說明：實現CANopen協議和Modubs協議之間的互相轉換。該網關有兩種工作模式，分別為：CANopen作主站/Modbus作從站； CANopen作從站/Modbus作主站。 網關分別在CANopen側/Modbus側，既可以作主站也可以作從站。當網關在Modbus側作主站時，可以將多個具有Modbus從站接口的設備連接到CANopen網絡。但網關在CANopen側作主站時，只能實現單個CANopen從站與Modbus主站之間的數據通信。

新項目推薦使用MCO-242

添加到收藏夾
產品特點
1、配置方便，通過PC的USB口就可以配置；
2、兩種工作模式，分別為：CANopen作主站/Modbus作從站， CANopen作從站/Modbus作主站；
3、數據交換緩存區大小為1K字節；
4、串口支持RS232，RS485，RS422；
5、CAN口和串口采用能承受1KV的光電隔離；
6、內置120歐姆終端電阻和終端電阻切換開關；
技術特性
1、CANopen支持CANopen DS301V4.02；支持NMT、PDO、SDO、既支持Heartbeat也支持Guard Life；
2、最多支持8個字節的TPDO和RPDO、快速Download SDO和快速Upload SDO；
3、CANopen命令最多可配置128條；
4、支持CAN波特率：5K ～ 1Mbps；
5、支持串口波特率：1200 ～ 115200bps；
6、網關工作在CANopen主站/Modbus從站模式時：僅僅支持連接1個CANopen從站節點；Modbus從站支持功能碼： 03H、04H、06H、10H號功能；支持的通訊格式：RTU、ASCII格式；
7、網關工作在CANopen從站/Modbus主站模式時：CANopen最多支持64個TPDO、64個RPDO、支持SDO對輸入輸出數據交換緩沖區的訪問；Modbus主站支持功能碼：01H、02H、03H、04H、05H、06H、0FH、10H號功能；支持的通訊格式：RTU、ASCII格式；支持多個Modbus從站節點；
8、提供免費的配置軟件；
快速應用指南
典型應用
測試指南
下載資料
文件 類型 發布時間 下載
中文產品手冊 說明書 2021.09.16
網關配置軟件 軟件 2021.09.16
相關產品

Modbus/CANopen轉換器選型指南

產品型號 CAN口協議 串口協議(RS485/RS232) 連接站點數
MCO-241 CANopen從站 Modbus主站 多個Modbus從站
CANopen主站 Modbus從站 1個CANopen從站
MCO-242 CANopen從站 Modbus主站 多個Modbus從站
CANopen主站 Modbus從站 多個CANopen從站
MCC-425 CANopen從站 Modbus主站 1個Modbus從站
