通用串口/PROFIBUS DP網關

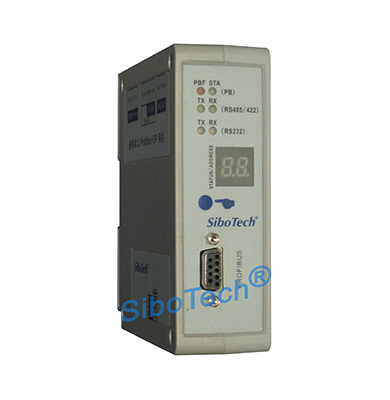

型號：PM-160 V5.3 400 613 9938

基本說明：實現RS485/RS422/RS232接口設備與PROFIBUS DP現場總線系統的互連。

點擊這里新版本

添加到收藏夾

產品特點

1、應用廣泛：凡具有RS485/RS422/RS232接口的設備，無論是否支持Modbus協議都可以使用通用串口/PROFIBUS DP 協議網關實現與現場總線PROFIBUS DP的數據傳輸；
2、使用簡單：用戶不必了解PROFIBUS DP和Modbus技術細節，只需參考PM-160產品手冊及應用實例，根據現場要求配置即可在短時間內實現Modbus與PROFIBUS DP的相互通信；
3、透明通信：用戶可以依照PROFIBUS DP通信數據區和Modbus通信數據區的映射關系，實現PROFIBUS DP到Modbus之間的數據透明通信；

技術特性

1、PM-160網關可通過RS232或者RS485/RS422實現沒有 PLC 情況下的 Modbus 調試和數據監控功能，不需要PLC就能配置；
2、串口側是Modbus主站、Modbus從站、通用模式可選，配置了 RS232 串口 x1、RS485(RS422兼容)串口 x1；
3、波特率：300、600、1200、2400、9600、19.2K、38.4K、57.6K、115.2Kbps可選；
4、PROFIBUS DP從站，波特率自適應，最大波特率12M；
5、PROFIBUS 輸入/輸出數量可自由設定，最大PROFIBUS輸入/輸出：（1） Max Input Bytes ≤244 Bytes；（2）Max Output Bytes ≤244 Bytes；（3）Max Data Bytes ≤488 Bytes；
6、完善的通信安全性保護和數據完整性保護，安全方案靈活可設：（1）PROFIBUS DP 通信中斷時，保持當前的DP輸出數據，避免Modbus端產生誤動作；（2）某個設備 Modbus 通信中斷時，可選擇DP輸入數據保持或清零；
7、PROFIBUS DP總線一側可對 Modbus 一側的通信狀態有強大的監測功能，可配置狀態監測字；
8、供電：24VDC & 80mA，11V～30V DC；
9、-40℃ ～ 70 ℃，相對濕度： 5 ～ 95% （無凝露）；
10、機械尺寸：40mm（寬）×125mm（高）×110mm（深）；
11、安裝：35mm導軌；
12、防護等級：IP20；
13、測試標準：符合EMC測試標準；

快速應用指南

1、Step 1：連接電源

使用直流24V電源供電，電源接線如下圖：

圖1 電源端連線

2、Step 2：連接PC

將網關的USB接口或RS232接口與PC連接（建議選擇USB接口作為配置接口；如果使用DP主站組態配置方式可以忽略此項步驟）。 USB接口，請使用產品附帶的USB線連接PC； RS232接口，請按照下圖進行接線：

圖2 PC端連線

3、Step 3：配置PM-160

PM-160 V6.X版本支持兩種方式進行配置：一種是“配置軟件配置方式”，一種是“DP主站組態配置方式”（該配置方式是V6.X版本新增加功能）。且同時支持USB接口和RS232接口兩種接口進行配置。PM-160的數碼管會以DP從站站地址和“-U”或者“-P”交替顯示，當顯示“-U” 時表示網關在“配置軟件配置方式”下；當顯示“-P”時表示網關在“DP主站組態配置方式”下。

（1）使用“配置軟件配置方式”時，用戶可以選擇使用USB接口或者RS232接口進行配置。如果使用USB接口進行配置，PM-160在運行模式和配置模式下均可以上下載操作，USB自動識別并轉換到配置模式。如果使用RS232口進行配置，則需要先將PM-160進入配置模式才能成功上下載配置操作。如何進入配置模式？給PM-160上電，長按按鈕5秒，數碼管顯示CF閃爍，再次單擊按鈕，進入配置狀態，數碼管顯示CF長亮。配置軟件名稱為PMG-123。將產品CD光盤放入計算機的光驅中，打開光盤，安裝配置軟件PMG-123。按照提示即可輕松完成安裝。雙擊桌面PMG-123快捷方式即可對PM-160進行配置。

（2）使用“DP主站組態配置方式”時，要先確定PM-160 的數碼管是否顯示“-P”，如果顯示“-P”則表示網關已經在“DP主站組態配置方式”狀態，直接在DP主站組態軟件中配置即可，不需對網關進行上下載配置操作；如果顯示“-U”，則需要將網關使用PMG-123下載一個“通過PROFIBUS主站的組態軟件設置”的配置，使網關進入“DP主站組態配置方式”狀態，然后再使用DP組態軟件做配置。

4、Step 4：連接串口設備

配置完成后，連接通信接口，RS232接口的接線方式同“連接PC”，RS485接口的接線如下圖：

圖3 串口RS485接線圖

RS485在點到多點通信時，為了防止信號的反射和干擾，需在線路的最遠兩端各接一個終端電阻，參數為120Ω 1/2W。

注：PM-160的RS485接口有終端電阻撥碼開關。

5、Step 5：連接PROFIBUS DP

建議使用標準的PROFIBUS DP連接器進行接線。PM-160的PROFIBUS DP接口引腳定義見本產品手冊3.4.2章節。

正常運行模式，PM-160面板上的數碼管會顯示PROFIBUS DP地址，該地址可以通過面板上的按鈕來改變，也可以通過PMG-123配置軟件來設置。

將GSD文件導入到您的PROFIBUS DP主站組態軟件（如TIA Portal）中，并進行設置（具體步驟見產品手冊附錄A）。

PBF狀態紅燈熄滅并且STA狀態綠燈閃爍表示PROFIBUS DP連接成功！

6、Step 6：調試

PM-160支持三種工作模式：Modbus主站、Modbus從站、通用模式。在這三種工作模式下，PM-160都具有調試功能，方便用戶調試Modbus/串口網絡數據通信?？焖龠B續按三次按鈕，可使PM-160進入調試模式，數碼管顯示“db”長亮。

注意：在“配置軟件配置方式”下，可以不連接DP主站進行調試；在“DP主站組態配置方式”下，只有當DP建立連接后調試功能可用，當DP未建立連接時調試功能不可用。

典型應用

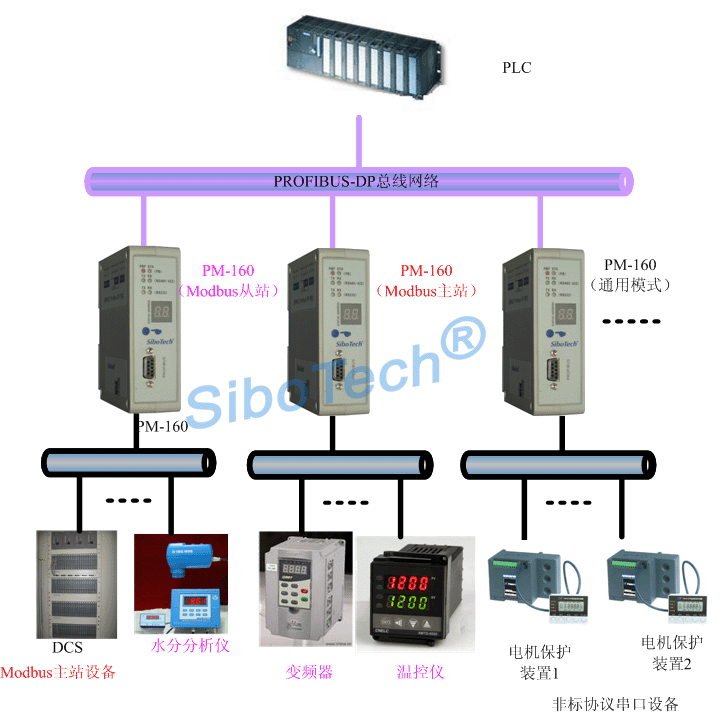

西門子S7系列PLC與現場設備（儀表）通訊解決方案

針對西門子S7系列的PLC，SiboTech智能、多功能、緊湊型通用串口/PROFIBUS-DP網關（PM-160）為建立西門子PLC與現場RS232/485/422設備的連接提供了理想解決方案：

PM-160能夠解決西門子PLC對現場各種RS232/485/422設備的實時監控，如：具有Modbus協議（或者用戶自定義非標協議）接口的變頻器、電機啟動保護裝置、智能高低壓電器、電量測量裝置、各種變送器、智能現場測量設備及儀表等等；PM-160也能夠解決現場DCS系統（Modbus主站設備）和PLC之間的實時傳輸。

測試指南

下載資料

文件	類型	發布時間	下載
中文產品手冊	說明書	2018.05.28
網關配置軟件	軟件	2018.05.28
GSD文件	GSD 文件	2018.05.28
