通用串口（一路隔離）/ PROFINET網關
型號：TS-181 V5.5 400 613 9938
基本說明：TS-181實現PROFINET與串口（Modbus/通用串口）的高效互通。作為PROFINET從站，支持西門子S7-200 SMART/300/400/1200/1500 全系列PLC以及具有PROFINET主站系統無縫對接。1個RS485和1個RS232串口，可分別配置為Modbus RTU/ASCII主/從站及自由口協議，便于與各類設備交互。使用TS-181，用戶可輕松連接最多4臺串口設備至PROFINET網絡，實現兩網間高效數據交換
添加到收藏夾
- 產品特點
- 技術特性
- 產品外觀
- 端口定義
- 數據交換
- 快速應用指南
- STEP7讀寫適配器
- EMC認證證書
- PROFIBUS DP認證證書
- PROFINET認證證書
- 典型應用
- 測試指南
- 開發套件
- 相關案例
- 下載資料
- 相關產品
- 以往版本
產品特點
| 1、可靠性與認證：支持PROFINET RT和IRT協議，通過PROFINET一致性認證，確保設備的可靠性和穩定性； |
| 2、大容量數據處理：PROFINET端具備強大的數據處理能力，最大支持1440字節的輸入和輸出，滿足大數據傳輸需求； |
| 3、安全的串口配置：RS-485接口增加終端電阻功能，通過撥動開關即可輕松設置； |
| 4、串口適配性增強：RS485串口端支持上下拉電阻，適配各種RS485串口設備； |
| 5、專業配置調試軟件：配備TS-123配置軟件，支持雙向數據監視、命令狀態字和控制字功能，提供高效控制方式； |
| 6、便捷的設備調試維護：具備一鍵還原功能，簡化設備的維護和調試過程； |
| 7、隔離電源：使用隔離型電源，抗干擾能力強； |
技術特性
| 1、TS-181在PROFINET一端為PROFINET從站，在串口端可以為Modbus主站或從站及自定義協議（視具體的協議而定）； |
| 2、支持標準的PROFINET RT和IRT協議，通過PROFINET一致性認證； |
| 3、兩個串口1個RS232和1個RS485，可同時作為通信口，連接串口設備總數量為4個，串口1為RS485單獨使用最多可連接4個設備； |
| 4、PROFINET支持的最多32個槽位，支持最大的輸入字節數為1440，最大的輸出字節數為1440（用戶可使用的長度受限于具體的PLC和通信模塊的PDU大小），輸入輸出字節數的長度可以通過TIA Portal或STEP7設定； |
| 5、終端電阻：RS-485接口增加終端電阻，通過撥動開關可設； |
| 6、有2個獨立光電隔離的串口，串口1支持RS485，串口2支持RS232； |
| 7、串口端支持的協議類型：Modbus主站、Modbus從站、自定義協議以及通用模式（接收式、問答式）； |
| 8、串口參數： ①工作方式：半雙工； ②波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2Kbps可選； ③數據位：7位、8位可選； ④校驗位：無、奇、偶、標志、空格可選； ⑤停止位：1、2位可選； |
| 9、Modbus主站： ①功能碼：01H、02H、03H、04H、05H、06H、0FH、10H號功能； ②格式：RTU格式和ASCII格式； ③功能：寫命令連續輸出、禁止輸出或逢變輸出、輸出一次的可選擇功能； ④每個子網最多可配置100條Modbus命令； ⑤支持自動降級，某從站設備斷電或者通信異常，不影響其它從站設備數據通信； ⑥支持I/O狀態字，監控Modbus讀寫命令狀態； ⑦支持控制字功能，開啟后可控制Modbus命令是否發送； |
| 10、Modbus從站： ①功能碼：01H、02H、03H、04H、05H、06H、0FH、10H號功能； ②格式：RTU格式和ASCII格式； |
| 11、供電：24VDC(9V ~ 30V)，250mA(24V DC)； |
| 12、隔離電源：串口 主數字電路 電源三方完全隔離，電源抗干擾能力強，安全性高； |
| 13、工作環境溫度：-20℃~60℃；工作環境濕度：5% to 95%(無凝露)； |
| 14、內置靜電防護：15KV ESD；通信端口隔離：3KV； |
| 15、機械尺寸：34mm（寬）×116mm（高）×107.4mm（深）； |
| 16、防護等級：IP20； |
快速應用指南
典型應用
測試指南
下載資料
| 文件 | 類型 | 發布時間 | 下載 |
| 中文產品手冊 | 說明書 | 2024.07.12 | |
| 網關配置軟件 | 軟件 | 2025.02.17 | |
| GSDML (適用于V5.X) | GSDML 文件 | 2024.07.12 | |
| GSDML （適用于V4.X和V3.X版本) | GSDML 文件 | 2024.07.12 | |
| TS-181博途組態錄屏 | 其他 | 2023.04.06 | |
| TS-181博途組態文檔 | 其他 | 2024.10.21 |
相關產品
| 產品型號 | 以太網協議 | 串口協議(RS485） | 串口數量 | 連接設備數量 （Modbus主站或通用模式問答式） |
| TS-180 | PROFINET | Modbus RTU/ASCII/自由口協議 | 3（3串口全為RS232或RS485） | 3RS232：一對一連接； RS485：理論上最大31臺； |
TS-181 | PROFINET | Modbus RTU/ASCII/自由口協議 | 2（串口1為RS485，串口2為RS232） | 串口1+串口2最大連接4臺； 串口1單獨最大連接4臺； |
TS-182 | PROFINET | Modbus RTU/ASCII/自由口協議 | 1（串口為RS485） | 最大連接4臺 |
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

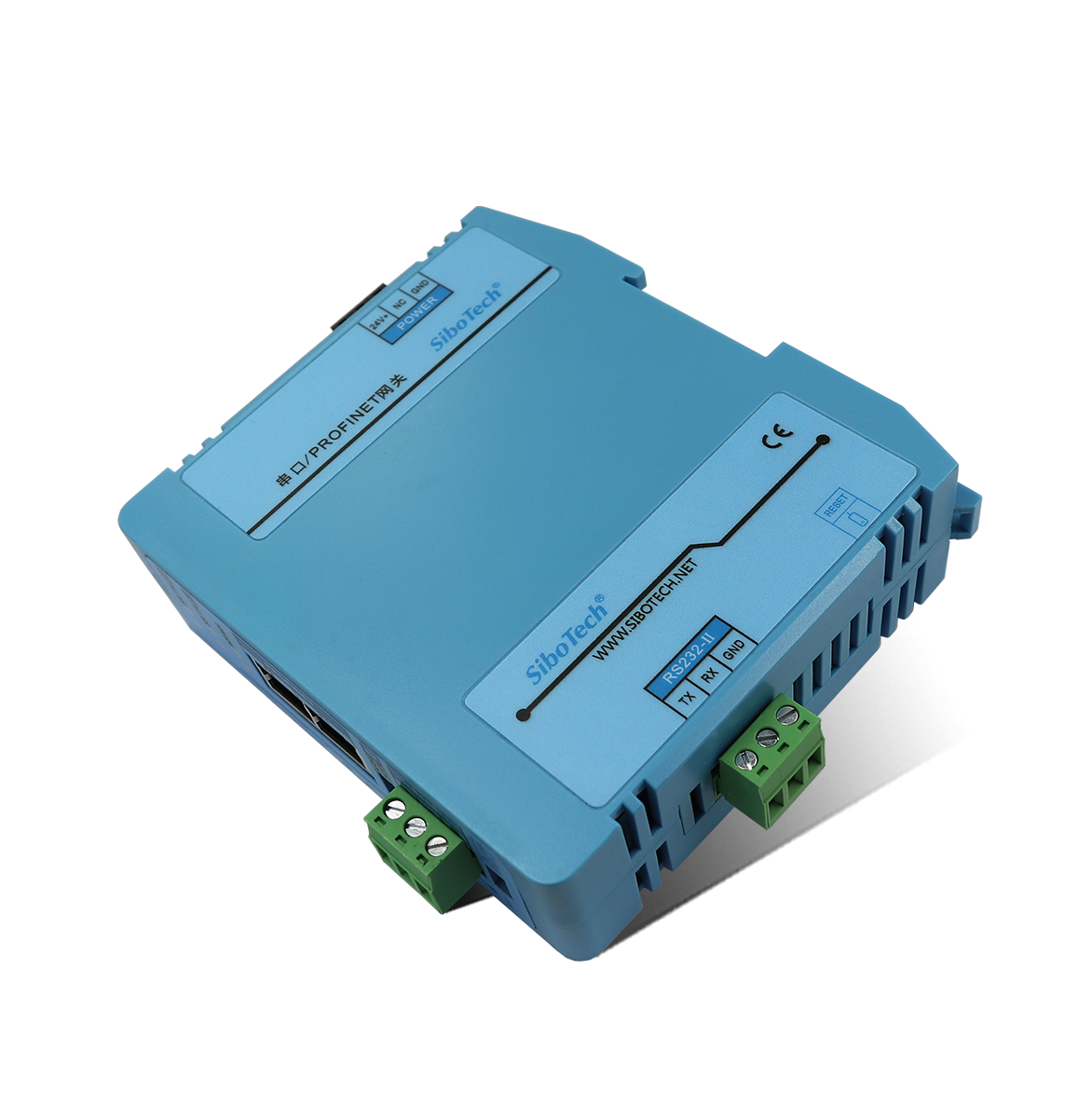

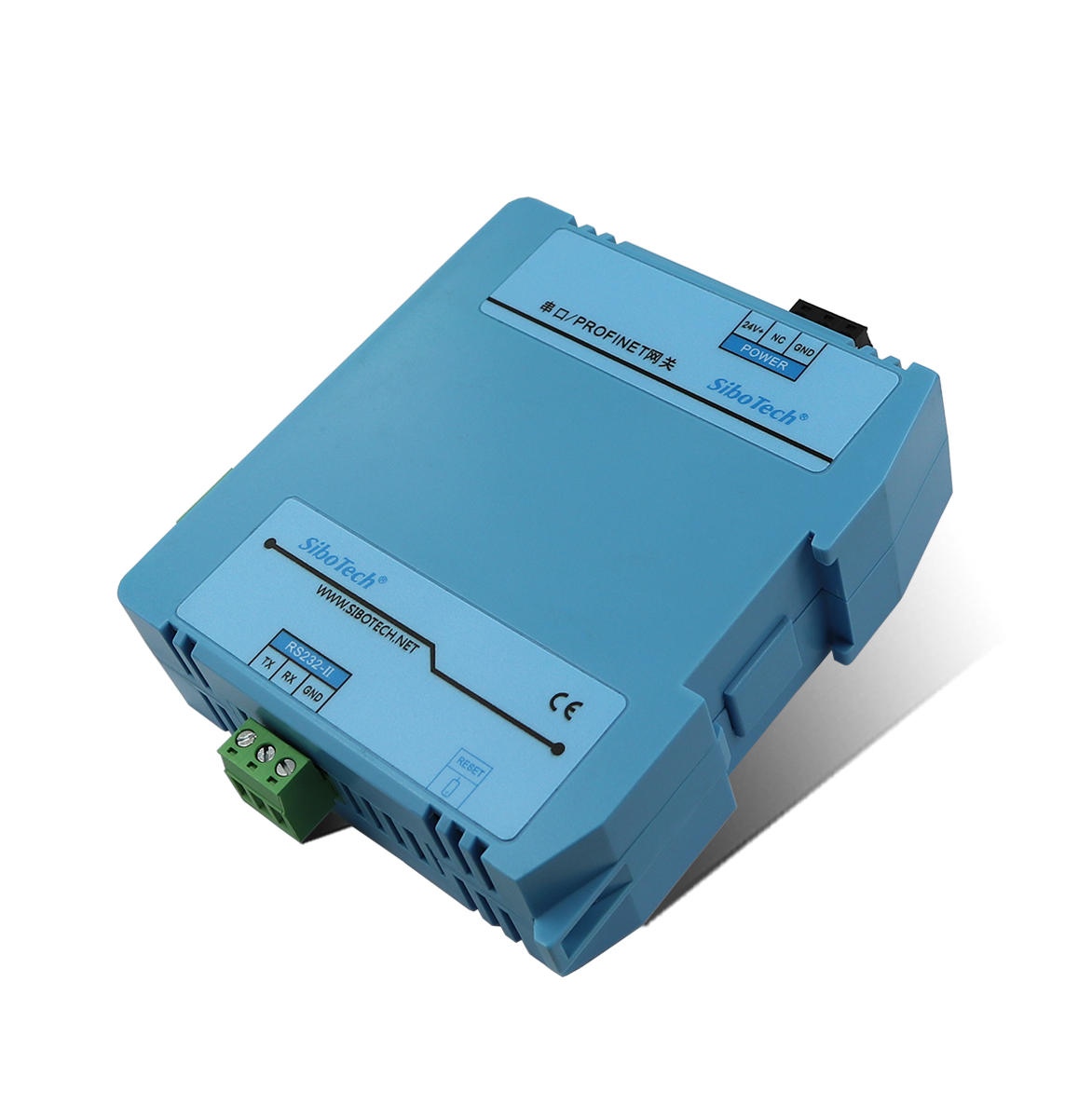

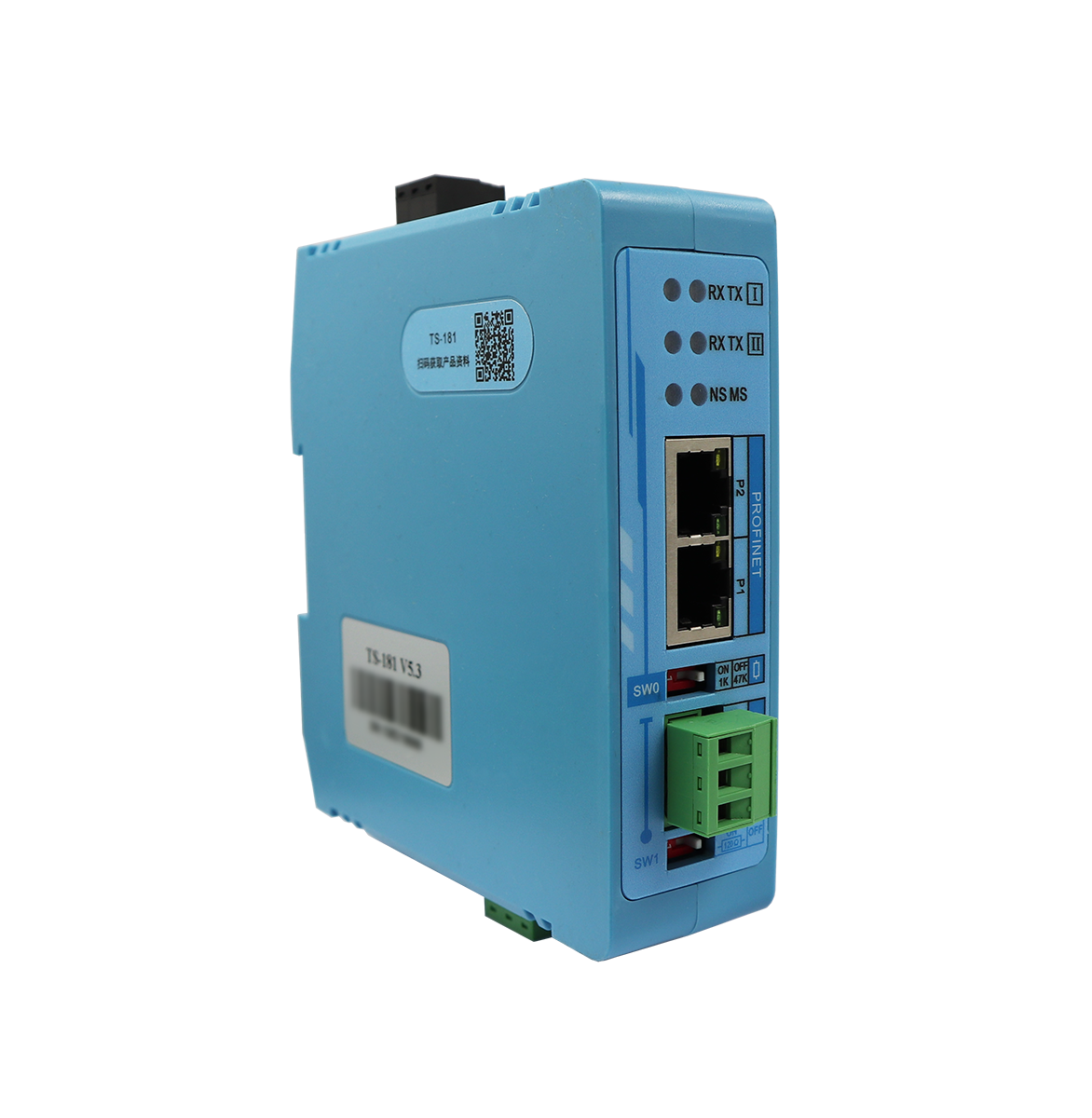

產品外觀
開發套件
相關案例
以往版本
| 產品版本 | 說明書 | 軟件 | GSDML | 全部下載 |
| TS-181 V4.6 | ||||
| TS-181 V3.2 | ||||
| TS-181 V2.0 | ||||
| TS-181 V1.1 |
