EtherNet IP /Modbus（通用串口）網關
型號：ENB-301MI V14 400 613 9938
基本說明：ENB-301MI網關通過EtherNet/IP協議與Modbus協議（或串口數據流）的相互轉換,可以將Modbus(或其它串行協議的)串口設備接EtherNet/IP網絡，并可輕松實現數據的雙向交換
添加到收藏夾
- 技術特性
- 產品規格
- 快速應用指南
- 典型應用
- 測試指南
- 硬件環境
- 軟件環境
- 開發板
- 相關案例
- 下載資料
- 產品外觀
- 相關產品
- 以往版本
技術特性
| 1、一個RS485或RS232接口獨立1KV光電隔離； |
| 2、單自適應以太網網口，IP地址沖突檢測； |
| 3、作為Modbus主站，支持01H、02H、03H、04H、05H、06H、0FH、10H功能碼，Modbus功能碼03H、04H、06H、 10H支持“字節交換”功能，便于用戶解決兩個網絡間數據MSB在先/LSB在先 的格式問題；具有Modbus網絡通信調試 功能； |
| 4、作為通用模式，支持字符超時、字符個數、分隔符控制方式，具有自動發送功能； |
| 5、冗余雙路電源輸入； |
| 6、簡單易用的配置軟件GT-123； |
| 7、支持ODVA標準EtherNet/IP通信協議從站接口； |
| 8、EtherNet/IP最大輸入輸出字節數： ①最大輸入字節數為492Bytes（若使用通用模式，最大輸入字節數為256Bytes）； ②最大輸出字節數為492Bytes（若使用通用模式，最大輸出字節數為256Bytes）； |
| 9、供電:24VDC(11V ～ 30V),90mA(24VDC)； |
| 10、工作環境溫度：-20℃ ～ 60 ℃，相對濕度5% ～ 95%（無凝露）； |
| 11、機械尺寸：40mm（寬）×125mm（高）×110mm（深）； |
| 12、安裝：35mm導軌； |
| 13、防護等級：IP20； |
| 14、測試標準：符合EMC測試標準； |
快速應用指南
典型應用
測試指南
下載資料
| 文件 | 類型 | 發布時間 | 下載 |
| 中文產品手冊 | 說明書 | 2019.05.30 | |
| 快速應用指南 | 說明書 | 2019.05.30 | |
| 網關配置軟件 | 軟件 | 2019.05.30 | |
| EDS文件 | EDS 文件 | 2019.05.30 |
相關產品
工業以太網串口網關
| 產品型號 | 以太網端的協議 | 串口協議 | 串口數量 | 網口數量 | 外型 |
| ES-301A | Modbus TCP | Modbus RTU/ASCII | 1 | 2 | 緊湊 |
| ES-302A/C | Modbus TCP | Modbus RTU/ASCII | 2 | 2 | 緊湊 |
| ENB-301MI | EtherNet IP | Modbus RTU/用戶設備協議 | 1 | 1 | 標準 |
| ENB-302MI | EtherNet IP | Modbus RTU | 2 | 1 | 標準 |
產品規格
硬件環境
軟件環境
開發板

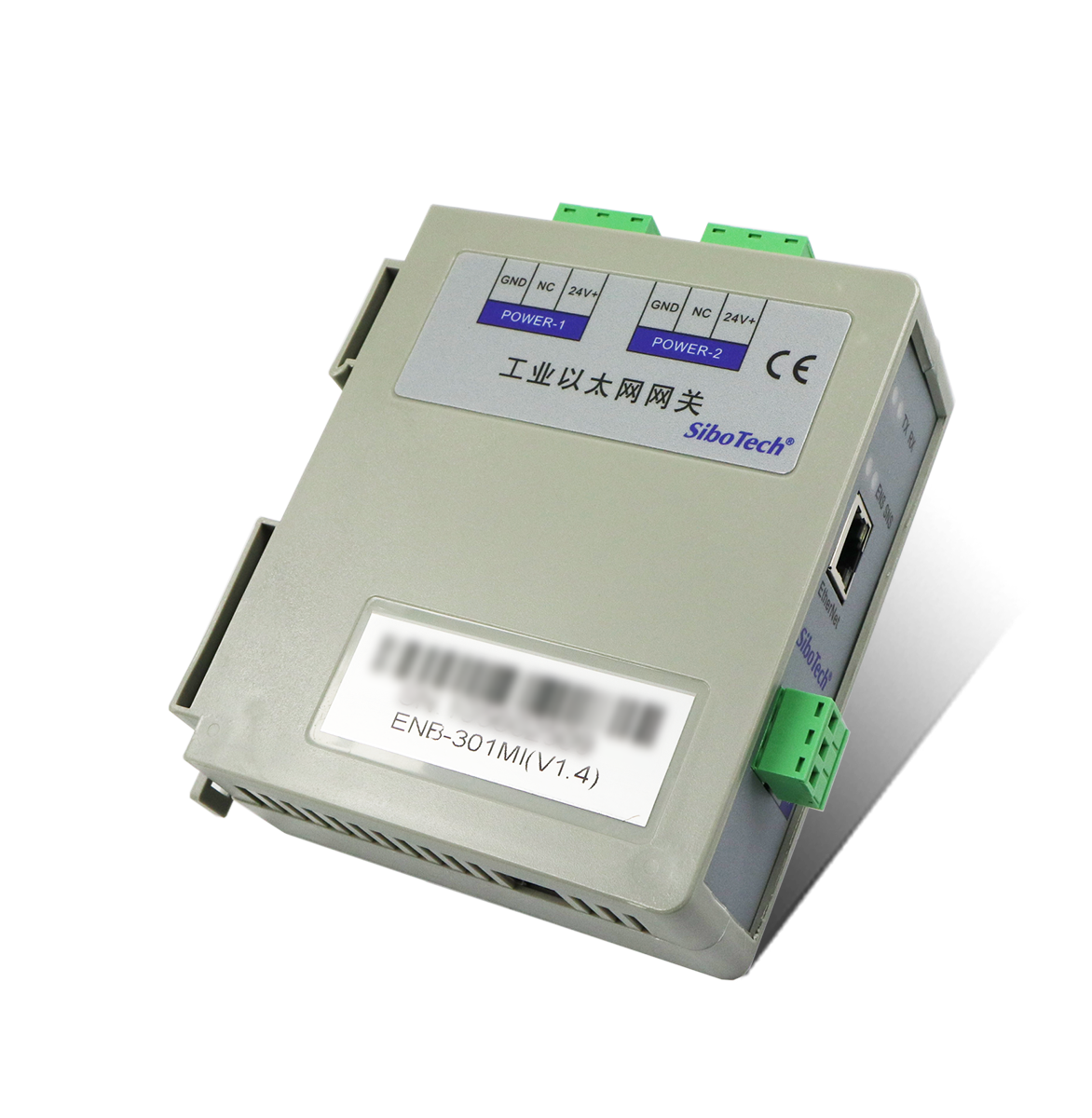

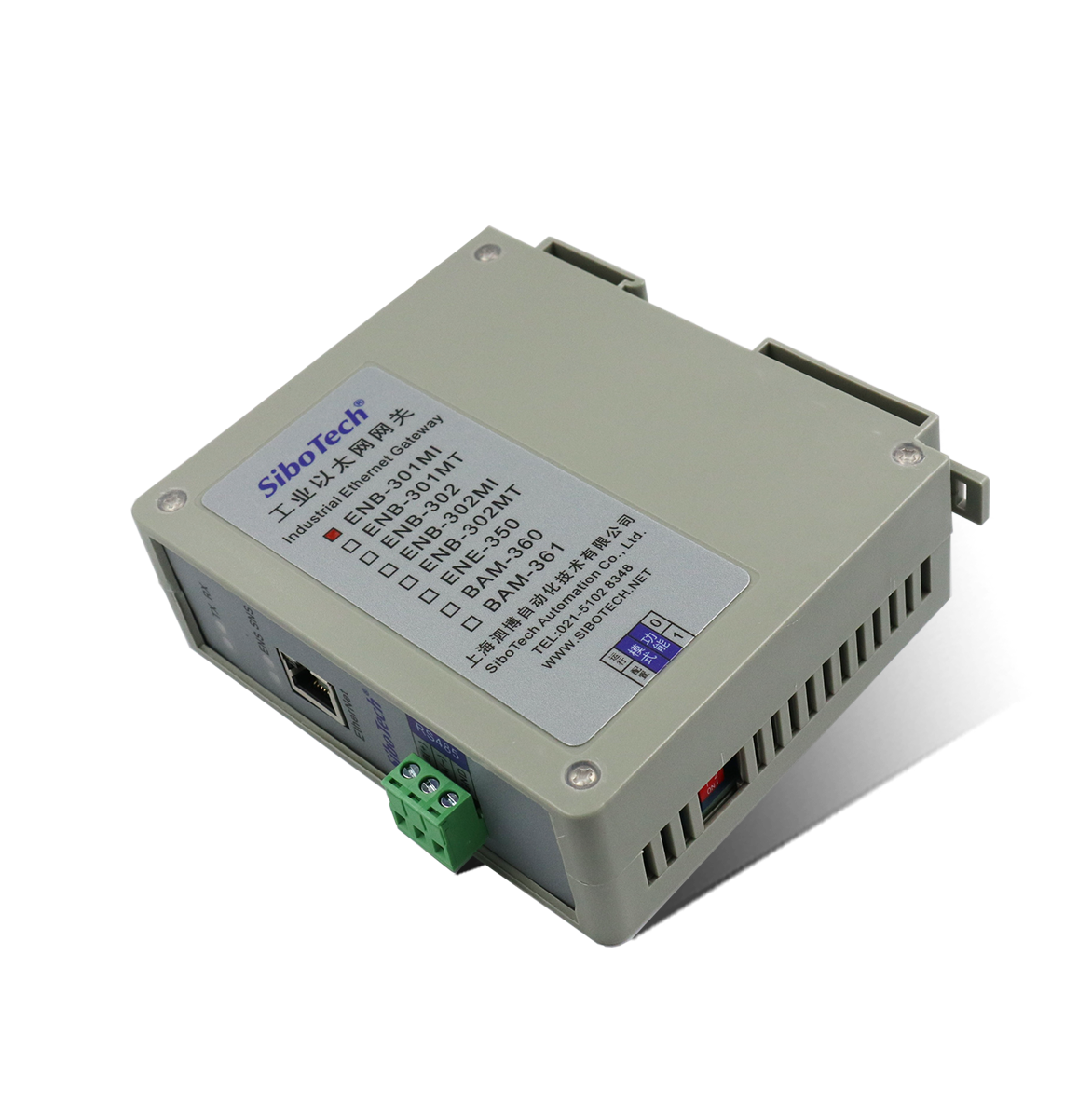

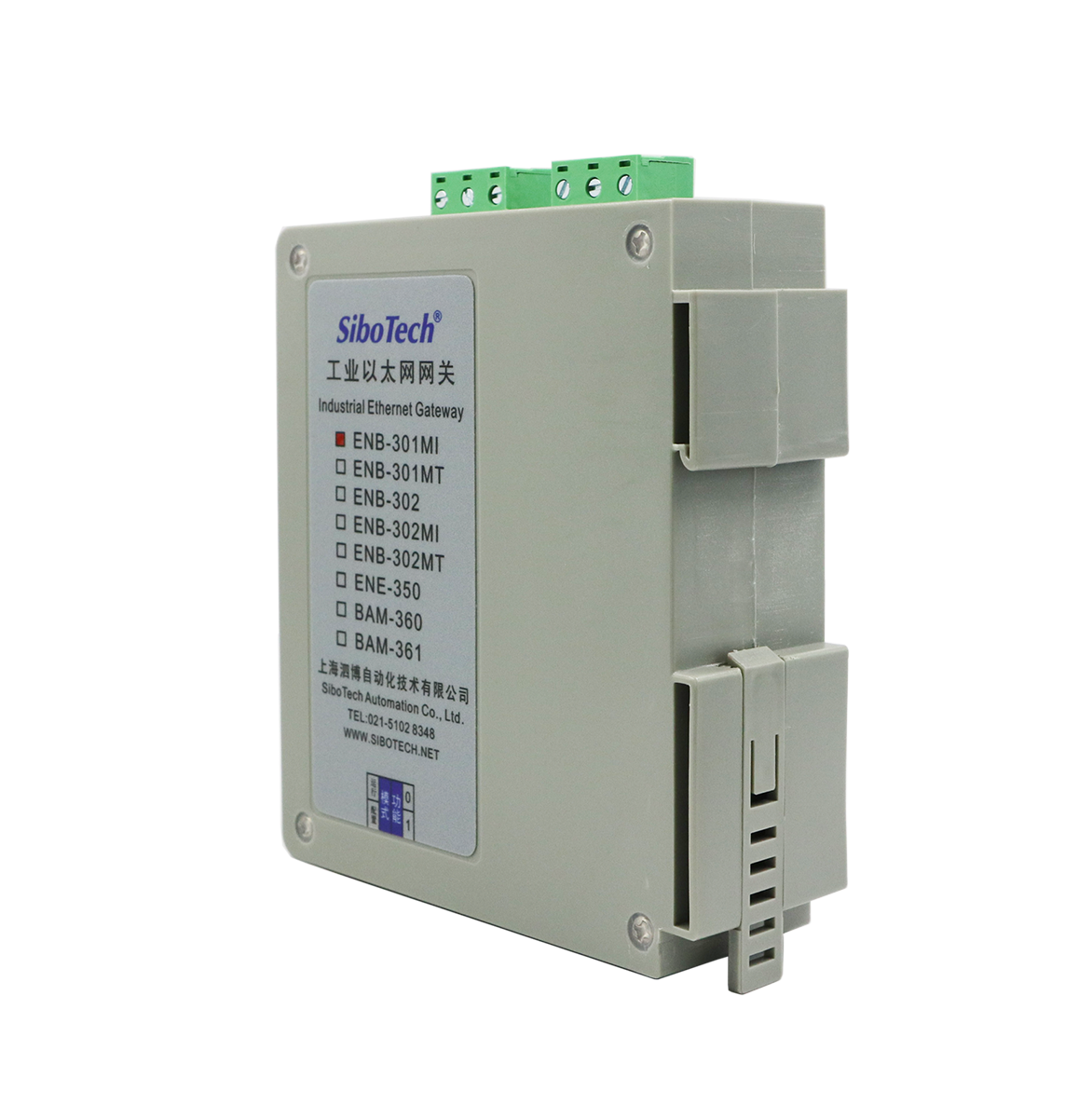

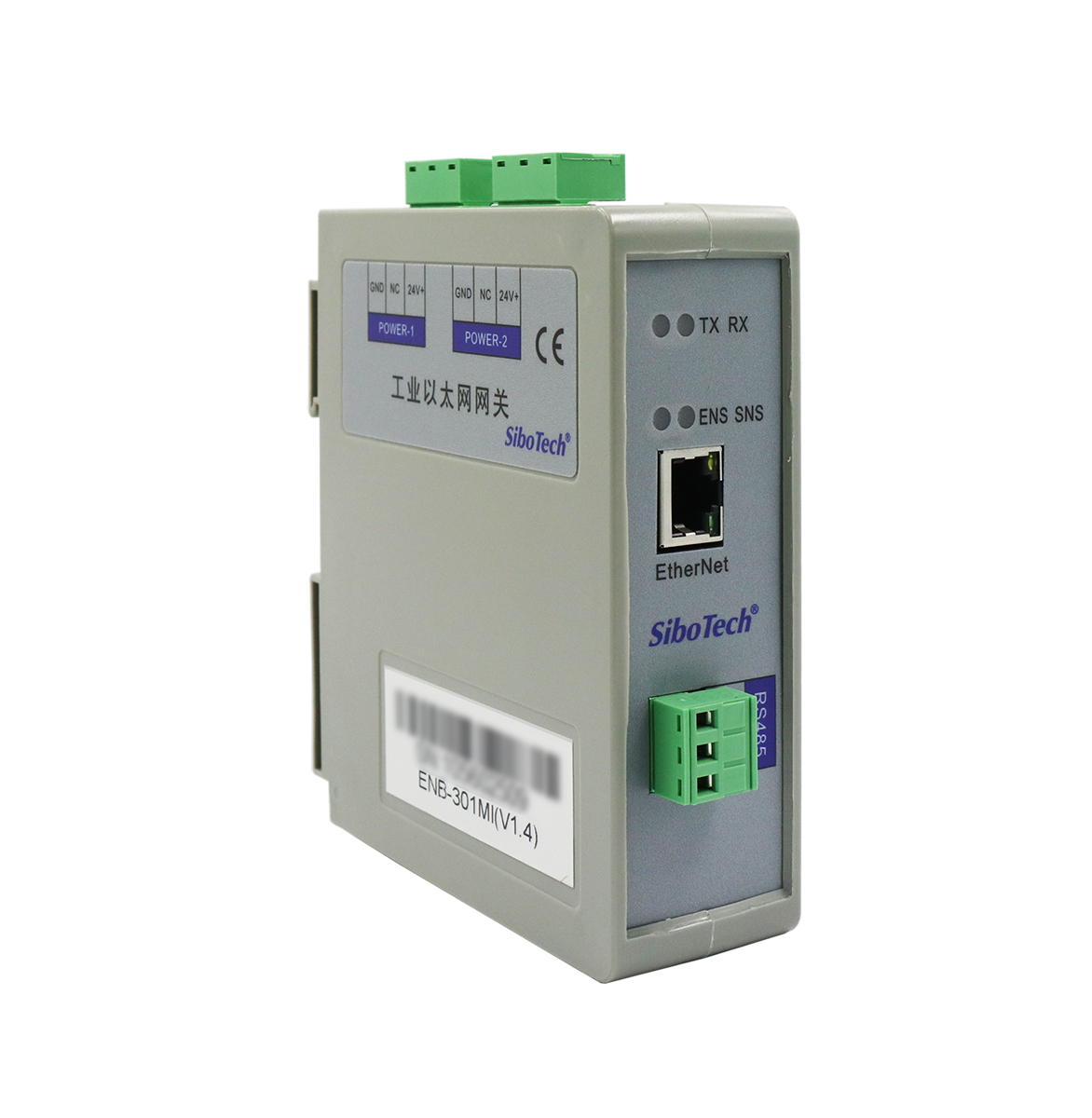

產品外觀
