CANopen / PROFIBUS DP網關
型號：PCO-150 V4.3 400 613 9938
基本說明：PCO-150在PROFIBUS DP端為從站，CANopen端既可以做主站也可以做從站。即可連接多個CANopen的設備到PROFIBUS DP主站
添加到收藏夾
- 產品特點
- 技術特性
- 產品外觀
- 端口定義
- 數據交換
- 快速應用指南
- STEP7讀寫適配器
- EMC認證證書
- PROFIBUS DP認證證書
- PROFINET認證證書
- 典型應用
- 測試指南
- 開發套件
- 相關案例
- 下載資料
- 相關產品
- 以往版本
產品特點
| 1、 當作為CANopen主站時，PCO-150支持由PROFIBUS DP主站來控制CANopen從站運行狀態； |
| 2、 當作為CANopen從站時，PCO-150支持CANopen主站通過SDO訪問錯誤寄存器來判斷PROFIBUS DP網絡的通信狀態，支持CANopen主站通過SDO來訪問PROFIBUS DP的輸入輸出緩沖區，支持CANopen主站發送Reset node、Reset Communication命令； |
| 3、 支持1路CANopen接口； |
| 4、 CANopen接口和PROFIBUS DP接口采用1KV光電隔離； |
| 5、 PROFIBUS 輸入/輸出數量可自由設定，最大PROFIBUS輸入/輸出： Max Input Bytes+ Max Output Bytes ≤488 Bytes； Max Input Bytes ≤244 Bytes； Max Output Bytes ≤244 Bytes； |
| 6、自帶免費配置軟件PC-123，配置簡單； |
技術特性
| 1、CANopen接口支持：50kbps，100kbps，125kbps， 250kbps， 500kbps， 1Mbps， PROFIBUS DP接口支持最大12M波特率，波特率自適應； |
| 2、CAN工作方式：本CAN接口支持CAN2.0A協議； |
| 3、符合CANopen 行規 DS-301 V4.02和CiA Draft Recommendation 303, 支持CANopen協議的最多8個字節的TPDO、最多8個字節的RPDO、快速Download SDO和快速Upload SDO； |
| 4、當作為CANopen主站時，支持CANopen從站節點可以帶多個TPDO和RPDO，且TPDO和RPDO可以采用默認的COBID，也可以用戶自定COBID；支持life Guard和Heartbeat功能；支持NMT功能；支持TPDO超時清零功能；RPDO支持逢變輸出和周期輸出2種模式；SDO的發送請求周期可以設置； |
| 5、當作為CANopen從站時，每個節點可以最多可以有42個TPDO和42個RPDO，TPDO和RPDO可以采用默認的COBID，也可以用戶自定COBID；RPDO超時清零功能和延時啟動功能；支持SDO對數據交換輸入輸出緩沖區的訪問，支持Heartbeat，不支持Guard life； |
| 6、工作環境溫度：-40 ℃ ～ 70 ℃，相對濕度5% ～ 95%（無凝露）； |
| 7、工作電源：直流24V（11V ～ 30V），消耗電流最大為90mA（24V）； |
| 8、機械尺寸：40mm（寬）×125mm（高）×110mm（深）； |
快速應用指南
典型應用
測試指南
下載資料
| 文件 | 類型 | 發布時間 | 下載 |
| 中文產品手冊 | 說明書 | 2021.09.16 | |
| Datasheet | Datasheet | 2021.09.16 | |
| 網關配置軟件 | 軟件 | 2021.09.16 | |
| GSD文件 | GSD 文件 | 2025.03.20 |
相關產品
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

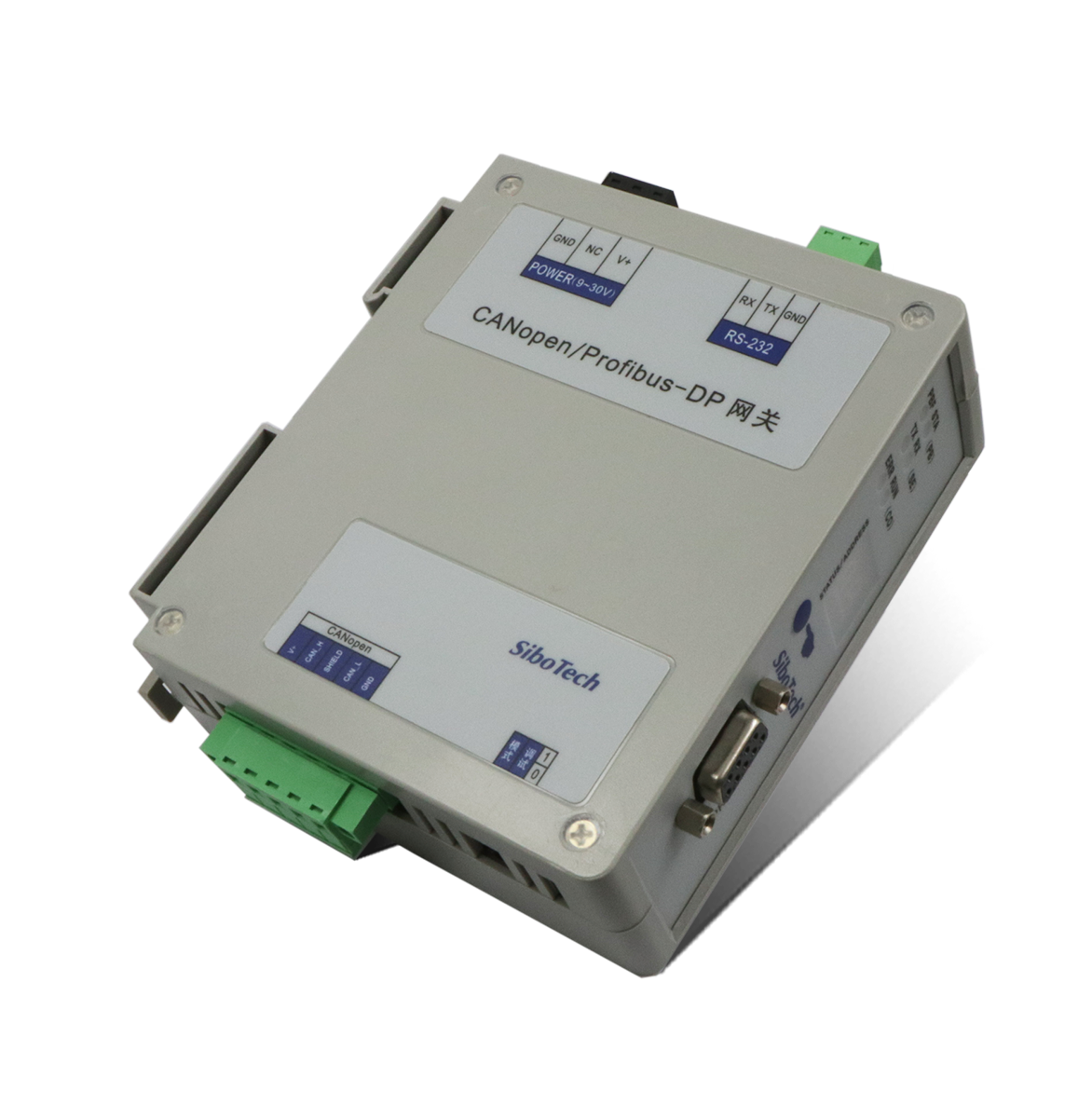

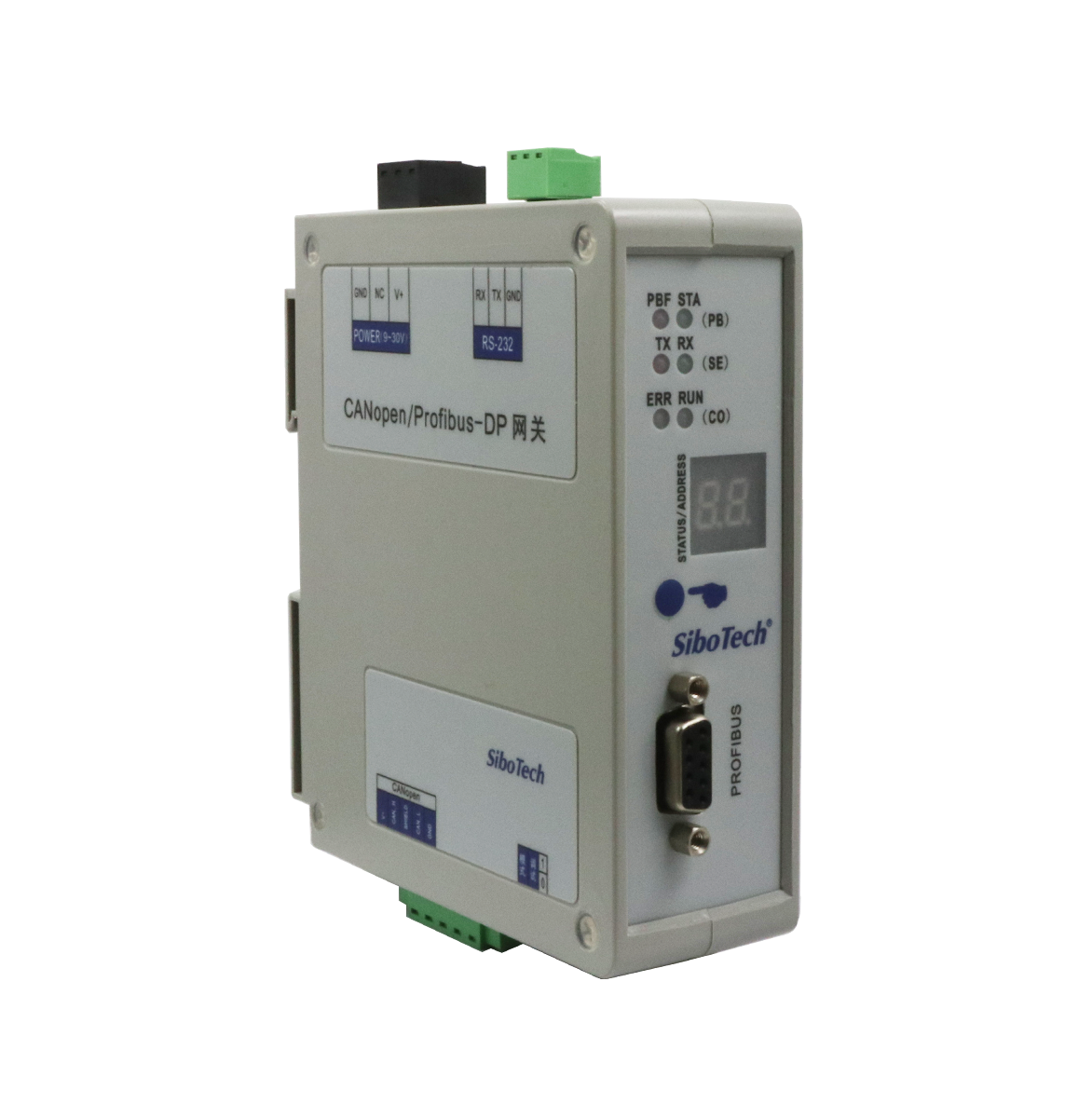

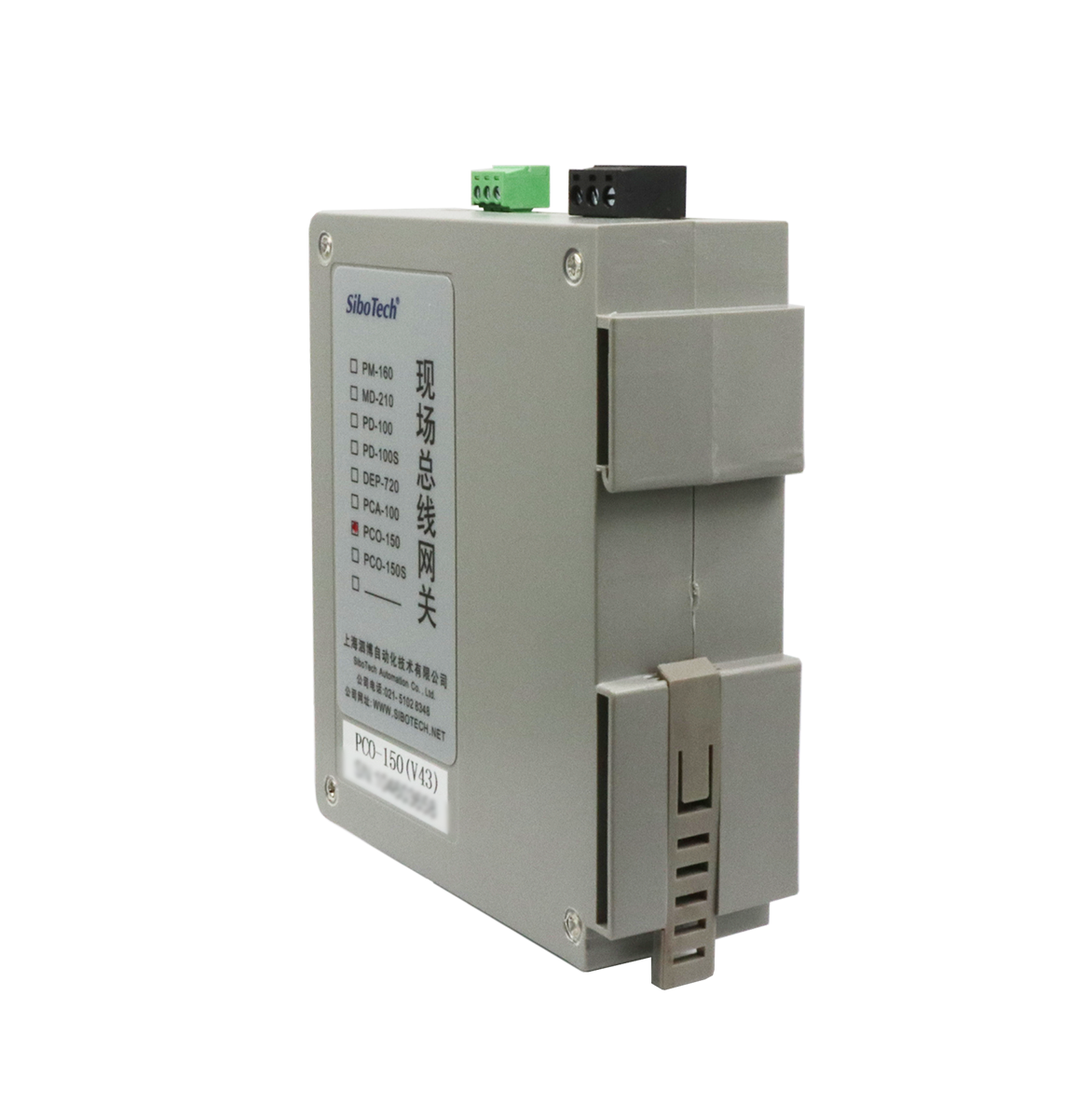

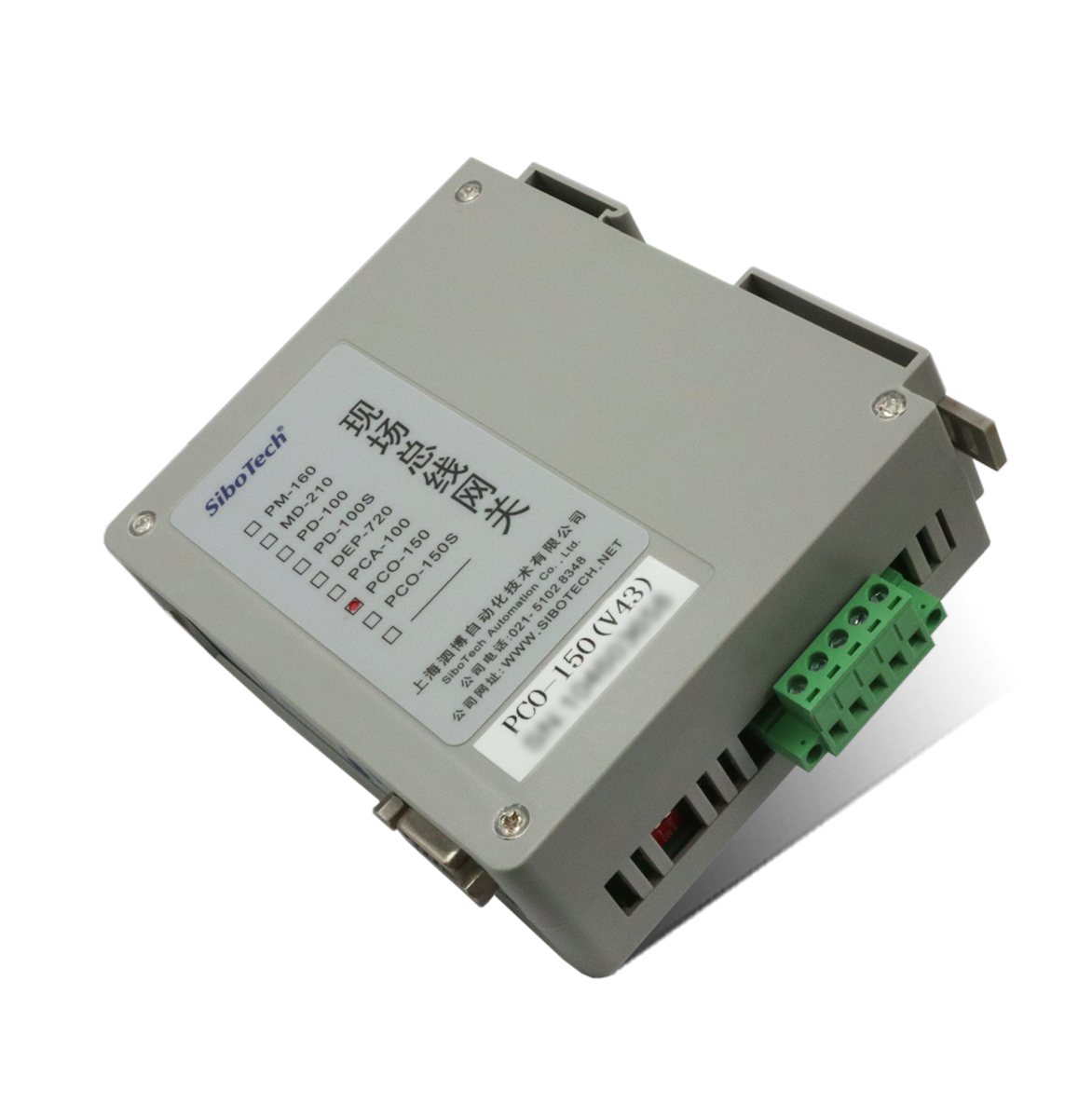

產品外觀
開發套件
相關案例
以往版本
| 產品版本 | 說明書 | Datasheet | 軟件 | EDS | GSD | GSDML | ESI | 全部下載 |
