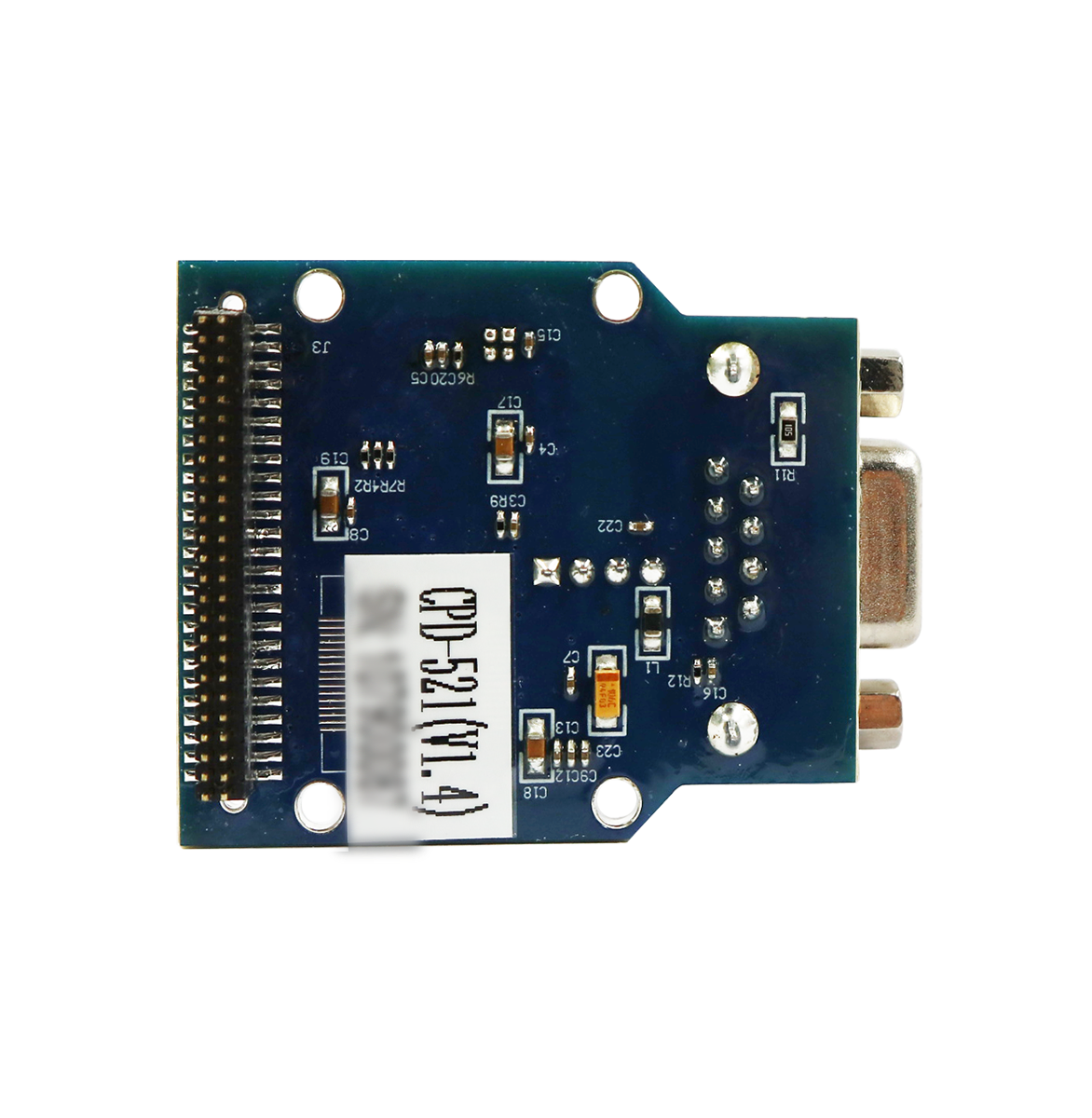

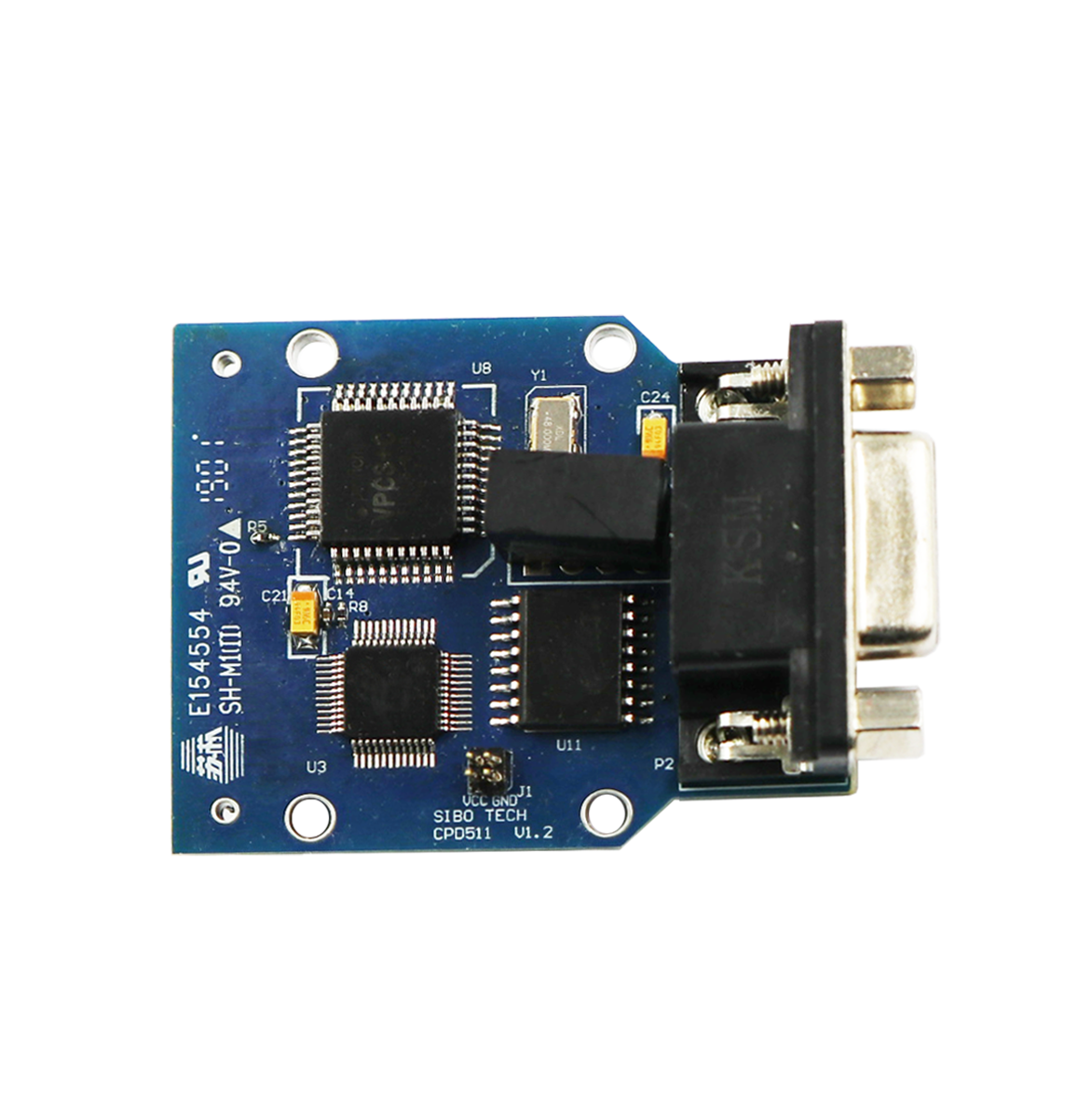

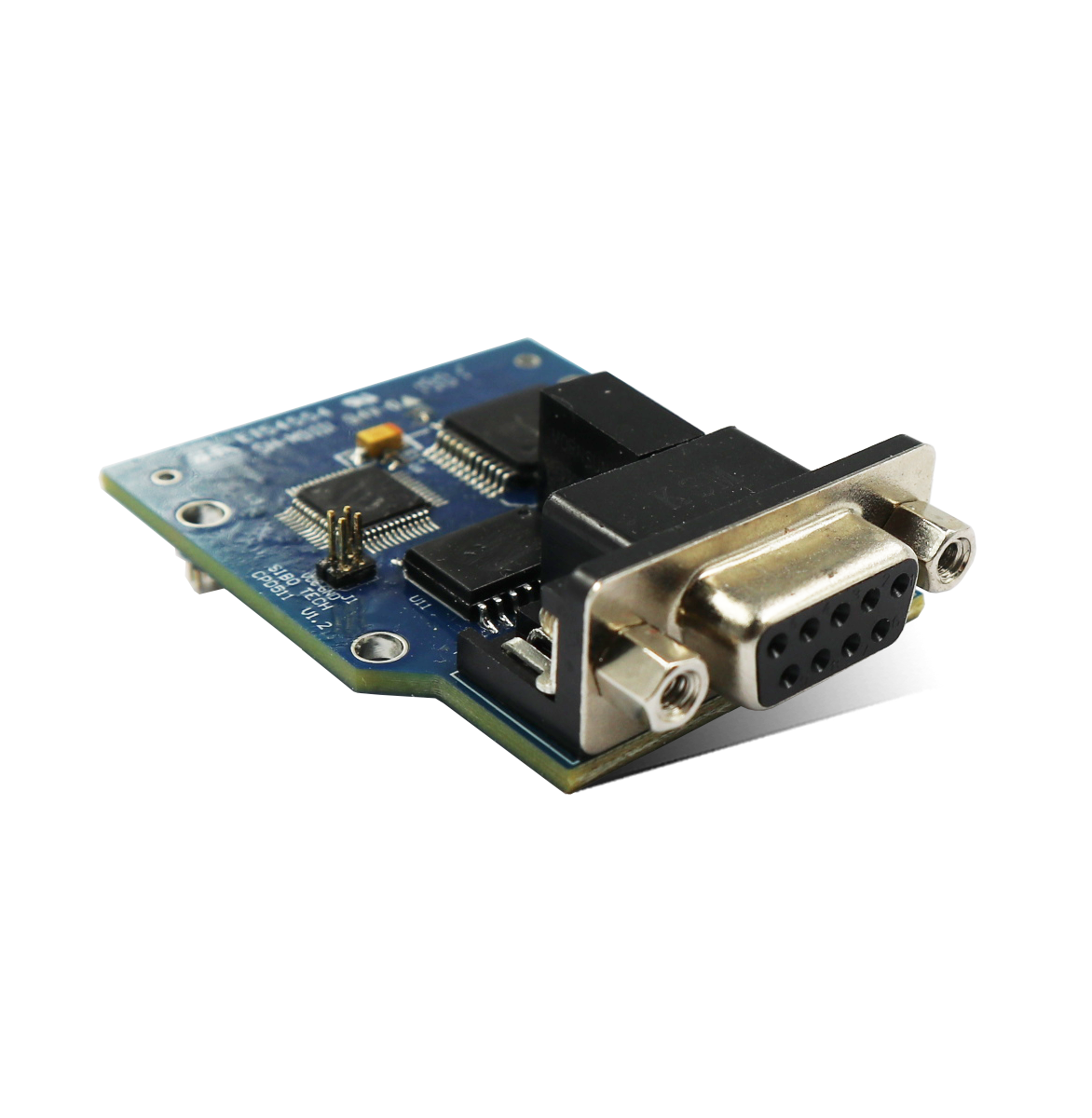

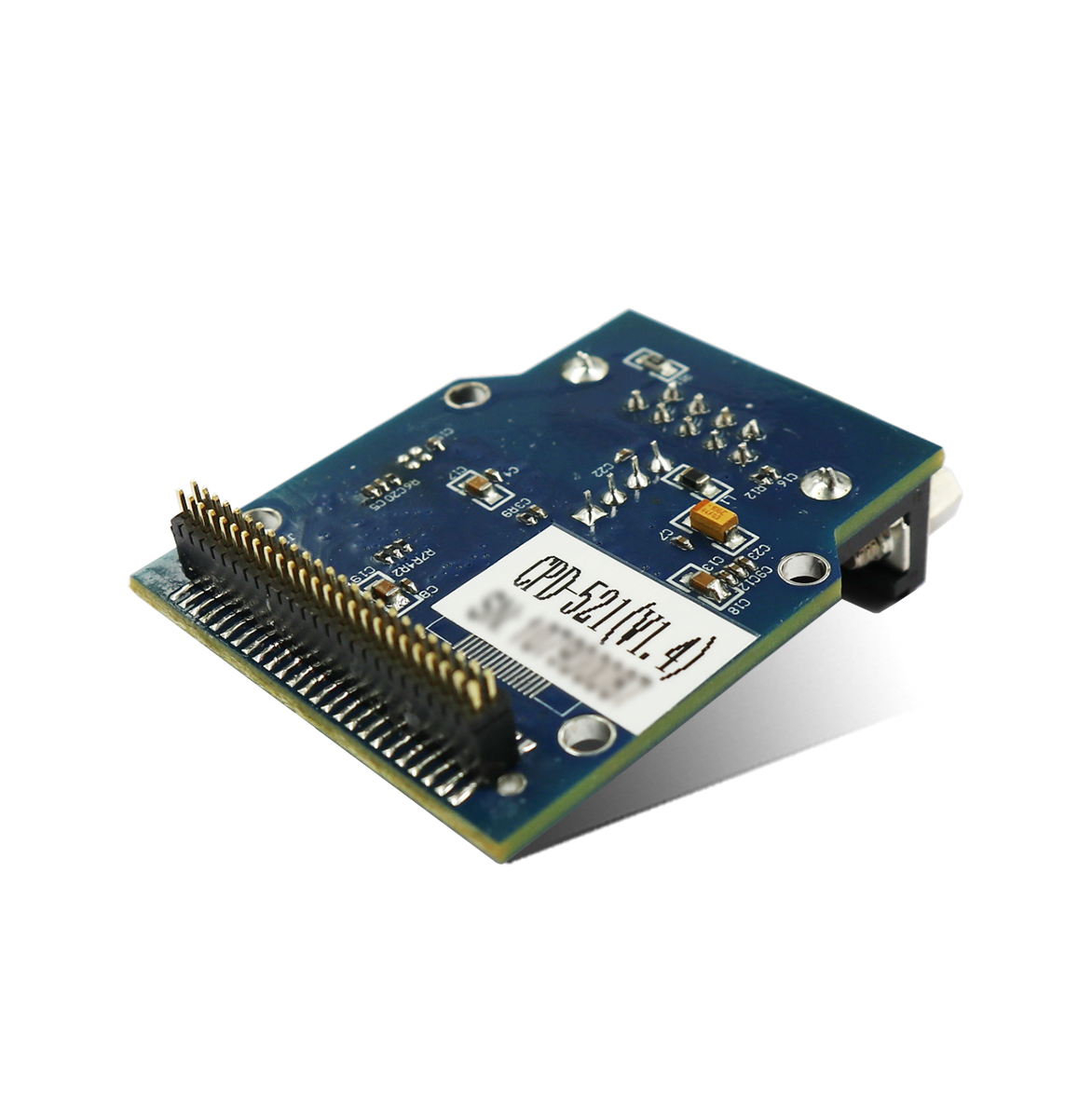

緊湊型嵌入式PROFIBUS模塊

型號：CPD-521 021-5102 8348

基本說明：嵌入式PROFIBUS模塊CPD-521是緊湊型嵌入式模塊系列產品中的一種。具有相同的嵌入式接口（硬件）和接口協議（Modbus協議）。用戶設備帶有Modbus接口的無需額外修改程序了解其他協議，只需修改硬件接口，即可讓設備擁有多種現場總線接口。

添加到收藏夾

技術特性

1、嵌入式模塊的現場總線端是PROFIBUS DPV1從站，兼容DPV0；
2、嵌入式接口為UART接口，通信協議支持Modbus RTU,Modbus ASCII以及通用串口報文；
3、PROFIBUS波特率自適應，范圍：9600～12Mbps；
4、I/O字節數，輸入字節數最大244字節，輸出字節數最大244字節；
5、PROFIBUS接口1KV隔離；
6、供電：3.3VDC，功耗700mW左右；
7、工作環境溫度：-20℃ ~ 60℃, 相對濕度：5% ~ 95%（無凝露）；
8、外形尺寸：49mm（長）×40mm（寬）×20mm（高）；

快速應用指南

典型應用

測試指南

下載資料

文件	類型	發布時間	下載
中文產品手冊	說明書	2019.03.12
PROFIBUS DP主站配置說明	說明書	2019.03.12

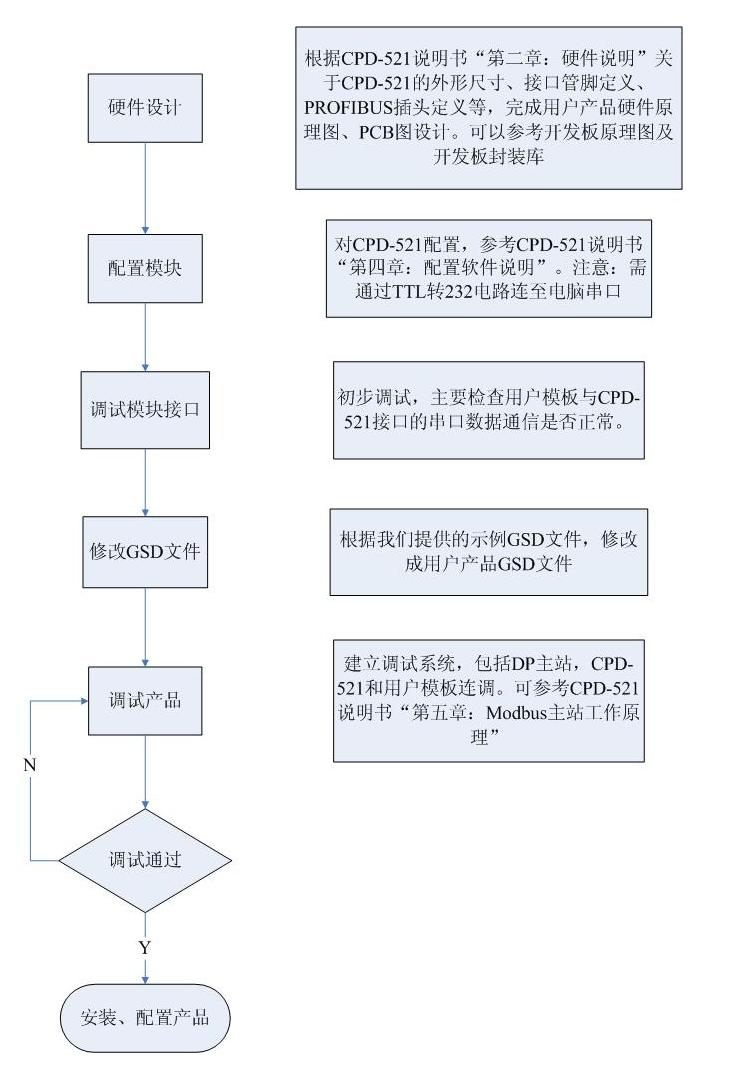

開發步驟	其他	2019.03.12
開發板封裝庫	其他	2019.03.12

產品規格

硬件環境

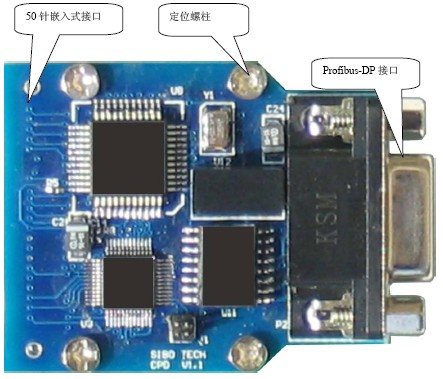

產品外觀：

此圖僅供參考，具體以實物為準。

使用專用配置軟件CPD-123設置Uart參數、Modbus參數和Modbus命令。

軟件環境

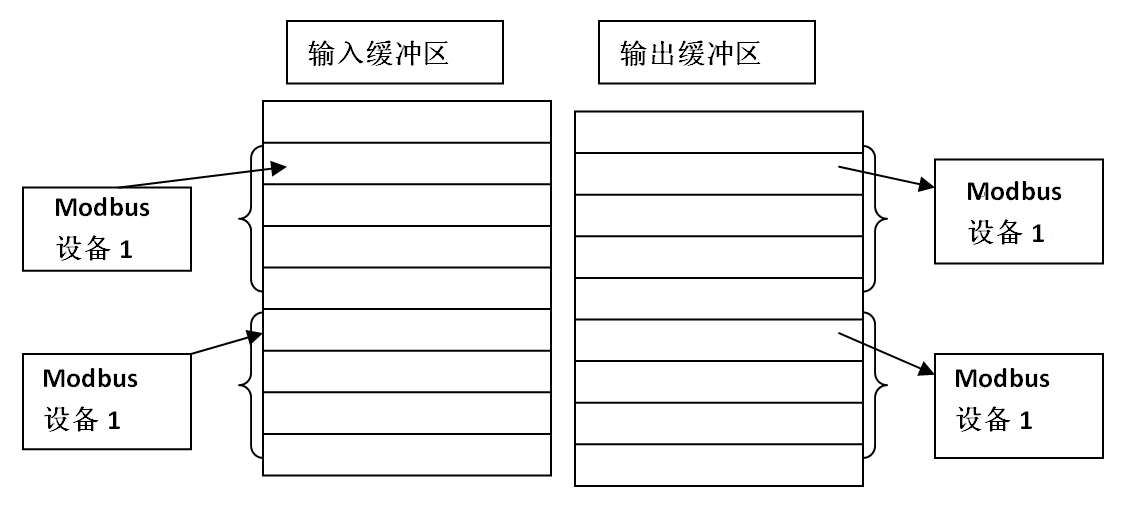

CPD-521的Modbus和PROFIBUS之間的數據轉換通過“映射”關系來建立。在CPD-521中有兩塊數據緩沖區，一塊是PROFIBUS網絡輸入緩沖區，另一塊是PROFIBUS網絡輸出緩沖區。Modbus讀取命令將讀取的數據寫入到網絡輸入緩沖區，供PROFIBUS網絡讀取。Modbus寫寄存器類的命令從網絡輸出緩沖區取數據，通過寫命令輸出到相應的Modbus設備。

用戶可以配置48條命令，每條命令可以一條Modbus命令讀取一組連續的Modbus寄存器。

開發板

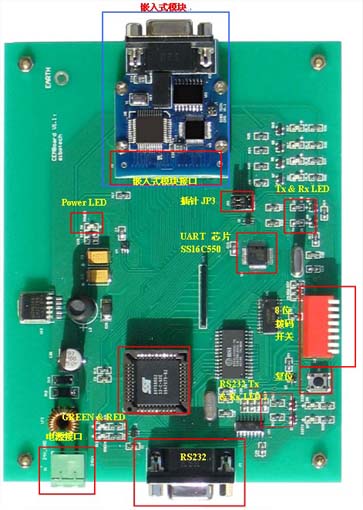

開發板：

CEMBoard是為緊湊型嵌入式模塊系列產品設計的開發板。緊湊型嵌入式模塊系列產品具有相同的封裝、相同的嵌入式接口，用戶只需開發一次硬件和軟件，即可讓設備擁有多種現場總線和工業以太網接口。節省開發時間和開發費用。
