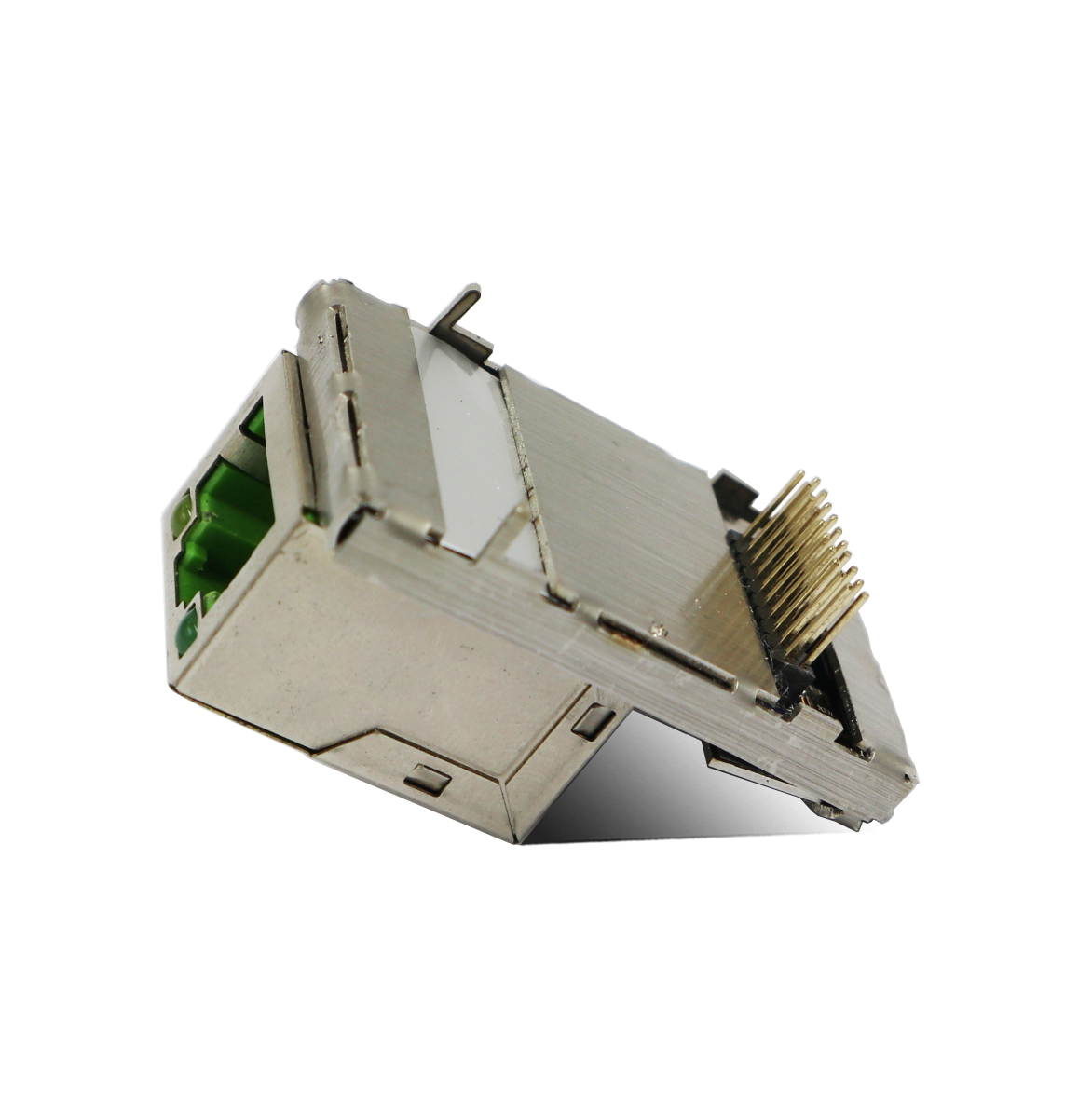

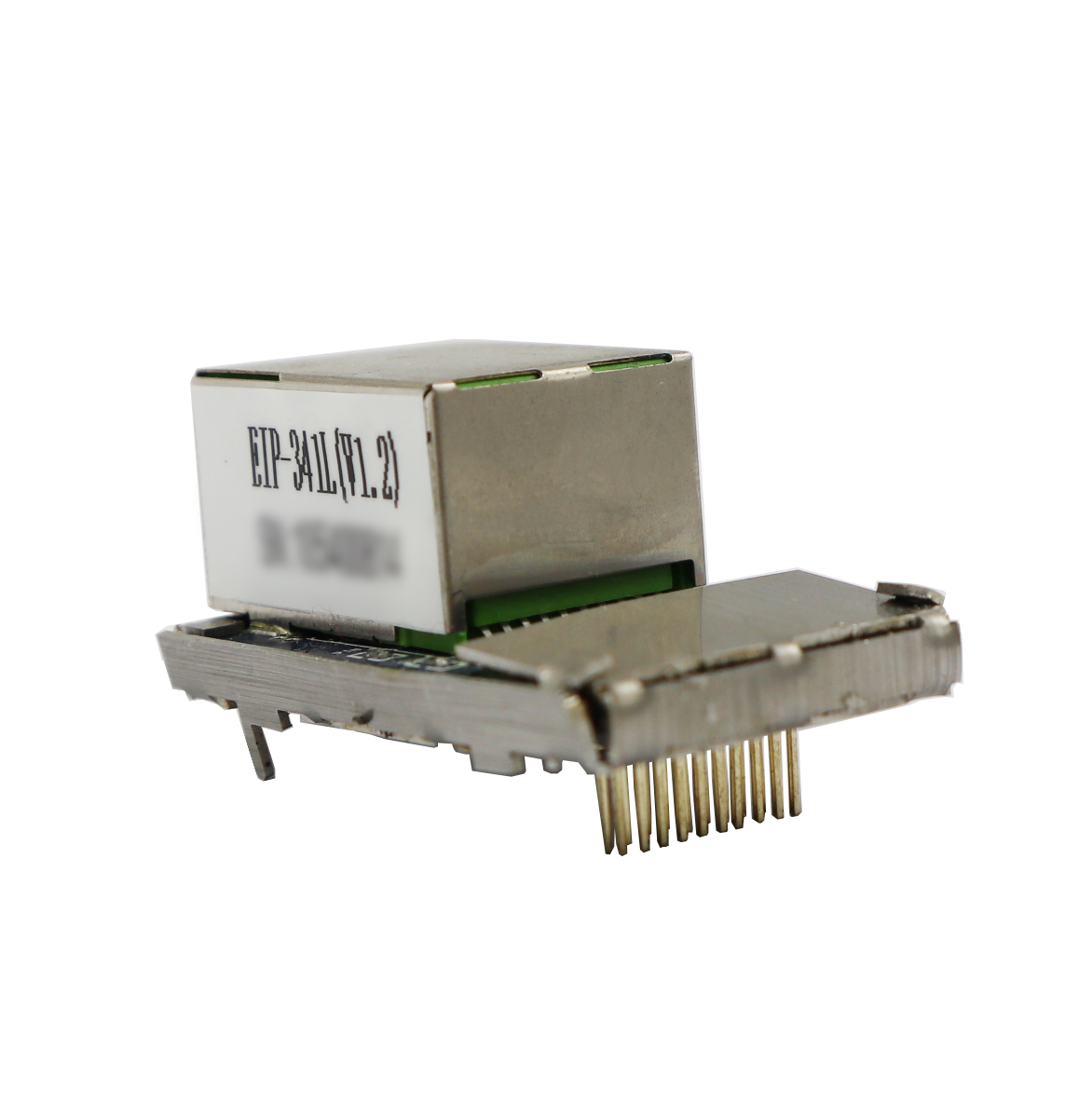

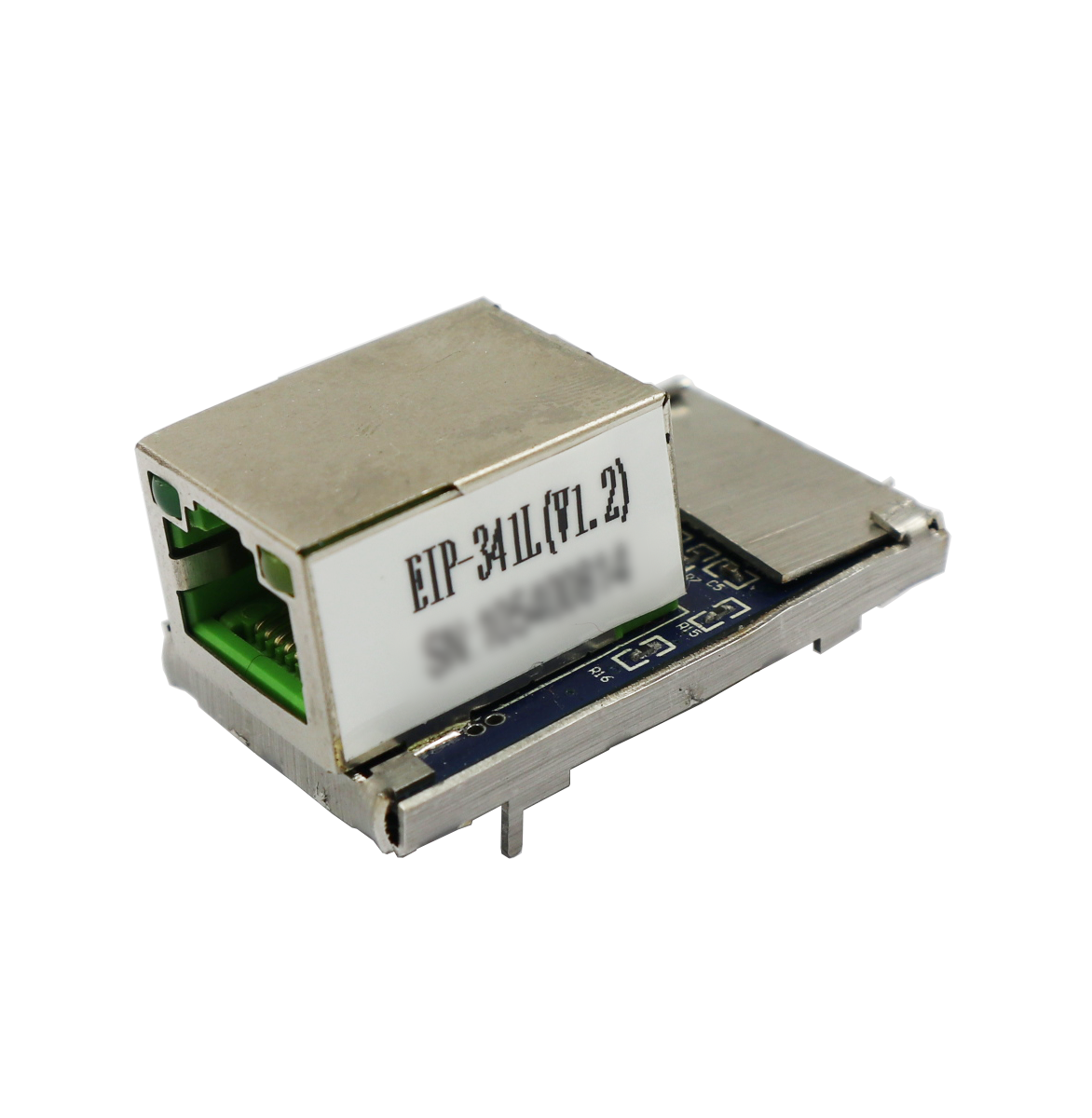

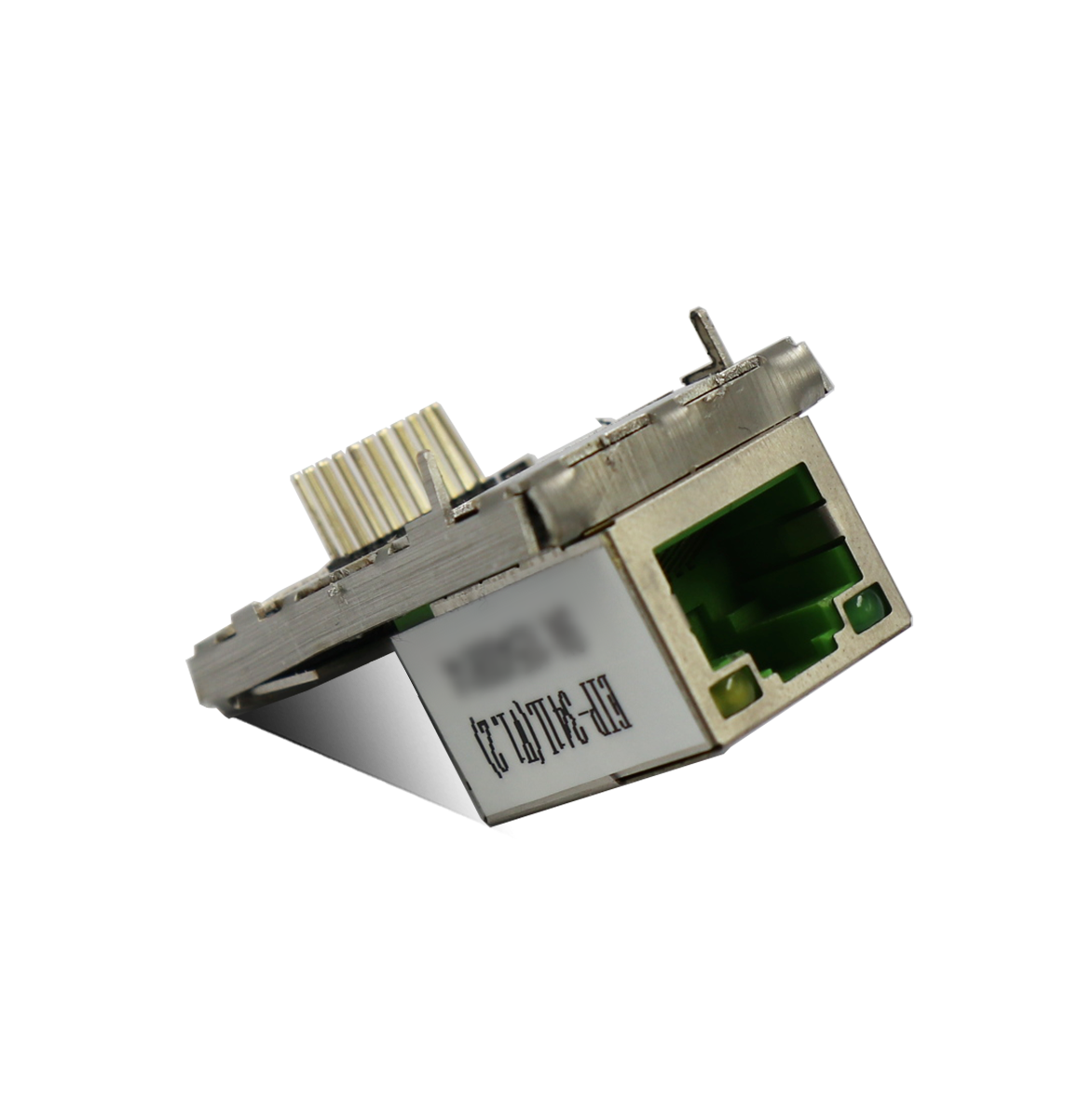

嵌入式EtherNet IP模塊

型號：EIP-341L V14 021-5102 8348

基本說明：EIP-341L是一款嵌入式EtherNet/IP模塊，用戶設備可通過串口（UART） 與該產品通信，從而實現以太網EtherNet/IP協議與用戶設備的連接。實現用戶設備與AB PLC、OMRON PLC的無縫對接。

添加到收藏夾
產品特點
1、開發周期短：用戶不需要了解太多EtherNet/IP開發技術，即可在短時間內開 發出具有EtherNet/IP接口的產品；
2、應用簡單：用戶產品的CPU通過UART接口向模塊讀/寫輸入/輸出數據，模塊 自動轉換成EtherNet/IP協議與主站通信；
3、功能強大，多種設置方式，可通過配置軟件配置參數，也可通過串口發送報文 設置；
技術特性
1、支持ODVA標準EtherNet/IP通信協議；
2、EIP-341L具有一個以太網和一個UART接口（包含在20針接插件中），可實現EtherNet/IP數據與串口數據的轉換；
3、以太網10/100M自適應；
4、輸入輸出數據緩沖區大小可由用戶自行組態：
①輸入數據緩沖器最大為256字節；
②輸出數據緩沖器最大為256字節；
5、以太網一端作為EtherNet/IP服務器，能夠同時支持1個EtherNet/IP客戶端進行通信，數據更新速率最小為5ms；
6、串口是UART接口，半雙工，波特率支持2400、4800、9600、19200、38400、57600、115200、230400bps， 8位數據位，無奇偶校驗位，1位停止位；
7、串口采用較簡單的自定義協議，便于用戶實現串口通信；
8、供電：+3.3VDC（3.14 ～ 3.45V），190mA；
9、工作環境溫度：-40℃ ～ 85℃，濕度5% ～ 90%；
10、外形尺寸：37.2mm（長）×22.6mm(寬)×24.2mm（高）；
快速應用指南
典型應用
測試指南
下載資料
文件 類型 發布時間 下載
中文產品手冊 說明書 2023.08.01
網關配置軟件 軟件 2022.12.19
相關測試軟件 軟件 2021.06.09
EDS文件 EDS 文件 2021.06.09
