Modbus TCP / PROFIBUS DP網關
型號：EP-321MP V4.4 400 613 9938
基本說明：EP-321MP網關產品為用戶提供快速便捷的連接ModbusTCP設備到PROFIBUS DP網絡的解決方案
添加到收藏夾
- 技術特性
- 產品規格
- 快速應用指南
- 典型應用
- 測試指南
- 硬件環境
- 軟件環境
- 開發板
- 相關案例
- 下載資料
- 產品外觀
- 相關產品
- 以往版本
技術特性
| 1、支持PROFIBUS DP協議，符合；JB/T 10308.3-2001: 測量和控制數字?jǐn)?shù)據通信工業控制系統用現場總線第3部分：PROFIBUS規范； |
| 2、PROFIBUS DP從站，波特率自適應，最大波特率12M； |
| 3、PROFIBUS DP輸入數據最大為244字節，輸出數據最大為244字節，輸入+輸出數據最大為488字節； |
| 4、網關作為Modbus TCP主站，最多可支持訪問36個不同IP或不同單元標識符的Modbus TCP服務器； |
| 5、網關作為Modbus TCP主站，支持功能碼：01H、02H、03H、04H、05H、06H、0FH、10H； |
| 6、網關作為Modbus TCP從站，最多可支持36個TCP連接； |
| 7、網關作為Modbus TCP從站，支持功能碼：03H、04H、06H、10H； |
| 8、PROFIBUS接口1KV光電隔離； |
| 9、供電：24VDC（11V～30V），120mA（24V DC）； |
| 10、工作環境溫度：-40℃ ～ 70 ℃，相對濕度5% ～95%（無凝露）； |
| 11、機械尺寸：34mm（寬）×116mm（高）×107.4mm（深）; |
| 12、安裝方式：35MM導軌安裝； |
| 13、防護等級IP20； |
| 14、測試標準：符合EMC測試標準； |
快速應用指南
典型應用
測試指南
下載資料
| 文件 | 類型 | 發布時間 | 下載 |
| 中文產品手冊 | 說明書 | 2022.09.26 | |
| 網關配置軟件 | 軟件 | 2025.06.19 | |
| GSD文件 | GSD 文件 | 2020.10.23 |
相關產品
以太網/ PROFIBUS DP網關選型指南
| 產品型號 | 以太網之上的應用協議 | PROFIBUS DP協議 |
| EP-321MP | Modbus TCP主/從 | PROFIBUS DP從站 |
| EPS-320IP | EtherNet/IP | PROFIBUS DP從站 |
產品規格
硬件環境
軟件環境
開發板

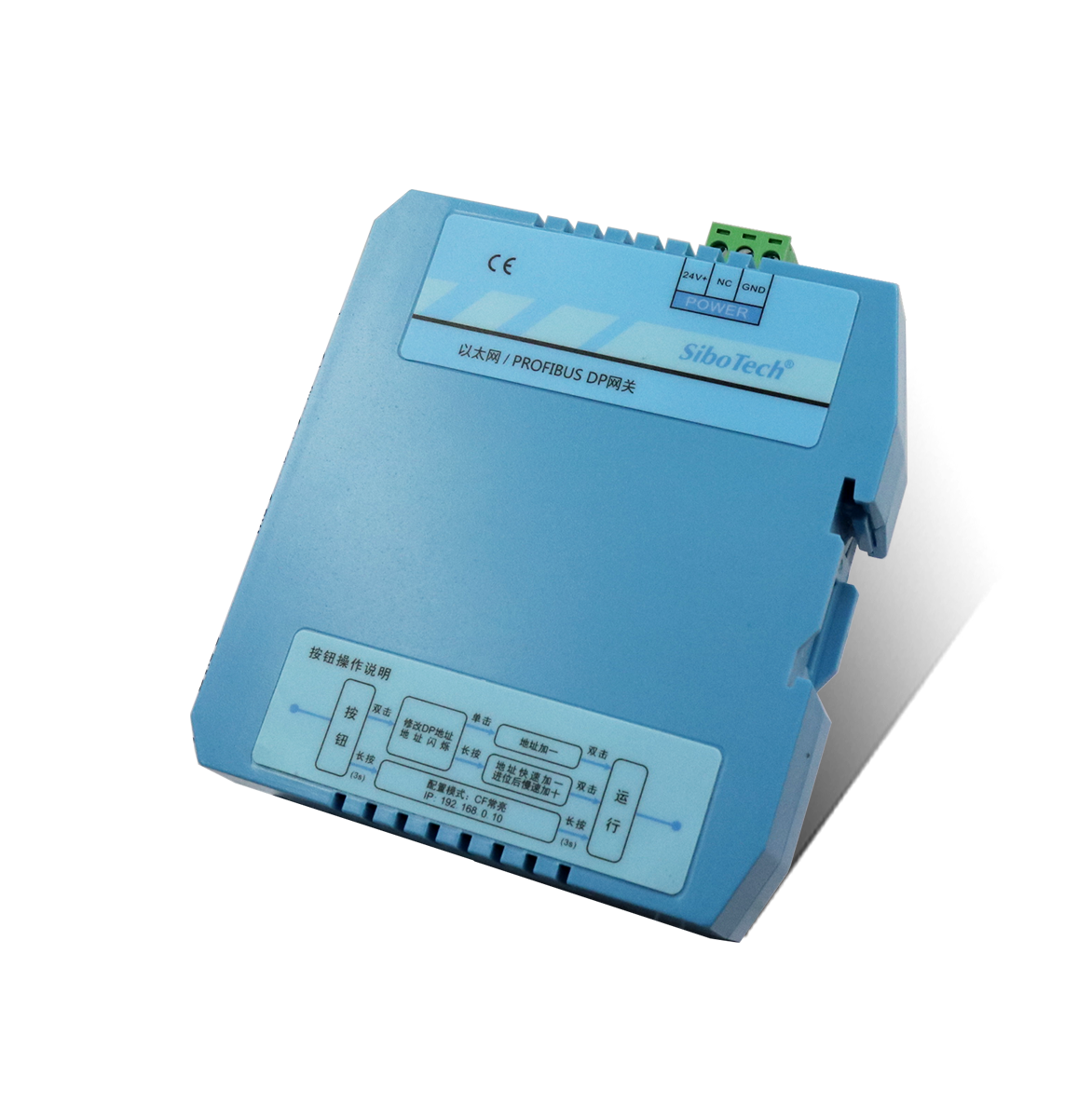

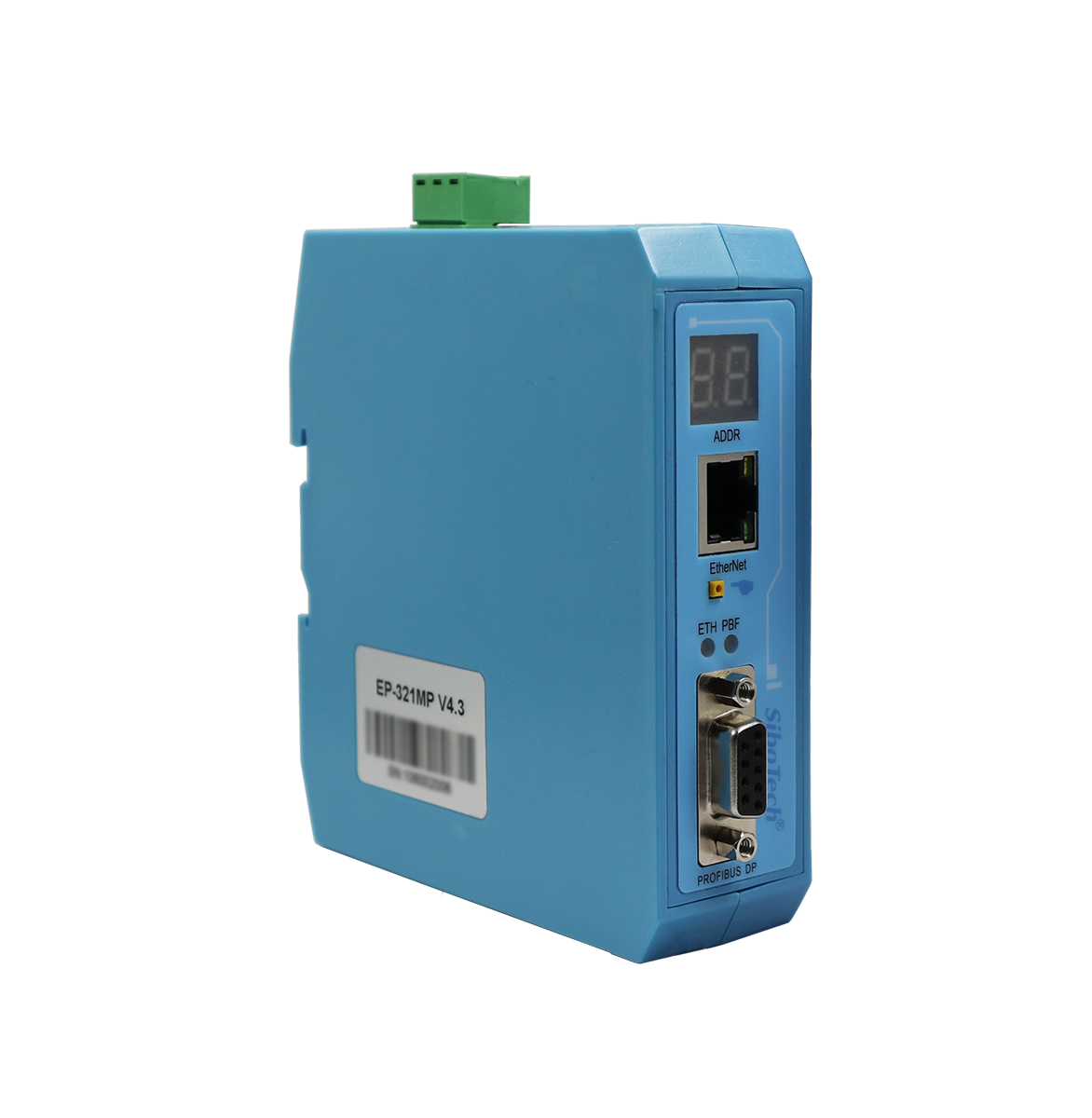

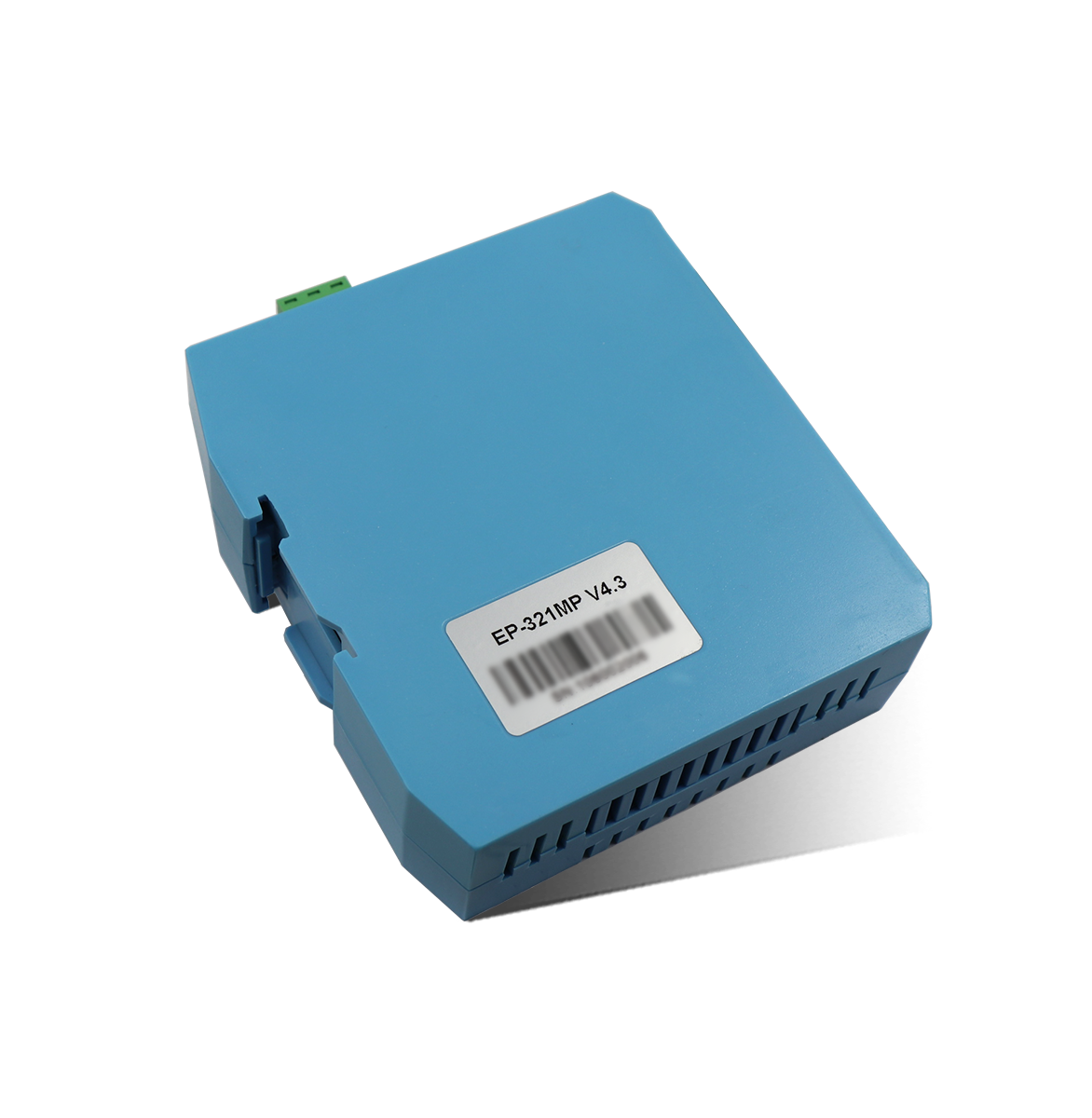

產品外觀
以往版本
| 產品版本 | 說明書 | 軟件 | GSD | 全部下載 |
| EP-321MP V2.9 |
