型號：SYNC3000 400 613 9938
基本說明： SYNC3000協議網關是智能電網、M2M、AMI、FRTU應用的通用通信管理機。網關支持IEC61850，DNP，IEC 60870-5-101/103/104，DLMS，Modbus等多種智能電網標準規約，廣泛應用于儀表，遠程測控終端，繼電器讀取，閉鎖重合閘和變壓器等設備與變電站的SCADA/本地監視系統進行智能數據通訊。支持多達12個RS232/RS485接口和6個以太網接口
添加到收藏夾
- 技術特性
- 產品規格
- 快速應用指南
- 典型應用
- 測試指南
- 硬件環境
- 軟件環境
- 開發板
- 相關案例
- 下載資料
- 產品外觀
- 相關產品
- 以往版本
技術特性
| 一、特點： 1、支持IEC 61850，IEC 60870-5-101/104，Modbus，RTU/TCP和DLMS COSEM協議等50多種協議； 2、支持TCP/IP，UDP，SMPT，POP，F(xiàn)TP，HTTP，SNMP等協議； 3、基于WAN的SSL VPN，帶有AES，DES，3DES加密技術； 4、4GB DOM NAND Flash、5MB NAND Flash、32MB NOR Flash和1GB RAM； 5、CPU：采用高端4核處理器； 6、支持多種冗余功能：支持通訊上游冗余、通訊下游冗余和設備冗余； 7、最多支持12個串口，可配置為RS232和RS485，最多支持6個10M/100M以太網接口； 8、支持各種各樣的時間同步； 9、集成的GPRS/CDMA支持，外部的Modem支持； 10、管理：Kalkitech EasyConnect 配置設施/通過安全網絡的web服務器和SSH接口； 11、支持文件上載和下載操作； 12、支持本地或遠程獲得和保存事件； 13、最多支持100000個數據點和250個設備； |
| 二、可靠性： 1、IEC61850認證的子站環境； 2、沒有風扇或其他運動部件； 3、IEC61850-3兼容的硬件； 4、支持設備冗余； 5、支持上傳下載通信安全性； |
| 三、安全性： 1、支持NERC-CIP安全兼容； 2、支持IEC62351； 3、支持帶有AES，DES或3DES加密技術的SSL VPN； |
| 四、可擴展性： 1、支持最多12個串口以及6個以太網接口； 2、終端服務器和可插拔開關的可選通信端口； 3、外部可插拔I/O； 4、支持交流供電和直流供電； |
快速應用指南

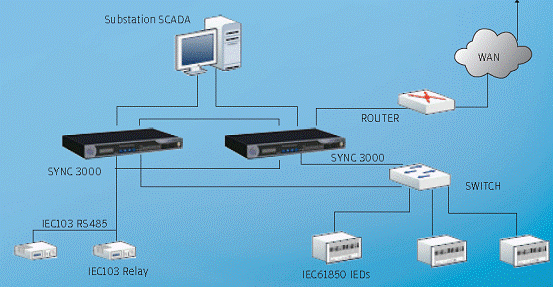

典型應用
典型應用：
訂貨號：
SYNC 3000-M1：12個串口，2個以太網口；
SYNC 3000-M2：12個串口，4個以太網口；
SYNC 3000-M3：12個串口，6個以太網口；
SYNC 3000-M12：12個串口，2個以太網口和2個光纖口；
測試指南
下載資料
| 文件 | 類型 | 發布時間 | 下載 |
| Datasheet | 說明書 | 2022.03.30 |
相關產品
產品規格
| 規格表 | SYNC3000-S12R2 | SYNC3000-S12R4 | SYNC3000-S12R6 | SYNC3000-S12R2F2 | |
| 基本情況 | 管理 | 可以使用EasyConnect配置工具或者通過Web服務器或者 使用SNMP和SSH接口來管理網關 |
|||
| 調試 | 直接通過調試端口或控制臺端口來調試 | ||||
| 系統協議 | TCP/IP,UDP/IP,SMTP,POP,HTTP,FTP,SNMP,ICMP, DHCP,BOOTP,Telnet,DNS,ARP,PPPoE,DDNS |
||||
| 設備安全性 | NERC/CIP Compliant,SSHv2 | ||||
| 通信安全性 | 基于VPN通道使用Blowfish/AES/3DES加密技術的SSL | ||||
| 邏輯編程 | 與/或/非/位偏移/ | ||||
| 冗余 | 下行/上行通信 | 下行/上行通信設備冗余 | |||
| 基于SMS警報 | 不可用* | 可用* | 可用* | 可用* | |
| 認證及批準 | 安全性 | UL/cUL (UL60950-1, CSAC22.2 No. 60950-1-03),TUV (EN60950-1) | UL 60950-1, EN60950-1, CCC (GB9254,GB17625.1) | UL 60950-1, CSA C22.2 No. 60950-1-03, EN60950-1 | UL 60950-1, CSA C22.2 No. 60950-1-03, EN 60950-1, CCC(GB4943, GB9254,GB17625.1) |
| EMC | CE (EN55022 Class A,EN61000-3-2 Class A,EN61000-3-3, EN55024),FCC (Part 15 Subpart B,CISPR 22 Class A) | EN 55022 Class B, EN55024-4-2, EN 55024-4-3,EN 55024-4-4,FCC Part 15 Subpart BClass B | EN 55022 Class A, EN61000-3-2 Class A, EN61000-3-3, EN55024, FCCPart 15 Subpart B Class A | EN 55022, EN 61000-3-2,EN 61000-3-3, EN 55024,FCC Part15 Subpart B Class A | |
| 電力自動化 | -- | -- | -- | IEC61850-3 | |
| 綠色產品 | -- | -- | RoHS,CRoHS,WEEE | RoHS,CRoHS,WEEE | |
| MTBF(Hrs) | 425321 | 171369 | 85193 | 100847 | |
| 通信能力 | 標準協議 | IEC 60870-5-101/103/104, DNP3 serial/TCP, Modbus RTU/ASCII/TCP, Capability IEC62056-DLMS, IEC61850, IEC61400, ICCP, ODBC, IEEE37.118 |
|||
| 專有協議 | ABB-RP570,571,SPA bus SEL-SEL451,421, 311,300G Schneider -SEPAM Modbus |
Areva–Courier RTK, EXCOM,CMC Master,SPORT, Triguard Peer to Peer |
|||
| 附加協議 | 請參閱協議的完整列表： 電力協議查詢 |
||||
| 設備支持 | IEC61850,ICCP,SPA | 由協議決定，最大250，詳詢技術 | |||
| DNP3.0,IEC60870,Modbus 和其他專有協議 |
由協議決定，最大250，詳詢技術 | ||||
| 數據點支持 | IEC61850，SPA | 最大10000，詳詢技術 | |||
| DNP3.0,IEC60870,Modbus 和其他專有協議 |
最大100000，詳詢技術 | 通信接口 | 串口 | ||
| 連接口 |
4個RS232/RS485(8腳RJ45，2線TX和RX)；
4個RS232(8腳RJ45，4線TX、RX、RTS和CTS；
4個RS485(8腳RJ45，2線TX和RX) |
||||
| 數據率 | 110bps-115.2kbps | ||||
| ESD 保護 | 15KV | ||||
| 隔離 | 1500VAC min per IEEE802.3/ANSI X3.263 | ||||
| 以太網 | |||||
| 連接頭 | 2個RJ45 | 4個RJ45 | 6個RJ45 | 2個RJ45和2個ST光纖 | |
| 物理層 | 2個10/100Mbps或4個10/100/1000Mbps，2個100Mbps光纖 | ||||
| 隔離 | 1500VAC min per IEEE802.3/ANSI X3.263 | ||||
| 電源需求 | 供電電壓 |
可選1：90-260VDC（50-60Hz），100-360VDC單輸入或雙輸入**；
可選2：38-68VDC單輸入或雙輸入**；
|
|||
| 功耗 | 26W | ||||
| 物理性質 | 外形尺寸（高x寬x深） | 45x450x315mm | |||
| 重量（克） | 4500 | ||||
| LED指示燈 | 電源，LAN連接/狀態，RX/TX串行接口 | ||||
| 安裝 | 標準19英寸機架 | ||||
| 環境 | 工作溫度 | -40~70攝氏度 | |||
| 存儲溫度 | -40~80攝氏度 | ||||
| 相對濕度 | 5％~95％相對濕度，無凝露 | ||||
| 防震 | 參考60870-2-1 | ||||
| *當不使用分組數據 **需要單獨訂購 |
|||||
硬件環境
軟件環境
開發板

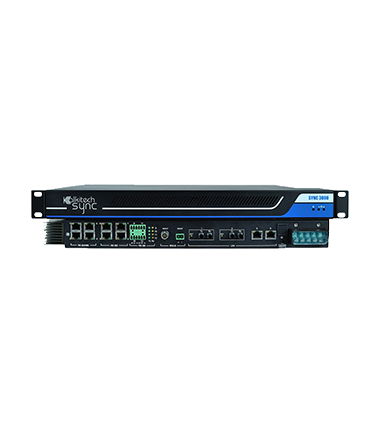

產品外觀
以往版本
| 產品版本 | 說明書 | Datasheet | 軟件 | EDS | GSD | GSDML | ESI | 全部下載 |
