型號：SYNC2000 400 613 9938
基本說明：SYNC2000協議網關是智能電網、M2M、AMI、FRTU應用的通用通信管理機。網關支持IEC61850、IEC60870-5-101/103/104、DLMS/COSEM 、Modbus協議、MQTT協議以及SPA總線和Courier等專有協議。廣泛應用于儀表，遠程測控終端，繼電器讀取，閉鎖重合閘和變壓器等設備與變電站的SCADA/本地監視系統進行智能數據通訊
添加到收藏夾
- 技術特性
- 產品規格
- 快速應用指南
- 典型應用
- 測試指南
- 硬件環境
- 軟件環境
- 開發板
- 相關案例
- 下載資料
- 產品外觀
- 相關產品
- 以往版本
技術特性
| 一、特點： 1、可支持超過40種協議，包括IEC61850 、IEC60870-5-101/103/104 、DNP3.0 、MODBUS RTU/ASCII/TCP 、DLMS/COSEM、MQTT、SPA等； 2、供電恢復時自動啟動并初始化； 3、支持與多個主站通信； 4、支持15000個數據點； 5、支持文件上傳、下載和遠程配置； 6、SYNC時間同步于NTP/SNTP/NMEA/IEEE1588/Protocol(IEC104/DNP3.0等)； 7、對于遠程配置和擾動采集支持透明通道傳輸或隧道傳輸； 8、使用SNMP或者網絡服務器進行設備管理； |
| 二、可靠性： 1、IEC61850-3兼容的硬件； 2、KEMA公司認證的IEC61850服務器； 3、滿足電力設備需求的高平均無故障時間； |
| 三、安全性： 1、支持NERC-CIP安全兼容； 2、支持IEC62351； 3、支持帶有AES，DES或3DES加密技術的SSL VPN； |
| 四、可擴展性： 1、內部和外部的可插拔的蜂窩型調制解調器(GPRS EDGE/CDMA/UMTS)； 2、外部可插拔的RF/PSTN調制解調器； 3、可以拓展為以太網光纖接口； 4、支持交流供電和直流供電； 5、支持用戶自定義的協議； |
快速應用指南
典型應用
變電站
---IEC61850，IEC60870-5-10x，DNP3.0，Modbus，DLMS，Courier，SPA，SEL等協議轉換器和協議網關
---電力分站到控制中央的網關
---IEC61850變電站數據集中器
---變電分站PDC和轉換器

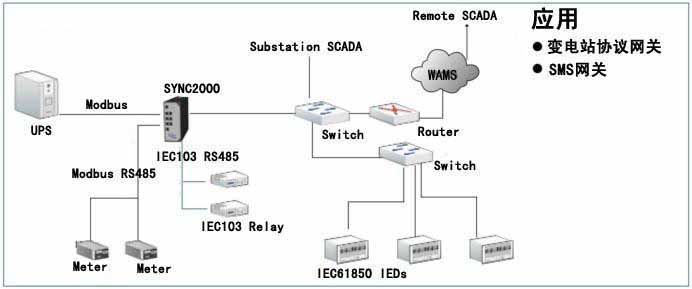

圖1 變電站協議網關
AMI/Smart Grid/Metering
---AMI/需方控制網關
---智能電網協議轉換器
---電力分站的儀表數據集中器
---DLMS-COSEM/Modbus/ANSI網關
SCADA/DMS
---FRTU/Pole top RTU
---帶有M2M網關，變電站網關和協議轉換器的FRTU/FPI的通信網關
訂貨號
SYNC 2000-M1：2個串口，1個以太網口；
SYNC 2000-M2：6個串口，1個以太網口；
SYNC 2000-M3N：4個串口，2個以太網口；
SYNC 2000-M4：6個串口，1個光纖以太網口；
測試指南
下載資料
| 文件 | 類型 | 發布時間 | 下載 |
| Datasheet | 說明書 | 2022.09.09 |
相關產品
產品規格
| 規格表 | SYNC2000(2個串口) | SYNC（6個串口） | |
| 基本情況 | 管理 | 可以使用EasyConnect配置工具或者通過Web服務器或者 使用SNMP和SSH接口來管理網關 |
|
| 調試 | 直接通過調試端口或控制臺端口來調試 | ||
| 系統協議 | TCP/IP,UDP/IP,SMTP,POP,HTTP,FTP,SNMP,ICMP, DHCP,BOOTP,Telnet,DNS,ARP,PPPoE,DDNS |
||
| 設備安全性 | NERC/CIP Compliant,SSHv2 | ||
| 冗余 | 下行/上行通信 | ||
| 基于SMS警報 | 可用* | 可用* | |
| 認證 | IEC61850-10 KEMA,IEC61850-3,CE | ||
| 通信能力 | 標準協議 | IEC60870-5-101/103/104,DNP3 serial/TCP,Modbus RTU/ASCII/TCP, IEC62056-DLMS,IEC61850,IEC61400,ICCP,MQTT,ODBC,IEEE37.118 |
|
| 專有協議 | ABB-RP570,571,SPA bus SEL-SEL451,421, 311,300G Schneider -SEPAM Modbus |
Areva–Courier RTK, EXCOM,CMC Master,SPORT, Triguard Peer to Peer |
|
| 附加協議 | 請參閱協議的完整列表： 電力協議查詢 |
||
| 多主站協議 | 否，一對一轉換 | 是，多對多轉換 | |
| 設備支持 | IEC61850,ICCP,SPA | 20 | 20 |
| DNP3.0,IEC60870,Modbus 和其他專有協議 |
50 | 50 | |
| 數據點支持 | IEC61850，SPA | 800 | 800 |
| DNP3.0,IEC60870,Modbus 和其他專有協議 |
5000 | 5000 | |
| 通信接口 | 串行口 | ||
| 連接口 | 2個RJ45形式的RS232/485 | 4個RJ45形式的RS232/485 2個RJ45形式的RS232 |
|
| 波特率 | 110bps-115.2kbps | ||
| 以太網 | |||
| 連接口 | 1個RJ45 | 1個RJ45/ST 光纖** | |
| 物理層 | 10/100Mbps | ||
| 隔離 | 1500VAC min per IEEE802.3/ANSI X3.263 | ||
| 光纖選件** | 不適用 | 1個ST型接口的多模光纖 | |
| FO范圍 | 不適用 | 1200米 | |
| IO接口 | 模擬量 | 通過擴展模塊 | |
| 計數點 | 通過擴展模塊 | ||
| 電源需求 | 供電電壓 |
可選1：19-58VDC
可選2：85-264VAC 50-60Hz, 100-370VDC
|
|
| 功耗 | |||
| 主卡 | 10W | ||
| 內部插入調制解調器 | 8W（高峰時） | ||
| 插入調制 解調器 選項 |
內部 | 不適用 | GPRS/EDGE/CDMA升級到3G |
| 外部 | 不適用 | RF調制解調器，PSTN調制解調器 | |
| 物理性質 | 外形尺寸（高x寬x深） | 164mm x 71mm x 140mm | 164mm x 71mm x 140mm |
| 重量（克） | 1000 | 1000 | |
| LED指示燈 | 電源，LAN連接/狀態，RX/TX串行接口 | ||
| 安裝 | DIN導軌 | ||
| 相關環境 | 工作溫度 | -20~70攝氏度 | |
| 存儲溫度 | -40~80攝氏度 | ||
| 相對濕度 | 5％~95％相對濕度，無凝露 | ||
| EMI | 傳導發散 | EN 55022:2006+A 1:2007 Class A | |
| 輻射發散 | EN 55022:2006+A 1:2007 Class A | ||
| EMC | 靜電放電抗干擾性 | IEC61000-4-2:2001 - +/-8kV接觸放電， +/-15kV空氣放電 |
|
| 射頻電磁場輻射抗擾性 | IEC61000-4-3:2006 - 20V/m | ||
| 電氣快速瞬變/ 脈沖群抗擾性 |
IEC61000-4-4:2004 - +/-4kV Signal Ports @ 2.5kHz, +/-4kV DC Power Ports,+/-4kV Earth ground ports 3 |
||
| 浪涌保護 | IEC61000-4-5:2005 - +/-2kV line-to-earth,+/-1kV line-to-line | ||
| 感應型（引導型) 射頻干擾 |
IEC61000-4-6:2004 - 10V Signal Ports,10V DC Power Ports,10 V Earth Ground Ports 3 |
||
| 磁場干擾 | IEC 61000-4-8:2001 - 40A/m continuous, 1000 A/m for 1s Enclosure Ports |
||
| 電壓跌落和中斷 | IEC 61000-4-29:2000 - 30% for 0.1s,60% for 0.1s,100% for 0.05s | ||
| 阻尼振蕩 | IEC 61000-4-12:2001 - 2.5kV common,1kV diff. Mode @ 1 MHz Signal Ports and DC Power Ports |
||
|
*當不使用分組數據 **需要單獨訂購 |
|||
硬件環境
軟件環境
開發板

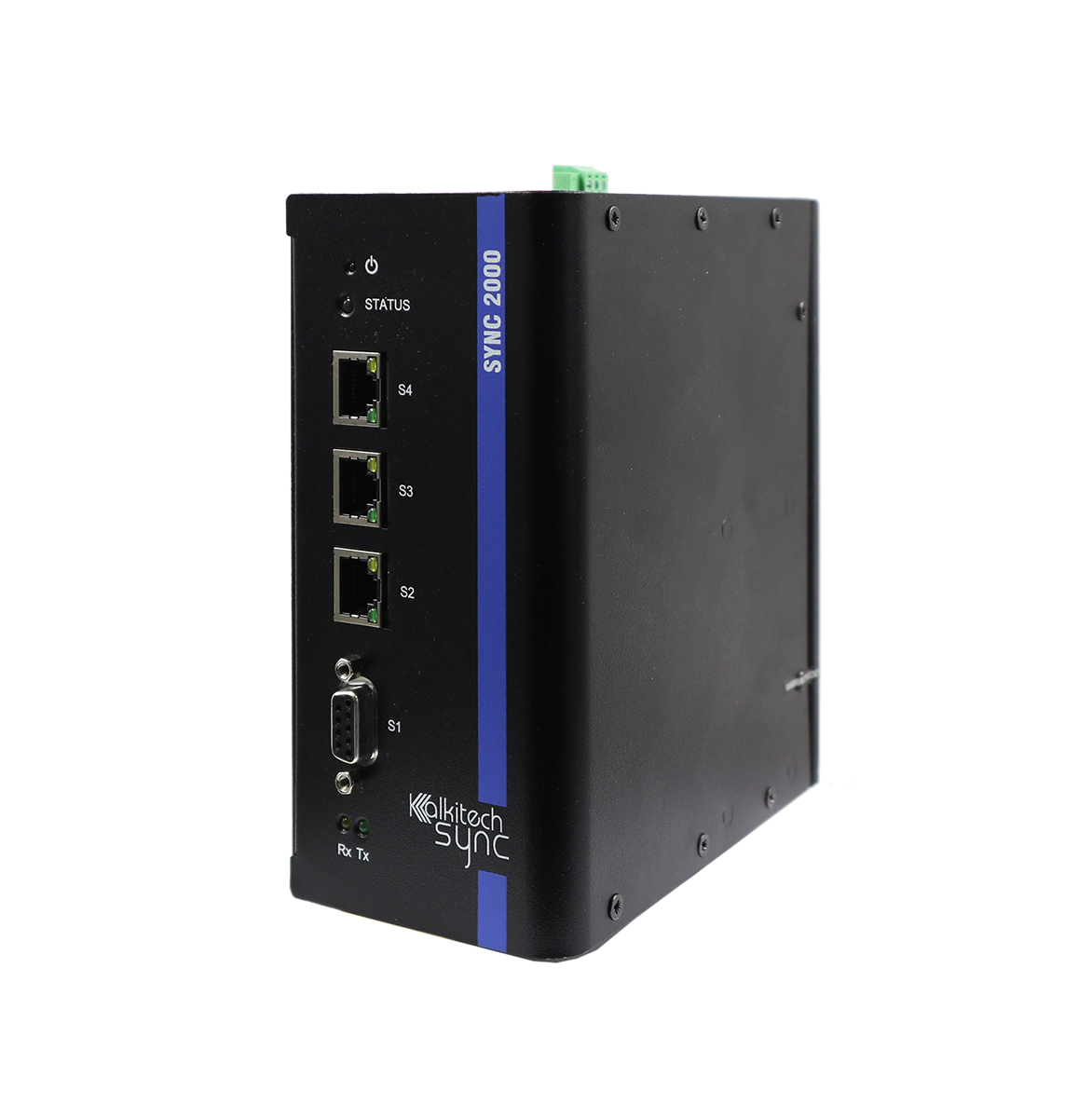

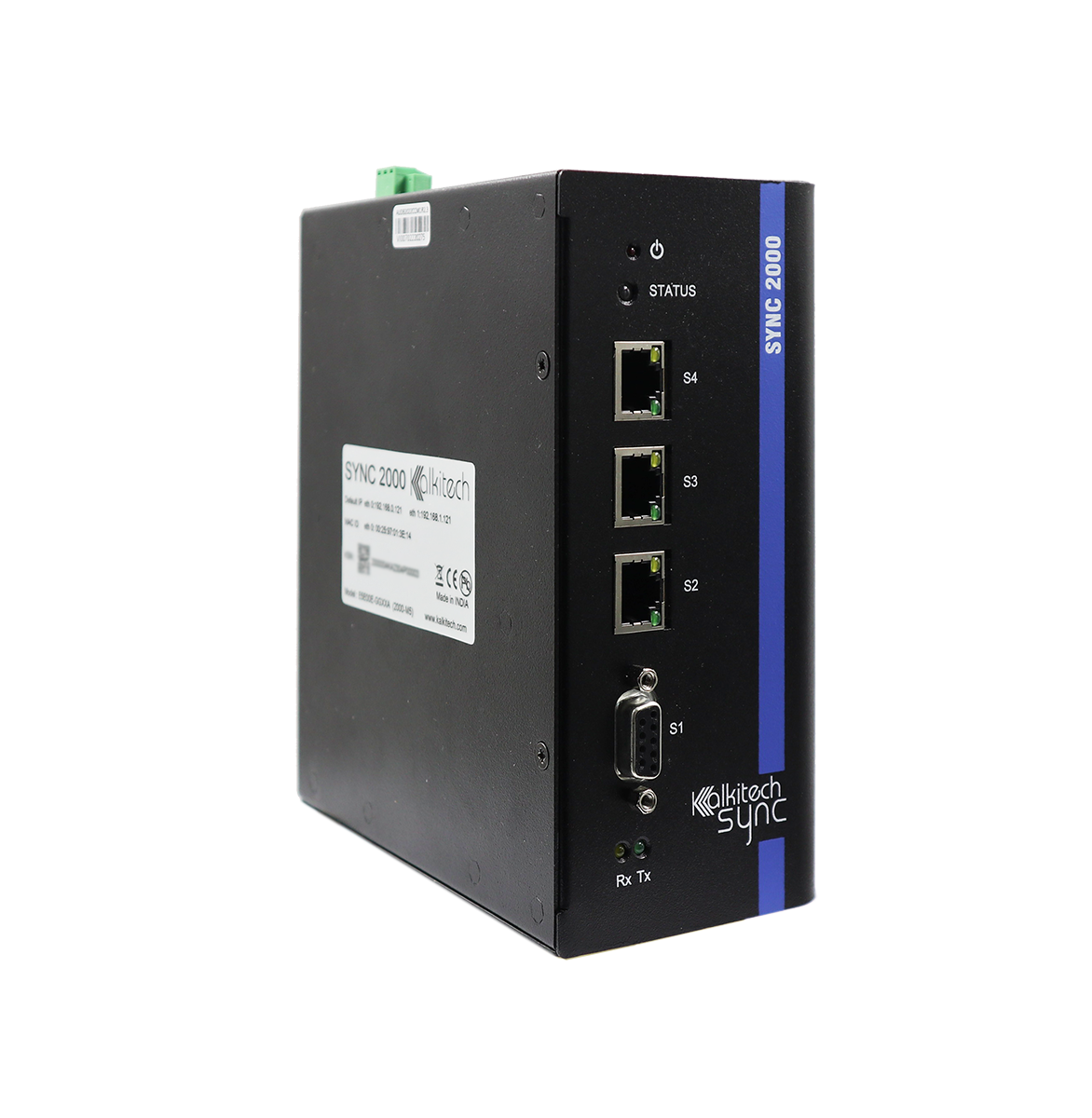

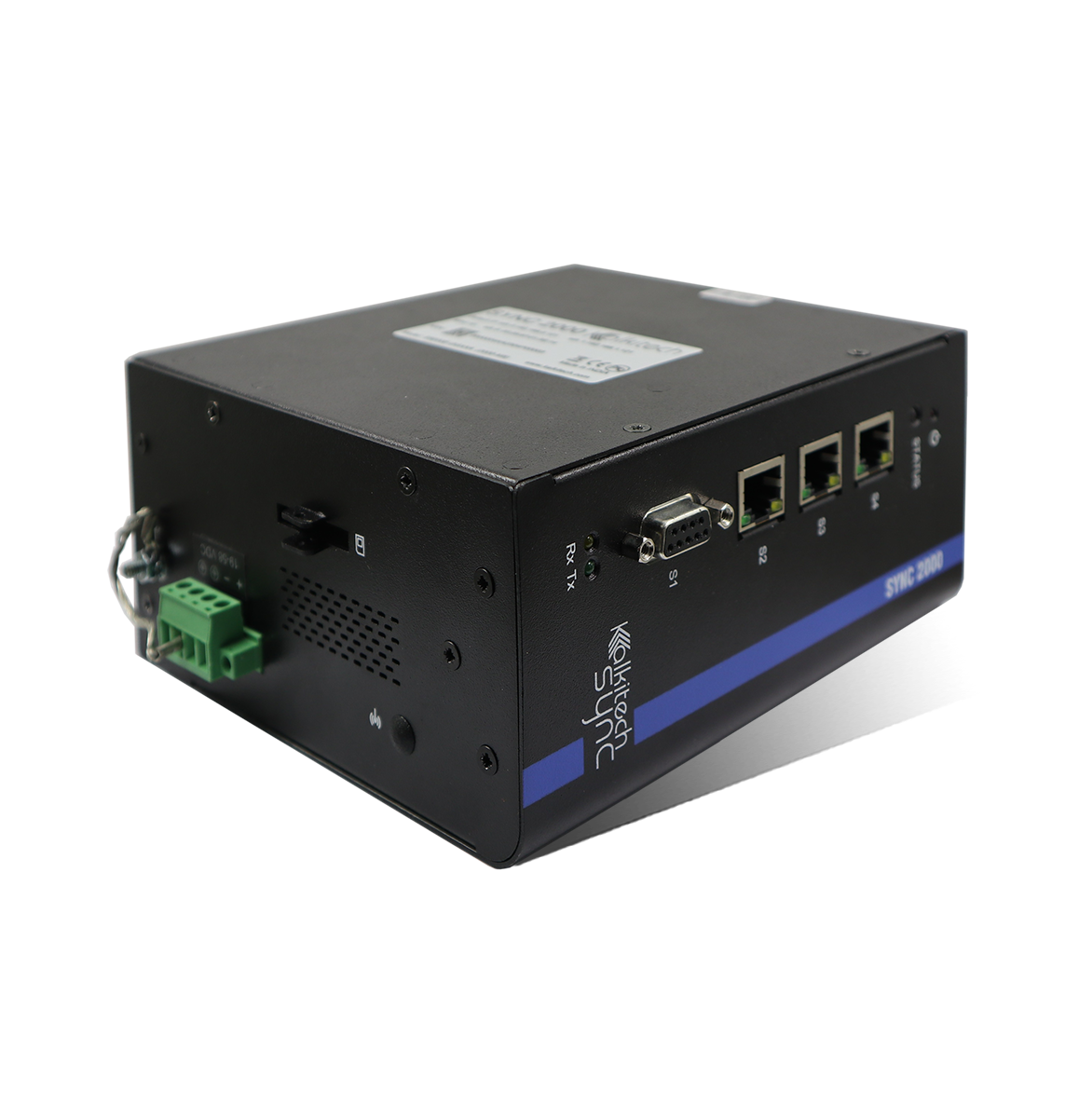

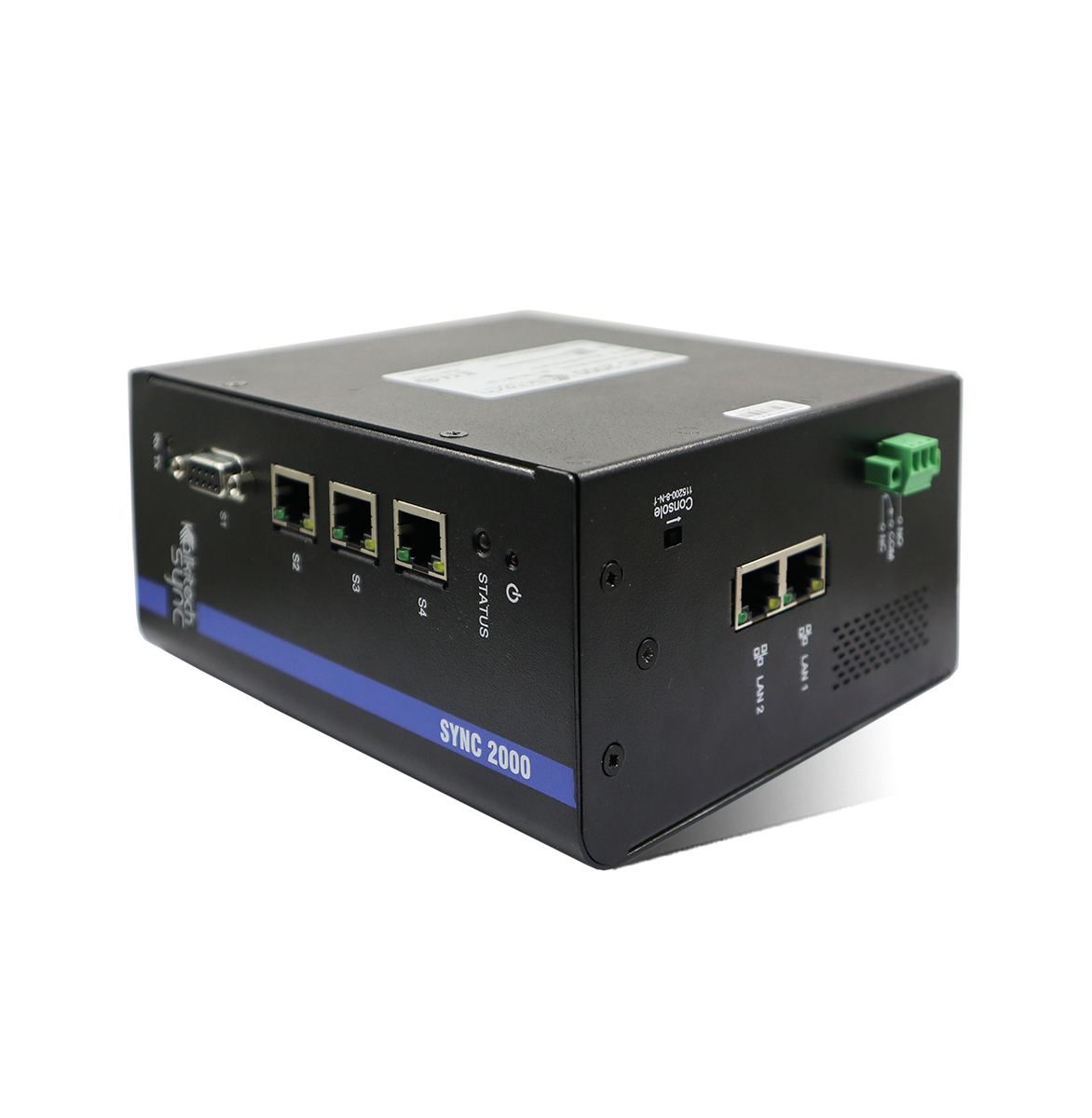

產品外觀
