Modbus總線協議
工業控制已從單機控制走向集中監控、集散控制,如今已進入網絡時代,工業控制器連網也為網絡管理提供了方便。Modbus就是工業控制器的網絡協議中的一種。
1. 協議概述
物理層：傳輸方式：RS485
通訊地址：0-247
通訊波特率：可設定
通訊介質：屏蔽雙絞線
傳輸方式：主從半雙工方式
協議在一根通訊線上使用應答式連接（半雙工），這意味著在一根單獨的通訊線上信號沿著相反的兩個方向傳輸。首先，主計算機的信號尋址到一臺唯一的終端設備（從機），然后，在相反的方向上終端設備發出的應答信號傳輸給主機。
協議只允許在主計算機和終端設備之間，而不允許獨立的設備之間的數據交換，這就不會在它們初始化時占據通訊線路，而僅限于響應到達本機的查詢信號。
一個數據幀格式：1位起始位，8位數據，1位或者無奇偶檢驗位、1位或者2位停止位。
一個數據包格式：
協議詳細定義了校驗碼、數據格式、功能碼等，這些都是特定數據交換的必要內容。
當數據幀到達終端設備時，它通過一個簡單的“口”進入尋址到的設備，該設備去掉數據幀的“信封”（數據頭），讀取數據，如果沒有錯誤，就執行數據所請求的任務，然后，它將自己生成的數據加入到取得的“信封”中，把數據幀返回給發送者。返回的響應數據中包含了以下內容：終端從機地址(Address)、被執行了的命令(Function)、執行命令生成的被請求數據(Data)和一個校驗碼(Check)。發生任何錯誤都不會有成功的響應。
1.1 地址（Address）域
地址域在幀的開始部分，由8位（0 ~ 255）組成，這些位標明了用戶指定的終端設備的地址，該設備將接收來自與之相連的主機數據。每個終端設備的地址必須是唯一的，僅僅被尋址到的終端會響應包含了該地址的查詢。當終端發送回一個響應，響應中的從機地址數據便告訴了主機哪臺終端正與之進行通信。
1.2 功能（Function）域
功能域代碼告訴了被尋址到的終端執行何種功能。表1-1列出了部分常用的功能碼、它們的意義及它們的初始功能。

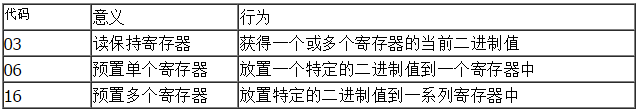

表1-1 功能碼
1.3 數據域
數據域包含了終端執行特定功能所需要的數據或者終端響應查詢時采集到的數據。這些數據的內容可能是數值、參考地址或者極限值。例如：功能域代碼告訴終端讀取一個寄存器，數據域則需要指明從哪個寄存器開始及讀取多少個數據，內嵌的地址和數據依照類型和從機之間的不同能力而有所不同。
1.4 校驗域
該域允許主機和終端檢查傳輸過程中的錯誤。有時，由于電噪聲和其它干擾，一組數據在從一個設備傳輸?shù)搅硪粋€(gè)設備時在線路上可能會發生一些改變，出錯校驗?zāi)軌虮ＷC主機或者終端不去響應那些傳輸過程中發生了改變的數據，這就提高了系統的安全性和效率，出錯校驗使用了16位循環冗余的方法。
[注] 發送序列總是相同的 – 地址、功能碼、數據和與方向相關的出錯校驗。
1.5 錯誤檢測
循環冗余校驗（CRC）域占用兩個字節，包含了一個16位的二進制值。CRC值由傳送設備計算出來，然后附加到數據幀上，接收設備在接收數據時重新計算CRC值，然后與接收到的CRC域中的值進行比較，如果這兩個值不相等，就發生了錯誤。
CRC運算時，首先將一個16位的寄存器預置為全1，然后連續把數據幀中的8位字節與該寄存器的當前值進行運算，僅僅每個字節的8個數據位參與生成CRC，起始位和停止位以及可能使用的奇偶位都不影響CRC。
在生成CRC時，每個8位字節與寄存器中的內容進行異或，然后將結果向低位移位，高位則用“0”補充，最低位（LSB）移出并檢測，如果是1，該寄存器就與一個預設的固定值進行一次異或運算，如果最低位為0，不作任何處理。
上述處理重復進行，直到執行完了8次移位操作，當最后一位（第8位）移完以后，下一個8位字節與寄存器的當前值進行異或運算，同樣進行上述的另一個8次移位異或操作，當數據幀中的所有字節都作了處理，生成的最終值就是CRC值。
生成一個CRC的流程為：
1. 預置一個16位寄存器為0FFFFH（全1），稱之為CRC寄存器。
2. 把數據幀中的第一個8位字節與CRC寄存器中的低字節進行異或運算，結果存回CRC寄存器。將CRC寄存器向右移一位，最高位填以0，最低位移出并檢測。
3. 如果最低位為0：重復第2步（下一次移位）。
如果最低位為1：將CRC寄存器與一個預設的固定值（0A001H）進行異或運算。
1. 重復第2步和第3步直到8次移位。這樣處理完了一個完整的八位。
2. 重復第2步到第4步來處理下一個八位，直到所有的字節處理結束。
3. 最終CRC寄存器的值就是CRC的值。
2. 應用層功能詳解
2.1 讀保持寄存器（功能碼03）
2.1.1 查詢
功能碼03H允許用戶讀取多個保持寄存器的內容。主站設備可設從保持寄存器的任何起始地址讀取多個寄存器的值。表2-1的例子是從03號從機讀3個數據U1,U2,U3, 其中U1的地址為0001H, U2的地址為0002H, U3的地址為0003H，即寄存器起始地址為0001H，數據個數為0003H。
表2-1 讀U1、U2、U3的查詢數據幀
2.1.2 響應
響應包含從機地址、功能碼、數據的數量和CRC錯誤校驗。表2-2的例子是讀取U1,U2,U3的響應。

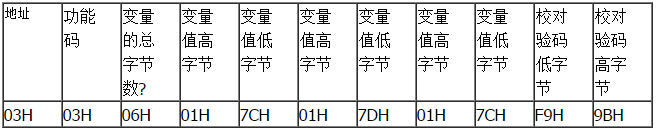

表2-2 讀U1,U2,U3 的響應數據幀
2.2 預置多個寄存器（功能碼10）
2.2.1 查詢
功能碼10H允許用戶改變多個寄存器的內容，設備可從任何地址開始設置多個變量的值。表2-3的例子是修改3號從站設備的負載監控1和負載監控2的動作及延時時間的設定值，其中負載監控1的動作設定值地址為2AH，延時時間的設定值為2BH，負載監控2的動作設定值地址為2CH，延時時間的設定值為2DH。

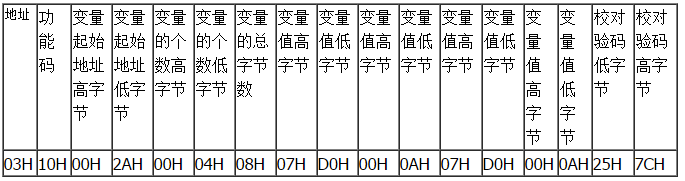

表2-3 修改負載監控1和負載監控2的動作值及延時時間的設定值
2.2.2 響應
響應包含從機地址、功能碼、數據的數量和CRC錯誤校驗。表2-4的例子是修改負載監控1和負載監控2的動作值及延時時間的設定值的響應。
表2-4 修改負載監控1和負載監控2的動作值及延時時間的設定值的響應
2.3 預置單個寄存器（功能碼06）
2.3.1查詢
功能碼06允許用戶改變單個寄存器的內容。表2-5的例子是修改03號從機過載動作設定值Ir1，其中Ir1地址是002EH.
表2-5 修改過載動作設定值Ir1
2.3.2響應
對于預置單個寄存器請求的正常響應是在寄存器值改變以后將接收到的數據傳送回去。
表2-6 修改過載動作設定值Ir1響應
