EtherNet/IP總線技術
工業以太網協議 (Ethernet/IP) 是由ODVA所開發并得到了羅克韋爾自動化的強大支持。它使用已用于ControlNet和DeviceNet的控制和信息協議 (CIP) 為應用層協議。
CIP提供了一系列標準的服務，提供“隱式”和“顯示”方式對網絡設備中的數據進行訪問和控制。 CIP數據包必須在通過以太網發送前經過封裝，并根據請求服務類型而賦予一個報文頭。這個報文頭指示了發送數據到響應服務的重要性。通過以太網傳輸?shù)腃IP數據包具有特殊的以太網報文頭，一個IP頭、一個TCP頭和封裝頭。封裝頭包括了控制命令、格式和狀態信息、同步信息等。這允許CIP數據包通過TCP或UDP傳輸并能夠由接收方解包。相對于DeviceNet或ControlNet，這種封裝的缺點是協議的效率比較低。以太網的報文頭可能比數據本身還要長，從而造成網絡負擔過重。因此，EtherNet/IP更適用于發送大塊的數據 ( 如程序 ) ，而不是DeviceNet和ControlNet更擅長的模擬或數字的I/O數據。

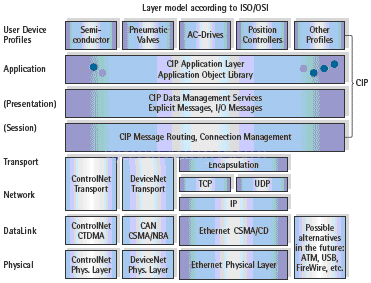

EtherNet/IP指的是"以太網工業協議"(Ethernet Industrial Protocol)。它定義了一個開放的工業標準，將傳統的以太網與工業協議相結合。該標準是由國際控制網絡(CI, ControlNet International)和開放設備網絡供應商協會 (ODVA)在工業以太網協會 (IEA, Industrial Ethernet Association)的協助下聯合開發的，并于2000年3月推出。EtherNet/IP是基于TCP/IP系列協議，因此采用以原有的形式OSI層模型中較低的4層。所有標準的以太網通信模塊，如PC接口卡、電纜、連接器、集線器和開關都能與 EtherNet/IP 一起使用。
在傳輸協議之上有加密協議，經過它，通用工業協議(CIP)可以在TCP/IP和UDP/IP上變換。CIP作為大型的獨立于網絡的標準，已經與ControlNet和DeviceNet一起使用了很多年。 所以ControlNet, DeviceNet和EtherNet/IP具有相同的應用協議，因而使用通用的設備規范和目標庫。這就使得不同廠商的復雜設備間能夠即插即用地進行操作。EtherNet/IP傾向用于網絡實時控制應用。借助CIP，以太網可以集成到設備級，能給用戶提供諸多優勢。通用配置、跨越幾個網絡及收集和控制數據、TCP/IP 連到全球互聯網或公司內部網，在所有工作級上提供連續的信息流。
EtherNet/IP 利用現有的以太網通訊芯片和物理介質。得益于上世紀70年代開始實際應用并在全球范圍內的廣泛的使用，以太網產品擁有眾多的供應廠商。

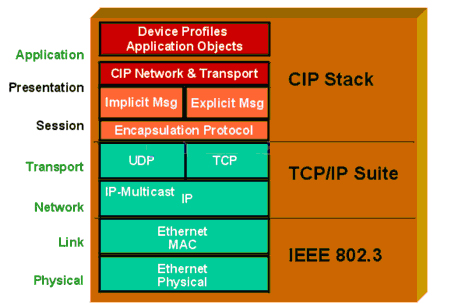

EtherNet/IP是開放的網絡技術，它是基于：
◆IEEE 802.3 物理層和數據鏈路層標準
◆Ethernet TCP/IP協議套件 (傳輸控制協議/網間網協議), 即以太網的行業標準
◆采用在工業通訊領域廣為證實的通用工業協議CIP（Common Industrial Protocol, 原控制和信息協議），支持您在同一鏈路上完整實現設備組態（configure）、實時控制（control）、信息采集（collect）等全部網絡功能。
EtherNet/IP 特色：
◆世界范圍內廣為接受的以太網技術
◆支持10和100M bit/s產品
◆所有產品提供內置的互聯網服務器功能（web server）
◆多種介質選擇 (銅, 光纖,光纖環網, 無線網絡)
◆生產者/消費者（Producer / Consumer）網絡服務支持您在同一鏈路上完整實現設備組態（configure）、實時控制（control）、信息采集（collect）等全部網絡功能。
EtherNet/IPTM，是ODVA正在推廣的工業以太網技術，完全符合以太網及互聯網標準，而且編入僅有的介質無關工業協議－通用工業協議（Common Industrial Protocol，或稱CIPTM）。
通過CIP，供貨商、機器制造商、系統集成商以及用戶可以充分利用工業以太網技術，并將I/O控制、組態、診斷、信息、安全、同步及運動控制集成在一起。
