通用串口（一路隔離）/ PROFINET網關

TS-181

V6.0

TS-181 V6.0 快速應用指南

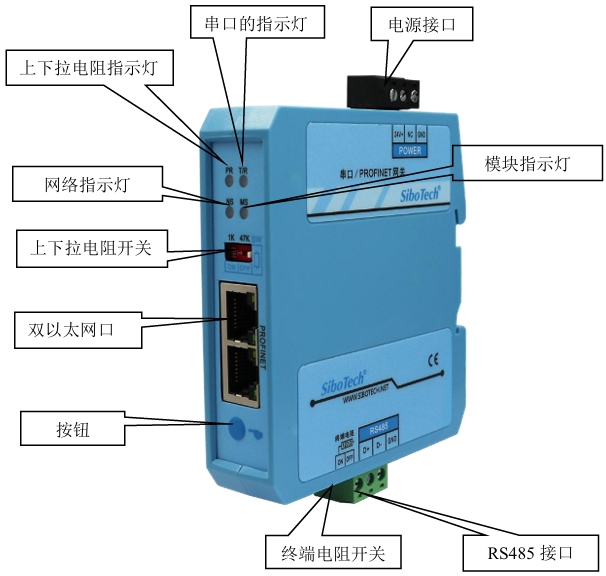

產品外觀
網關接線

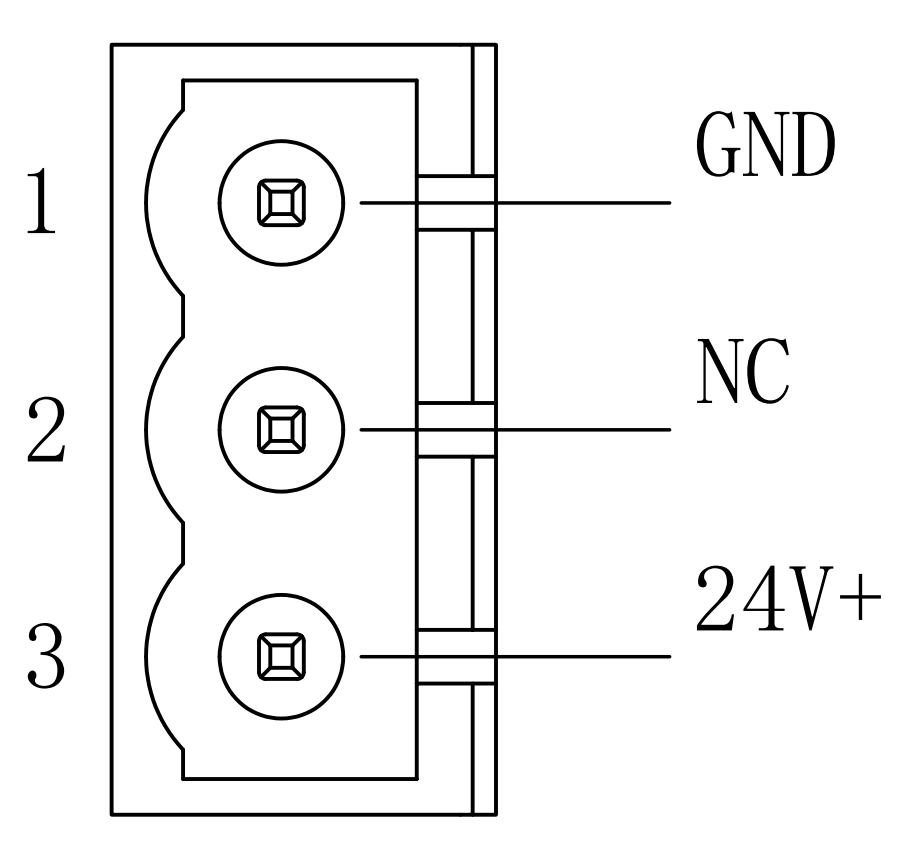

  • 1. 根據網關的面貼中電源接線定義和24V DC電源連接。
    序號 功能
    1 GND，直流24V電源負
    2 NC，不用接線
    3 24V+，直流24V電源正，范圍9-30V

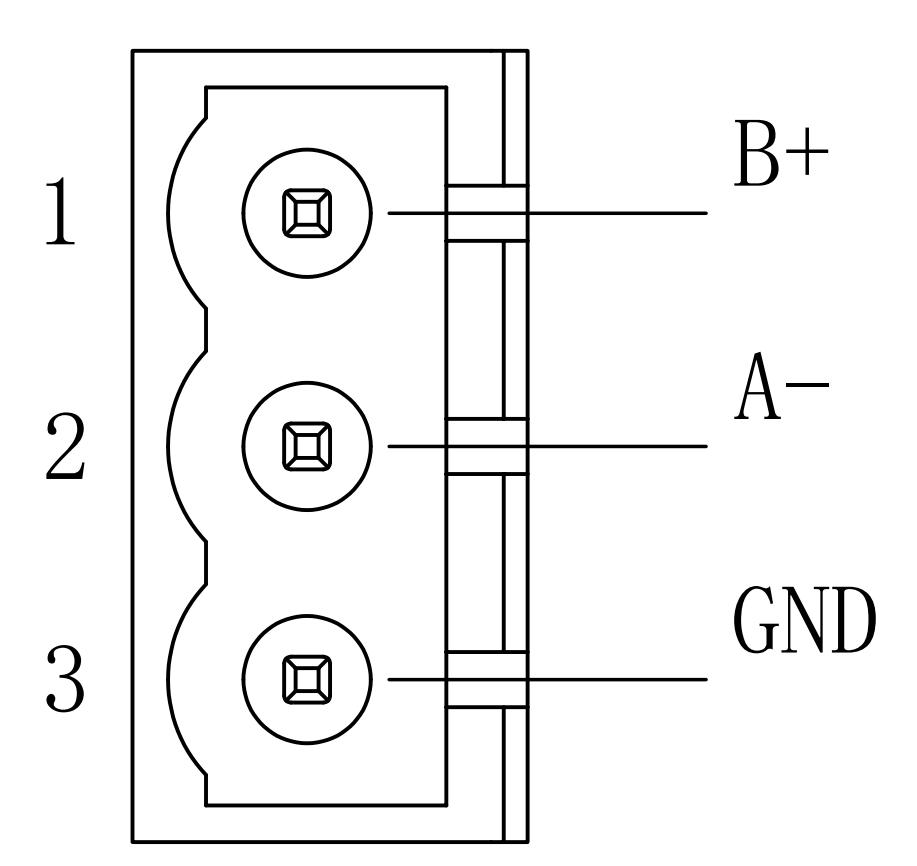

  • 2. 根據網關的RS485串口接線定義，連接Modbus串行設備。
    序號 功能
    1 B(+)/D(+)，接用戶設備的數據正
    2 A(-)/D(-)，接用戶設備的數據負
    3 GND，數字地
  • 3. 網關通過網口連接到計算機，使用TS-123配置軟件，用于上傳、下載和調試網關。

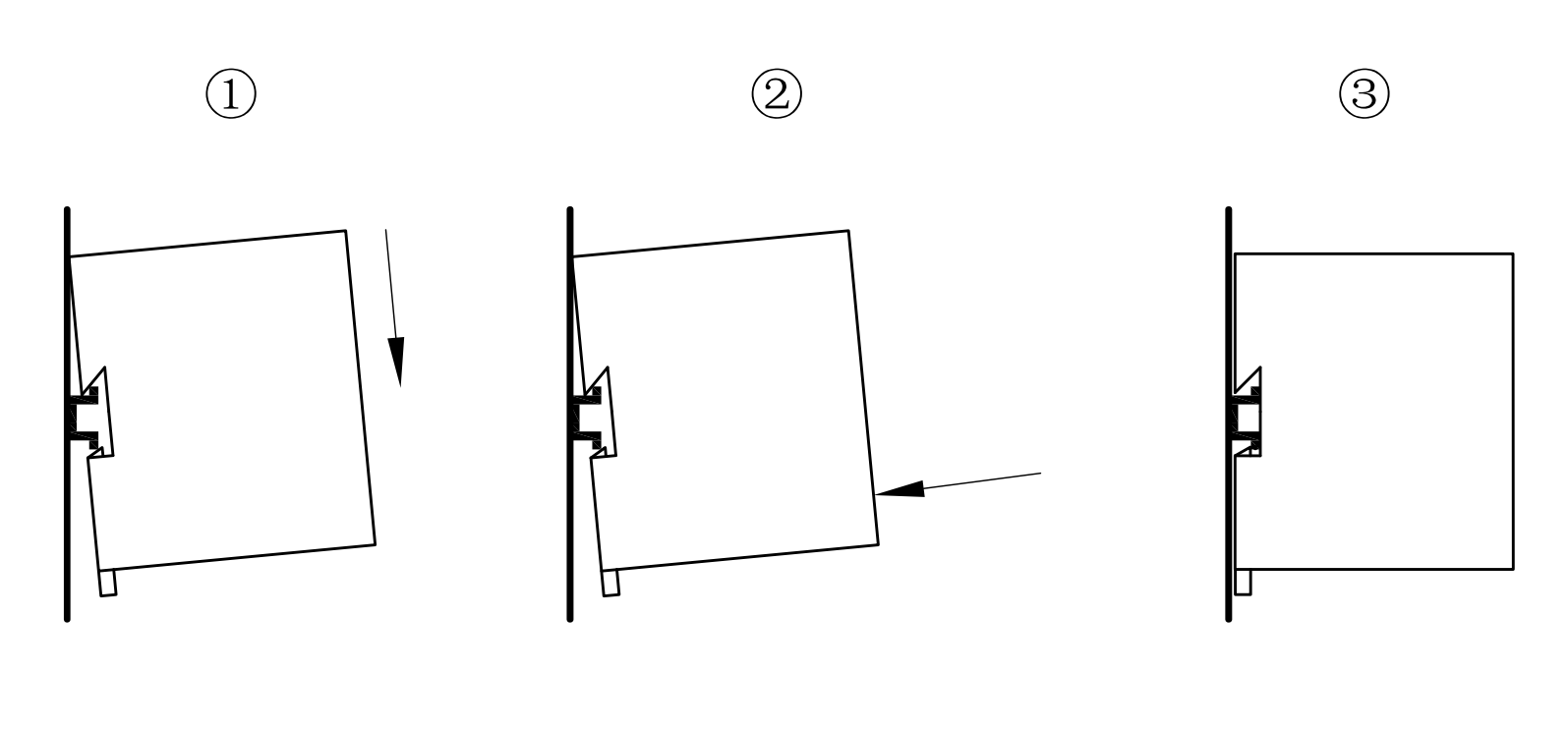

  • 4. 35mm DIN導軌安裝。
指示燈
指示燈 狀態 含義
指示燈 PR 綠燈常亮 上下拉電阻選擇1K
綠燈滅 上下拉電阻選擇47K
串口 T/R 紅燈閃爍/紅燈滅 串口正在發送/無發送數據
綠燈閃爍/綠燈滅 串口正在接收/無接收數據
其他 無定義狀態
模塊燈 MS 見下表
網絡燈 NS 見下表
網絡燈與模塊燈指示含義：
模塊燈狀態MS 網絡燈狀態NS 含義
滅 紅燈閃爍 啟動狀態，等待初始化
綠燈長亮 紅燈閃爍 初始化完成，未與PLC連接
綠燈長亮 紅燈長亮 未連接網線
綠燈長亮 綠燈長亮 PLC已連接
其他 其他 未定義狀態
軟件配置
  • 1. 從 www.sibotech.net/SiboProducts/Gateway/Modbus/PROFINET/TS-181.php/ 下載TS-123配置軟件和GSDML 文件，并安裝配置軟件。
  • 2. 根據實際連接RS485設備的通信協議和參數信息，在TS-123中串口端選擇Modbus主站，Modbus從站及通用模式協議類型進行參數配置，以太網端配置網關的PROFINET 的 IP 地址和設備名稱。配置完成后，將其下載到網關，網關出廠時的IP默認為192.168.0.28，電腦要設置為固定IP（192.168.0.X）和網關在同一個網段。
  • 3. 在PLC的TIA Portal等的軟件中 安裝網關的 GSDML 文件，配置網關的輸入和輸出數據塊，確保 IP 地址和設備名稱與軟件中的設置一致。
  • 4. 當 TS-181與 PLC等PROFINET主站建立連接時，網關將顯示：
    MS：綠燈長亮，NS：綠燈長亮。
  • 有關更多詳細信息，請參閱 TS-181手冊。
通信說明
  • 1. 觀察指示燈查看通信狀態（若異常，可以使用TS-123中的I/O監控，查看在線實時串口端的數據）；
  • 2. 狀態燈正常情況下，可在PROFINET主站組態軟件中建立變量表根據映射關系讀寫數據。
